Ürün Açıklaması

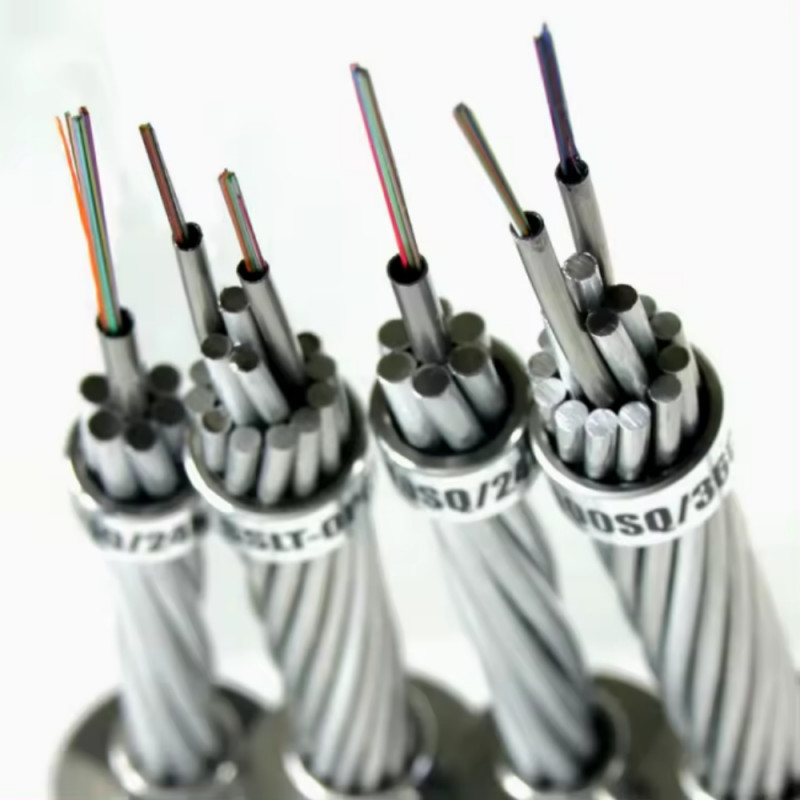

Optik Güç Toprak Teli (OPGW Kablo)
OPGW Tanımı
OPGW optik kablosu, havai yüksek gerilim iletim hatlarının toprak teli içine optik fiberleri entegre ederek, güç şebekesi boyunca güvenli ve verimli bir iletişim sistemi oluşturur. Topraklama ve veri iletimi gibi çift rolüyle OPGW, hem güç sistemi korumasını hem de güvenilir iletişimi sağlar. Metalik tel yapısı mükemmel mekanik dayanım, kararlılık ve uzun hizmet ömrü sağlar. Geleneksel optik kablo kurulumlarına kıyasla, OPGW inşaat süresini ve genel proje maliyetlerini önemli ölçüde azaltır. Güç iletim projelerinde, trafo merkezlerinde ve akıllı şebeke iletişim sistemlerinde yaygın olarak kullanılır.
OPGW Optik Kablo Özellikleri ve Avantajları
-
Maksimum fiber koruması için su tutucu bileşik ile doldurulmuş gelişmiş paslanmaz çelik boru teknolojisi.
-
Zorlu ortamlarda dayanıklılığı sağlamak için yüksek çekme mukavemeti ve kompakt yapı.
-
Kısa devre koşullarında bile güç şebekesi ile iletişim ağı arasında düşük parazit.
-
Kolay kurulum—yaygın toprak teli özellikleriyle uyumlu ve mevcut toprak tellerinin doğrudan yerini alabilir.
-
Mükemmel yıldırımdan korunma ve uzun açıklıklarda kararlı performans.
-
İletişimi güç iletim altyapısına entegre etmek için uygun maliyetli bir çözüm.
OPGW Kablo Tanımı
Uygulama
OPGW, ilgili aksesuarlarla birlikte esas olarak güç iletişim sistemlerinde uygulanır. Yüksek gerilim hatları boyunca kurulduğunda röle korumasını, otomatik izlemeyi ve sinyal iletimini destekler.
Yapı
Örgülü Optik Toprak Teli (OPGW), çift veya üç kat alüminyum kaplı çelik (ACS) tellerden veya ACS ve alüminyum alaşımlı tellerden oluşan bir karışımdan üretilir. Hem elektriksel topraklama hem de optik iletişimi sağlamak için modern havai güç şebekelerinin ihtiyaçlarını karşılamak üzere tasarımı optimize edilmiştir.
Fiber Seçenekleri
Fiber Sayısı
Gerilim Aralığı
Ana Uygulamalar
-
Yeni inşa edilen havai güç hatlarında yaygın olarak kullanılır
-
Büyük fiber kapasitesi ve ultra yüksek gerilim (UHV) iletim projeleri için idealdir
-
Kısa devre arıza akımını taşırken topraklama ve yıldırımdan korunma sağlar
Tipik Tasarımlar
Parametre
PBT Alüminyum Borulu OPGW
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Örgülü Paslanmaz Çelik Borulu OPGW'nin Tipik Tasarımları
Çift Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Üç Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Merkezi AL kaplı Paslanmaz Çelik Borulu OPGW'nin Tipik Tasarımları
Tek Katman için Tipik Tasarım
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Çift Katman için Tipik Tasarım
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Merkezi Paslanmaz Çelik Gevşek Borulu OPGW'nin Tipik Tasarımları
Tek Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa Devre (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Çift Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa Devre (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
