24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
Enerji İletim Hattı için 24 48 Çekirdekli OPGW Optik Zemin Teli Kablosu 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
Şimdi başvurun

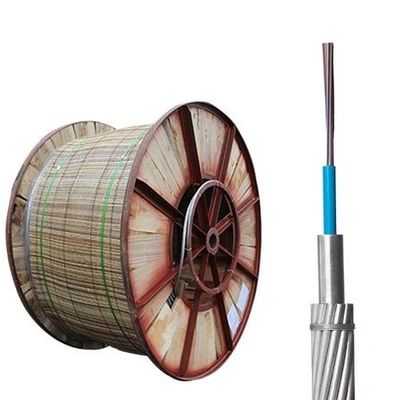

Enerji İletim Hattı için 24 48 Çekirdekli OPGW Optik Zemin Teli Kablosu

Min sipariş miktarı : 5 km Fiyat : 1680USD / km
Ambalaj bilgileri : Bir ahşap davulda 1/2/3/4/5 km Teslim süresi : 15 Dyas
Ödeme koşulları : L/C, T/T, Western Union Yetenek temini : Günde 50 km
Menşe yeri: Guangdong Çin Marka adı: JQ/OEM/Customize
Sertifika: ISO9001/CE/ROHS/FCC Model numarası: OPGW-24B1-86 (87.6; 55.8)

Detay Bilgi
Fiber tipi: Tek mod G652D Fiber sayısı: 24 48 Çekirdek
Yapı: Unitube Kurulum: Güç sistemi
Fiber markası: Corning/ Yofc veya Müşteri Fiber tipi: G652D G655 G657
Kablo Modu: Toprak tel Çekirdek numarası: 24/48/Müşteriye Göre
Vurgulamak:

Enerji hatları için 24 çekirdekli OPGW kablosu

,

48 çekirdekli optik zemin teli kablosu

,

Garanti kapsamlı OPGW fiber optik kablo

Ürün Açıklaması

Optik güç toprak kablosu (OPGW kablosu)

Genel bakış
OPGW, yüksek gerilimli hava hatlarının zemin kablosuna optik fiberleri entegre ederek yıldırım koruması, topraklama ve optik iletişimi birleştirir.güçlü mekanik performans, ve geleneksel zemin kablolarını doğrudan değiştirerek uygun maliyetli bir kurulum.

Temel Özellikler

  • Yüksek koruma:Su engelleyici bileşikli paslanmaz çelik boru, lifleri nemden ve stresden korur.

  • Güçlü ve dayanıklı:Zorlu ortamlar için mükemmel germe dayanıklılığı.

  • Istikrarlı Elektrik Performansı:Kısa devre sırasında müdahaleyi azaltır.

  • Kolay kurulum:Standart toprak tel özelliklerine uyacak. Basit bir değiştirme.

  • Çift fonksiyon:Hem topraklama hem de yüksek hızlı iletişim sağlar.

  • Geniş kullanım:Elektrik hatları, alt istasyonlar ve akıllı ağlar için idealdir.

Yapı ve Özellikler

  • Alüminyum kaplamalı çelik veya alüminyum alaşımlı tellerle yapılmış ipli tasarım

  • Elyaf türleri: G652D, G655C, G657A1, OM3, OM4

  • 96 çekirdeğe kadar

  • ≤110KV elektrik hatları ve UHV sistemleri için uygundur

  • Güç ve uzun süreli güvenilirlik için merkezi alüminyum kaplı paslanmaz çelik borusu

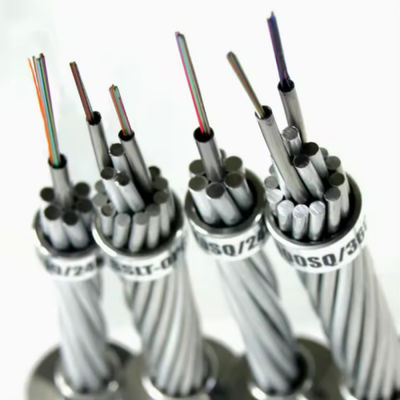

Enerji İletim Hattı için 24 48 Çekirdekli OPGW Optik Zemin Teli Kablosu 0

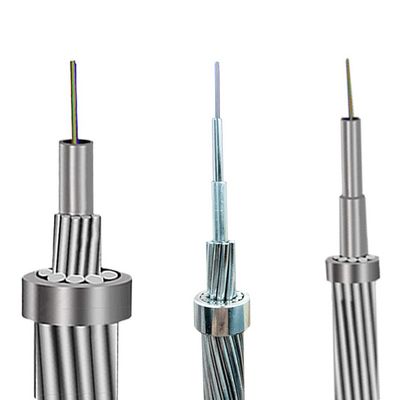

Enerji İletim Hattı için 24 48 Çekirdekli OPGW Optik Zemin Teli Kablosu 1

Parametreler



PBT Alüminyum tüpü olan OPGW

Spesifikasyon Lif Sayısı Çapraz ((mm) Ağırlık (kg/km) RTS(KN) Kısa devre ((KA2s)

OPGW-113 ((87).9;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



OPGW Tipik Tasarımları Sıranlı Paslanmaz Çelik Tüp

Çift Katman için tipik tasarım:

Spesifikasyon Lif Sayısı Çapraz ((mm) Ağırlık (kg/km) RTS(KN) Kısa devre (KA2s)
OPGW-89[55]4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64]6;85.6 28 13.6 441 64.6 85.6
OPGW-127[79]0;129.5 36 15 537 79 129.5
OPGW-137[85.0;148.5 36 15.6 575 85 148.5
OPGW-145[98.6;162.3 48 16 719 98.6 162.3

Üç katman için tipik tasarım:

Spesifikasyon Lif Sayısı Çapraz ((mm) Ağırlık (kg/km) RTS(KN) Kısa devre (KA2s)
OPGW-232[343].0;191.4 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6 36 21 889 116.5 554.6
OPGW-347[366].9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları

Tek Katmanlı Tipik Tasarım

Spesifikasyon Lif Sayısı Çapraz ((mm) Ağırlık (kg/km) RTS(KN) Kısa devre ((KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70 ((54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Çift Katmanlı Tipik Tasarım

Spesifikasyon Lif Sayısı Çapraz ((mm) Ağırlık (kg/km) RTS(KN) Kısa devre ((KA2s)
OPGW-143 ((87).9;176.9) 36 15.9 617 87.9 176.9



Merkezi paslanmaz çelik gevşek borusunun OPGW Tipik tasarımları

Tek katman için tipik tasarım:

Spesifikasyon Lif Sayısı Diametre (mm) Ağırlık (kg/km) RTS (KN) Kısa devre (KA2s)
OPGW-32 ((40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42 ((54.0;8.4) 24 9 313 54 8.4
OPGW-42 (((43.5;10.6) 24 9 284 43.5 10.6
OPGW-54 ((55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7175) 48 10.8 438 73.7 17.5
OPGW-61 ((55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68 ((80).8;21.7) 54 11.4 485 80.8 21.7
OPGW-75 ((54.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54.5;41.7) 60 12 385 54.5 41.7

Çift Katman için tipik tasarım:

Spesifikasyon Lif Sayısı Diametre (mm) Ağırlık (kg/km) RTS (KN) Kısa devre (KA2s)
OPGW-96 (((121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127 ((77).8;128.0) 24 15 547 77.8 128
OPGW-145 (((121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163 (99).9;213.7) 36 17 694 99.9 213.7
OPGW-183 (((109.7;268.7) 48 18 775 109.7 268.7
OPGW-183 ((118).4;261.6) 48 18 895 118.4 261.6



Sık Sorulan Sorular

1- Ticaret şirketi misiniz, yoksa üretici misiniz?
Biz fiber optik kablolar, drop kablolar ve yama kabloları konusunda 10 yıldan fazla deneyime sahip bir üreticiyiz.



2Kaliteyi nasıl garanti edersiniz?
Tüm lifler teslimattan önce sıkı bir şekilde test edilir.



3Küçük siparişleri kabul ediyor musunuz?
Evet, deneme siparişleri ve küçük miktarlı siparişler memnuniyetle kabul edilir.



4Teslimat süresi nedir?
Genellikle miktarına bağlı olarak 3-7 iş günü.



5OEM hizmeti sunar mısınız?
Evet, logoyu yazdırabilir ve tasarımları özelleştirebiliriz.
