Ürün Açıklaması

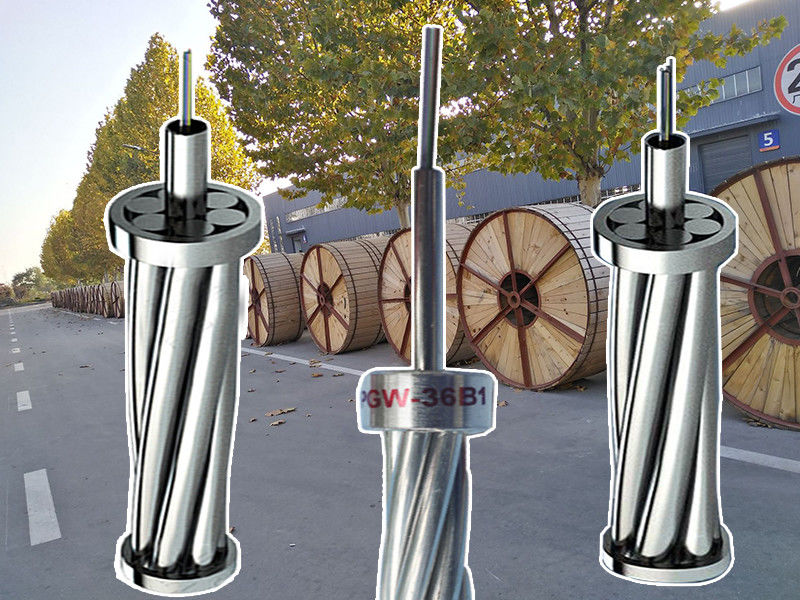

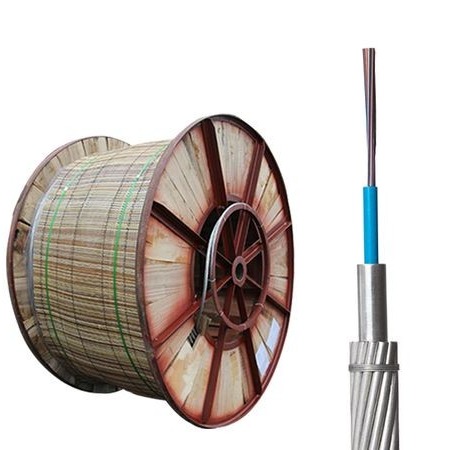

OPGW Fiber Optik Kablo Ürün Genel Bakış
OPGW (Optik Güç Topraklama Teli) kablosu birleştirir optik fiberleri ile havai toprak teli yüksek gerilim iletim hatlarının, sağlayarak tek bir kablo içinde eş zamanlı elektriksel topraklama ve optik iletişim. Bu çift fonksiyonlu tasarım sistem güvenilirliğini artırır, altyapıyı basitleştirir ve inşaat maliyetlerini düşürür. Metal takviyeli yapısı sayesinde, OPGW kabloları güçlü, dayanıklıdır ve zorlu çevre koşullarına karşı dirençlidir.
Temel Özellikler ve Avantajlar
-
Gelişmiş Koruma: Paslanmaz çelik tüpler su tutucu bileşiklerle doldurulmuş, optik fiberleri nemden ve fiziksel hasardan korur.
-
Yüksek Mukavemet ve Kompakt Tasarım: Mükemmel çekme mukavemeti ve yapısal kompaktlık sunar, uzun açıklıklı dış mekan kurulumları ve aşırı ortamlar için uygundur.
-
Minimum Elektromanyetik Girişim: İletişim sinyalleri ile güç sistemlerindeki kısa devre akımları arasındaki paraziti azaltır.
-
Kolay Kurulum: Standart toprak teli özellikleriyle uyumludur, yeni inşaat ve değiştirme projeleri için idealdir.
Uygulamalar ve Faydalar
OPGW kabloları, akıllı şebeke ve modern kamu hizmetleri altyapısı için gereklidir ve güç iletim hatlarına entegre edilmiş güvenilir bir iletişim omurgası sağlar. Şunları mümkün kılarlar:
-
Gerçek zamanlı izleme hem de arıza tespiti
-
Yüksek hızlı uzun mesafe veri iletimi
-
Geliştirilmiş şebeke verimliliği hem de azaltılmış kesinti süresi
Mükemmel yıldırıma, rüzgar yüklerine ve sıcaklık değişimlerine karşı direnç ile, OPGW kabloları, ağlarını verimli bir şekilde modernize etmek ve kurulum kesintilerini ve maliyetleri en aza indirmek isteyen kamu hizmetleri için tercih edilen bir çözümdür.
OPGW Fiber Optik Kablo Uygulaması ve Yapısı
Uygulamalar:
OPGW (Optik Güç Topraklama Teli) kabloları öncelikle güç hattı iletişimi için kullanılır, röle koruması, otomatik kontrol sistemleri ile entegre edilmiştir ve yüksek gerilim iletim hatları boyunca kurulur. Yeni havai enerji hattı projeleri için idealdirler, ultra yüksek gerilim (UHV) iletimi dahil olmak üzere, hem iletişim kapasitesi hem de yıldırımdan korunma sağlayarak, kısa devre akımlarını güvenli bir şekilde iletir.

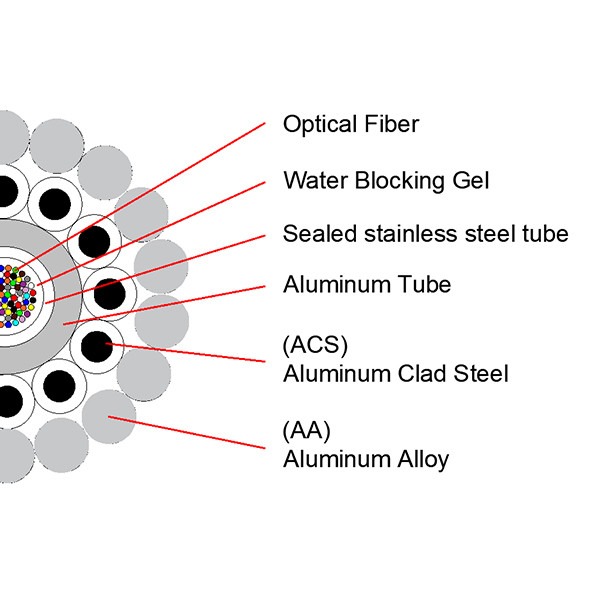

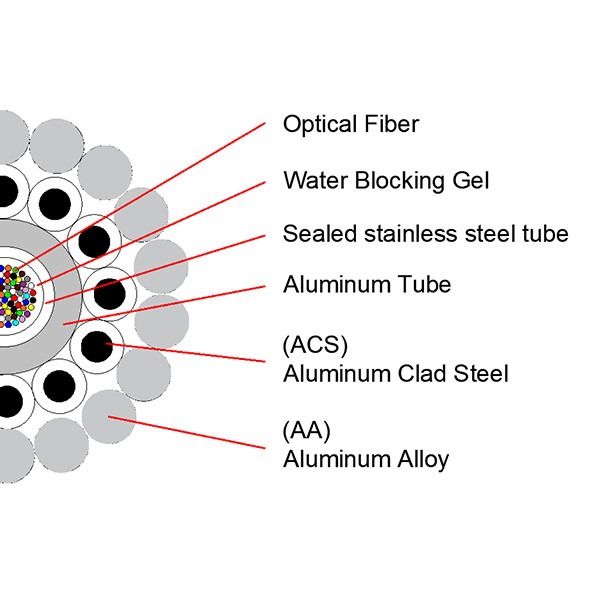

Yapı:
örgülü optik toprak teli şunlardan yapılmıştır: iki veya üç kat alüminyum kaplı çelik (ACS) teller veya ACS ve alüminyum alaşımlı teller kombinasyonu, mekanik mukavemet, dayanıklılık ve elektriksel performans sunar. Standart tasarım, optik fiberleri barındıran merkezi bir paslanmaz çelik tüp ve ek koruma için alüminyum ile kaplıdır.
Teknik Özellikler:
-
Fiber Tipleri: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Fiber Çekirdek Sayısı: Kadar 96 çekirdek
-
Gerilim Aralığı: Güç hatları için uygundur 110 kV ve altı
-
Tasarım Özellikleri: Paslanmaz çelik merkezi tüp, alüminyum kaplama, yüksek çekme mukavemeti, su tutma, korozyon ve UV direnci
Faydaları:
-
Bir kabloda yüksek gerilim güç iletimini ile optik iletişimi birleştirir
-
Telekomünikasyon ve akıllı şebeke uygulamaları için güvenilir uzun mesafe veri iletimi sağlar
-
Dış mekan ve yüksek stresli ortamlar için mekanik koruma, yıldırıma karşı direnç ve dayanıklılık sağlar
Parametre
PBT Alüminyum Tüplü OPGW
| Özellikler |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Örgülü Paslanmaz Çelik Tüpün OPGW Tipik Tasarımları
Çift Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Üç Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Merkezi AL kaplı Paslanmaz Çelik Tüpün OPGW Tipik Tasarımları
Tek Katman için Tipik Tasarım
| Özellikler |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Çift Katman için Tipik Tasarım
| Özellikler |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Merkezi Paslanmaz Çelik Gevşek Tüpün OPGW Tipik Tasarımları
Tek Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa Devre (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Çift Katman için Tipik tasarım:
| Özellikler |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa Devre (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
