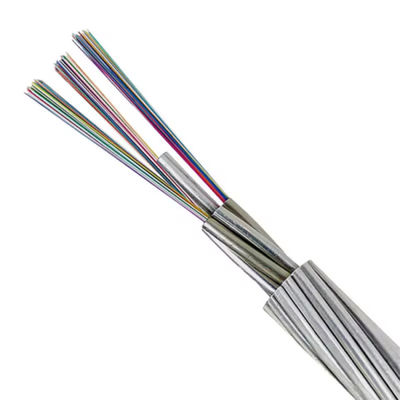

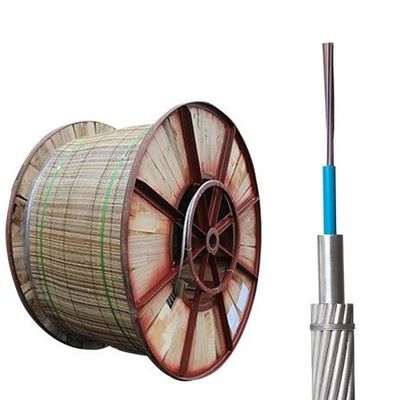

OPGW Kablosu Genel Görünümü
Ana Özellikler ve Avantajlar
-
Yüksek koruma:Su engelleyen bileşiklerle paslanmaz çelik boru, lifleri nemden ve stresden korur.
-
Yüksek dayanıklılık:Kompakt, dayanıklı tasarım gerginlik ve sert ortamlara dayanır.
-
Mükemmel elektrik performansı:Arızalar sırasında güç şebekesi müdahalesini en aza indirir.
-
Kolay kurulum:Doğrudan değiştirmek için standart toprak telleri ile uyumludur.
-
Çift fonksiyon:Aynı anda yerleştirme ve optik iletişim sağlar.
-
Geniş uygulama:Güç aktarım hatları, alt istasyonlar ve akıllı ağlar için idealdir.
Ana fonksiyonlar
OPGW kabloları, röle koruma, otomatik kontrol ve veri aktarımını destekleyen güç iletişim sistemlerine hizmet verir.Bir sistemde optik iletişimi ve topraklamayı entegre ediyorlar..
Yapı
Alüminyum kaplı çelik veya alüminyum alaşım tellerinden iki veya üç katmandan yapılmış olan OPGW, iletim hatlarının mekanik ve yapısal taleplerine göre tasarlanmıştır.
Fiber Özellikleri
-
Elyaf türleri: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Fiber sayısı: 96 çekirdeğe kadar
Elektriksel ve Uygulama Alanı
-
Elektrik hatları için ≤110KV ve UHV sistemleri için
-
Yeni hava iletim hatları için uygundur
-
Kısa devre akımlarını yönetir ve yıldırım koruması sağlar
Tipik Tasarım
Merkezi alüminyum kaplı paslanmaz çelik tüp güçlü mekanik performans, mükemmel lif koruması ve uzun vadeli güvenilirliği sağlar.
Parametreler
PBT Alüminyum tüpü olan OPGW
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Tipik Tasarımları Sıranlı Paslanmaz Çelik Tüp
Çift Katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
Üç katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları
Tek Katmanlı Tipik Tasarım
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Çift Katmanlı Tipik Tasarım
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Merkezi paslanmaz çelik gevşek borusunun OPGW Tipik tasarımları
Tek katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Diametre (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa devre (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Çift Katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Diametre (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa devre (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
