Ürün Açıklaması

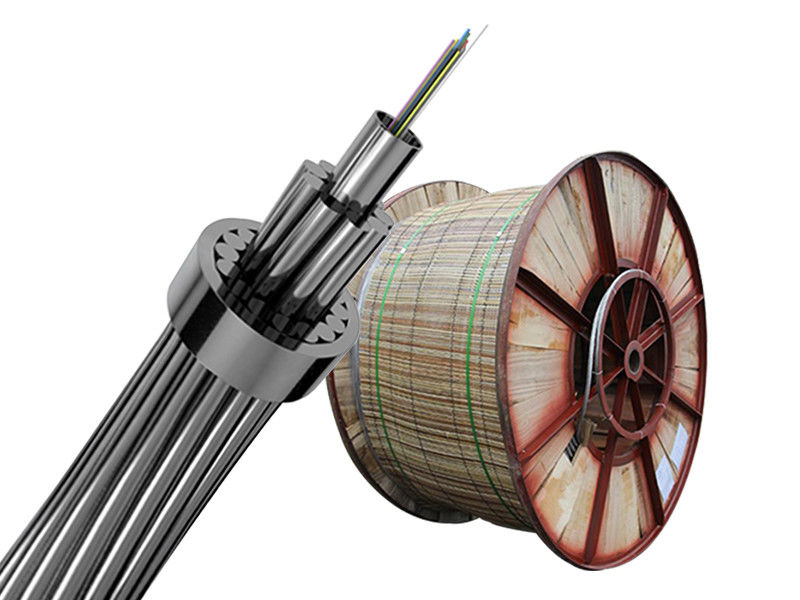

Optik Güç Toprak Teli (OPGW Kablosu)
OPGW Kabloya Genel Bakış
Optik Güç Toprak Teli (OPGW), havai yüksek gerilim iletim hatlarının toprak telinde optik fiberleri entegre eden özel bir kablo türüdür. OPGW, yıldırımdan korunma, topraklama ve optik iletişimin işlevlerini birleştirerek modern enerji şebekeleri için güvenilir ve verimli bir çözüm sunar. Kablo içindeki optik fiberler yüksek hızlı veri iletimini sağlarken, çevredeki metal teller mükemmel mekanik performans ve elektriksel koruma sağlar. Geleneksel optik kablo kurulumlarına kıyasla OPGW, inşaat süresini azaltır, genel maliyetleri düşürür ve uzun vadeli istikrarı artırır.
Temel Özellikler ve Avantajlar
-
Gelişmiş Koruma: Su tutucu bileşiklerle doldurulmuş paslanmaz çelik boru tasarımı, optik fiberleri nem ve mekanik strese karşı üstün koruma sağlar.
-
Yüksek Mekanik Dayanım: Zorlu ortamlara ve güçlü mekanik yüklere dayanabilen mükemmel çekme mukavemetine sahip kompakt yapı.
-
Elektriksel Performans: Kısa devre koşullarında enerji şebekesi ile iletişim sistemi arasındaki paraziti etkili bir şekilde azaltır.
-
Kolay Kurulum: Geleneksel toprak teli özelliklerine uyacak şekilde tasarlanan OPGW, büyük değişiklikler yapmadan mevcut toprak tellerinin yerini kolayca ve doğrudan takılabilir.
-
Çift İşlevsellik: Hem enerji sistemi için topraklama koruması hem de yüksek kapasiteli optik iletişim kanalları sunarak güvenilirlik ve maliyet etkinliği sağlar.
-
Geniş Uygulama Alanları: Enerji iletim hatları, trafo merkezleri ve akıllı şebeke iletişim ağlarında kullanım için idealdir.
OPGW Kabloya Genel Bakış
Ana İşlevler
OPGW kabloları öncelikle röle koruması, otomatik kontrol ve veri iletimi için aksesuarlarla birlikte çalışan güç iletişim sistemlerinde uygulanır. Optik iletişim ve topraklama işlevlerini birleştirerek yüksek gerilim enerji hatları boyunca kurulurlar.
Yapı

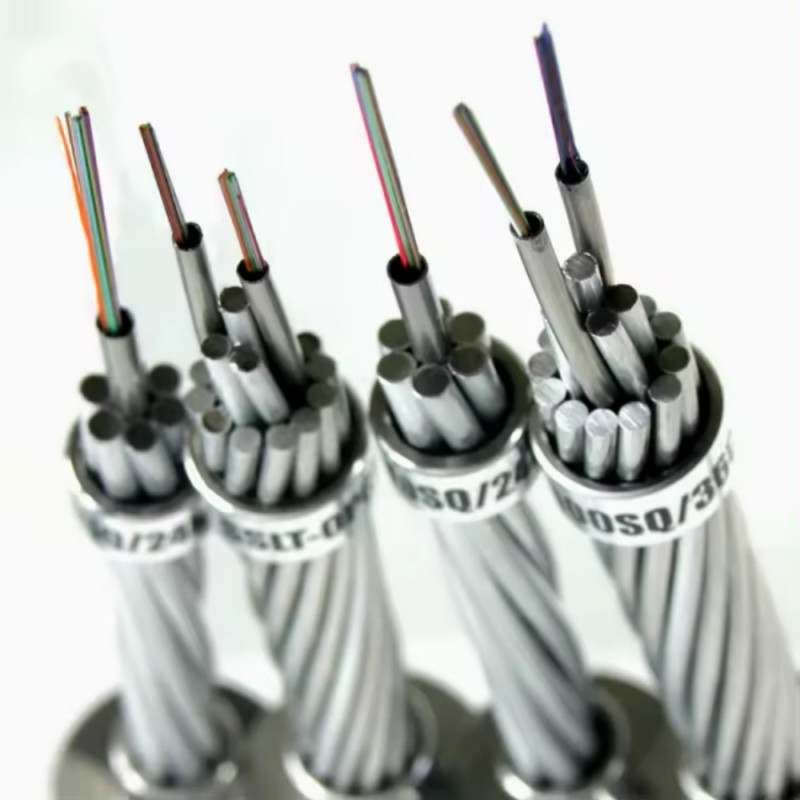

Örgülü Optik Toprak Teli (OPGW), iki veya üç kat alüminyum kaplı çelik teller (ACS) veya ACS ve alüminyum alaşımlı tellerden oluşan bir karışımla üretilir. Bu tasarım, enerji iletim hatlarının ortak yapısal ve mekanik taleplerini karşılamak üzere optimize edilmiştir.
Fiber Özellikleri
-
İsteğe bağlı fiber türleri: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Fiber sayısı: 96 çekirdeğe kadar
Elektriksel ve Uygulama Aralığı
-
110KV ve altı gerilim seviyelerine sahip enerji hatları için uygundur
-
Yeni havai iletim hatlarında yaygın olarak uygulanır
-
UHV (Ultra Yüksek Gerilim) sistemleri için çok sayıda fiber taşıyabilir
-
Yıldırıma karşı koruma sağlar ve kısa devre arıza akımını güvenli bir şekilde iletir

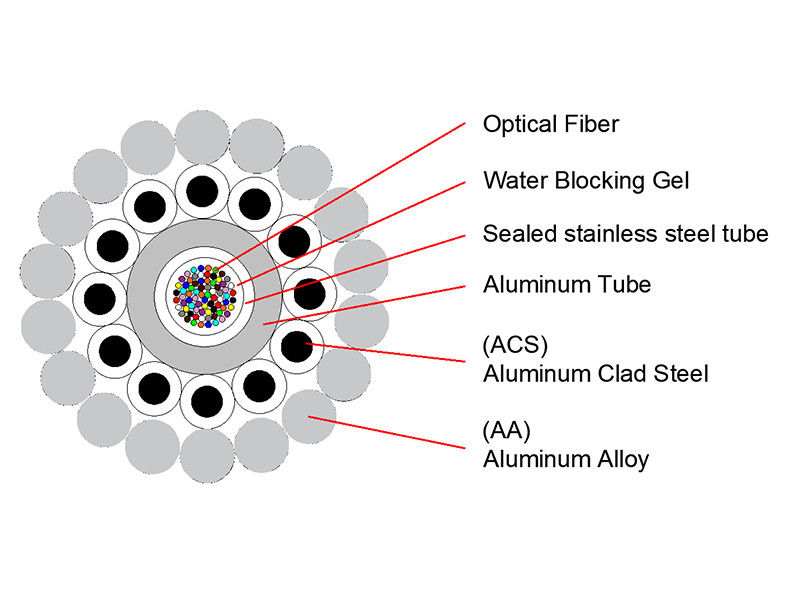

Tipik Tasarım
Mükemmel fiber koruması, mekanik dayanım ve uzun süreli güvenilirlik sağlayan merkezi alüminyum kaplı paslanmaz çelik boru yapısı.
Parametre
PBT Alüminyum Borulu OPGW
| Özellik |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Örgülü Paslanmaz Çelik Borulu OPGW Tipik Tasarımları
Çift Katman için Tipik tasarım:
| Özellik |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Üç Katman için Tipik tasarım:
| Özellik |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Merkezi AL kaplı Paslanmaz Çelik Borulu OPGW Tipik Tasarımları
Tek Katman için Tipik Tasarım
| Özellik |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Çift Katman için Tipik Tasarım
| Özellik |
Fiber Sayısı |
Çap(mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa Devre(KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Merkezi Paslanmaz Çelik Gevşek Borulu OPGW Tipik Tasarımları
Tek Katman için Tipik tasarım:
| Özellik |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa Devre (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Çift Katman için Tipik tasarım:
| Özellik |
Fiber Sayısı |
Çap (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa Devre (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
