Ürün Açıklaması

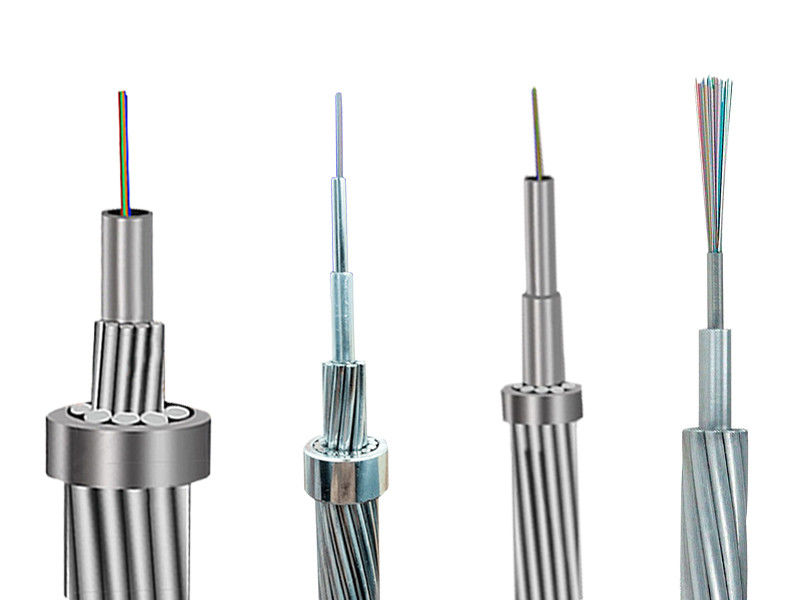

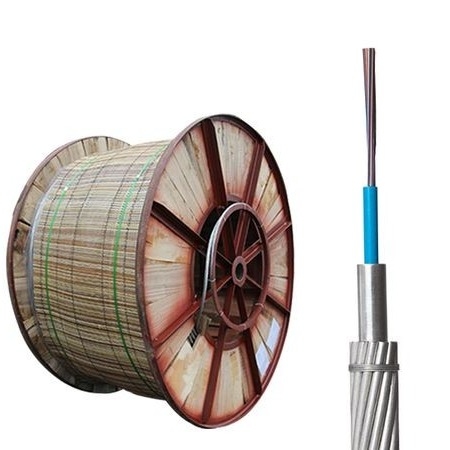

Optik güç toprak kablosu (OPGW kablosu)
Ürün Genel Görünümü
BuOPGW kablosuYüksek voltajlı iletim hatlarının yerleşim kablosuna optik fiberleri entegre ederek hemElektrikli topraklamaveoptik iletişimBu çift fonksiyonlu tasarım, sistemin güvenilirliğini arttırır ve altyapıyı basitleştirir.ve çevresel streslere dayanıklıGeleneksel fiber kurulum yöntemleri ile karşılaştırıldığında, OPGWDaha kısa inşaat süreleriveDaha düşük toplam maliyetlerGüç ve iletişim hatlarını bir araya getirerek.
Ana Özellikler ve Avantajlar
-
Gelişmiş Koruma: Paslanmaz çelik borular, optik lifleri nemden ve fiziksel hasarlardan korumak için su engelleyici bileşiklerle doludur.
-
Kompakt ve güçlü: Kablo, zorlu çevre koşullarına uygun mükemmel yapısal kompaktluk ve yüksek germe dayanıklılığı sunar.
-
En Az Elektromanyetik Müdahale: İletişim sinyalleri ve elektrik şebekesinde kısa devre akımları arasındaki karşılıklı müdahaleyi azaltmak için tasarlanmıştır.
-
Kolay Entegre: Standart zemin kablolarının özelliklerine uyuyor, bu da kurulumunu basit hale getiriyor: hem yeni hem de yeni projeler için idealdir.
OPGW kabloları, modern akıllı ağ altyapısında, doğrudan güç aktarım hatlarına entegre edilmiş güvenilir bir iletişim omuriliği sağlayarak çok önemli bir rol oynamaktadır.Bu entegrasyon gerçek zamanlı izlemeyi kolaylaştırıyor, hata tespiti ve veri aktarımı, ağ verimliliğini artırmak ve duraklama süresini azaltmak.OPGW kabloları, yıldırım çarpması gibi çevresel faktörlere karşı güçlü dirençlerini korurken uzun mesafeli yüksek hızlı veri aktarımını desteklerGüçlü tasarımları ve çift işlevsellikleri, ağlarını en az kesinti ve maliyetle modernize etmeyi amaçlayan kamu hizmetleri için tercih edilen seçim haline getiriyor.
OPGW Uygulama ve Yapısı
OPGW kabloları, esas olarak röle koruma ve otomatik kontrol sistemleri gibi aksesuarlarla birlikte güç hattı iletişiminde kullanılır.ve yüksek gerilimli aktarım hatlarıyla birlikte monte edilirler.
Stranded Optical Ground Wire (OPGW), iki veya üç katman alüminyum kaplı çelik (ACS) tellerden veya ACS ve alüminyum alaşım tellerinin bir kombinasyonundan oluşur.Bu yapı, elektrik iletim hatlarının ortak gereksinimlerini karşılamak için tasarlanmıştır., hem mekanik dayanıklılık hem de elektrik performansı sunuyor.
Teknik özellikler
-
Fiber türleri:G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (farklı uygulamalara göre çeşitli seçenekler)
-
Fiber çekirdek sayısı:96 çekirdeğe kadar
-
Voltaj aralığı:110 kV'ya kadar veya daha düşük bir güç hatları için uygundur
Başvurular
OPGW kabloları yeni inşa edilen hava elektrik hatlarında yaygın olarak kullanılır ve yüksek fiber sayısını ve ultra yüksek voltajlı (UHV) iletim gerektiren projeler için uygundur.Ayrıca kablo üzerinden büyük hatalı kısa devre akımlarını güvenli bir şekilde yöneterek yıldırım koruması sağlarlar.
Tipik Tasarım

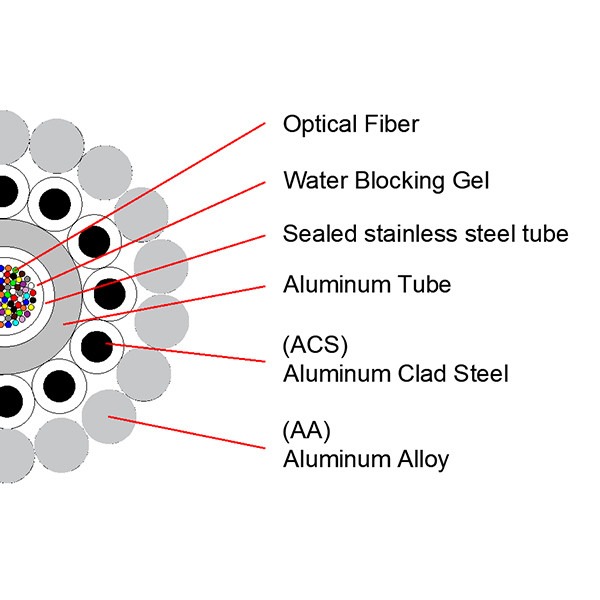

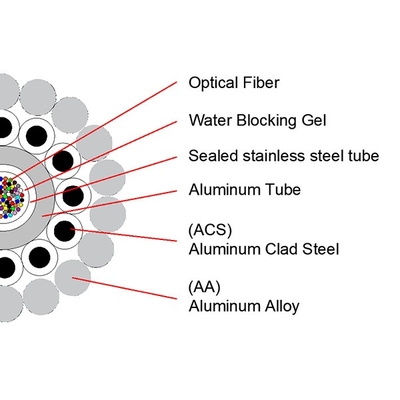

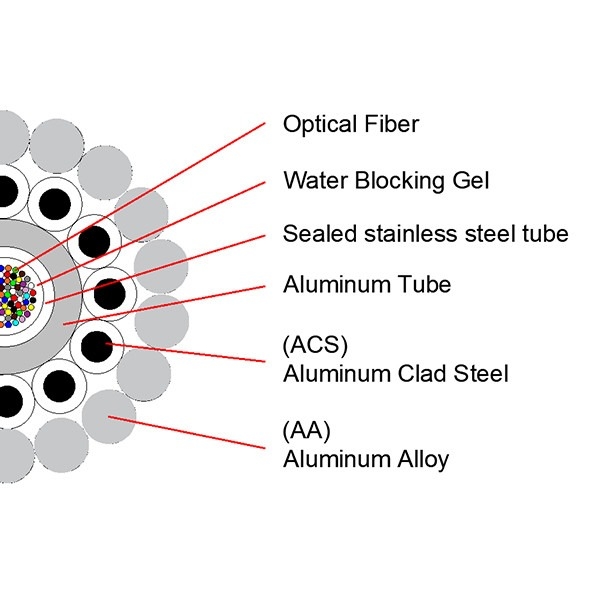

Standart OPGW tasarımı, güçlü koruma ve dayanıklılık sağlayan alüminyumla kaplı merkezi paslanmaz çelik borusunu içerir.
Parametreler
PBT Alüminyum tüpü olan OPGW
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Tipik Tasarımları Sıranlı Paslanmaz Çelik Tüp
Çift Katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
Üç katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları
Tek Katmanlı Tipik Tasarım
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Çift Katmanlı Tipik Tasarım
| Spesifikasyon |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Merkezi paslanmaz çelik gevşek borusunun OPGW Tipik tasarımları
Tek katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Diametre (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa devre (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Çift Katman için tipik tasarım:
| Spesifikasyon |
Lif Sayısı |
Diametre (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa devre (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Sık Sorulan Sorular
-
Bir ticaret şirketi mi yoksa üretici misiniz?
10 yıldan fazla deneyime sahip bir üreticiyiz. Fiber optik kabloların, dökme kabloların, yama kablolarının ve daha fazlasının araştırma, geliştirme ve üretimi konusunda uzmanlaşmışızdır.Fabrikamız Guangzhou şehrinde yer almaktadır.Bizi ziyarete gelmenize çok memnuniyet duyuyoruz.
-
Ürün kalitesiniz nasıl?
Teslimattan önce, her lif kaliteyi sağlamak için kapsamlı bir testten geçiyor. Fiyatı onayladıktan sonra, ürün standartlarımızı doğrulamak için ücretsiz örnek talep edebilirsiniz.
-
Küçük siparişleri kabul ediyor musunuz?
Müşterilerimizin yeni projelerini destekliyoruz ve işlerin genellikle küçük siparişlerle başladığını anlıyoruz.
-
Tipik teslimat süreniz nedir?
Teslimat genellikle sipariş miktarına bağlı olarak 3-7 iş günü sürer. Emin olun, ödeme alındıktan sonra teslimatı derhal ayarlayacağız.
-
OEM hizmeti veriyor musunuz?
Evet, OEM hizmetleri hoş geldiniz. Logolarınızı ürünlere yazdırabilir ve sahip olduğunuz herhangi bir özelleştirme fikrini karşılayabiliriz.
