Ana sayfa ÜrünlerADSS Fiber Optik kabloTek Ceketli ADSS Açık Hava Fiber Optik Kablosu 100m Genişleme
Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Tek Ceketli ADSS Açık Hava Fiber Optik Kablosu 100m Genişleme Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span
Şimdi başvurun

Tek Ceketli ADSS Açık Hava Fiber Optik Kablosu 100m Genişleme

Minimum Order Quantity : 1km Packaging Details : wooden drum
Delivery Time : 5-8 work days Payment Terms : L/C, T/T, Western Union
Supply Ability : 4500KM Per Month
Place of Origin: Guangzhou,China Marka adı: JQ/OEM
Sertifika: ISO9001 ROHS CE-EMC FCC SDOC Model Number: ADSS-24B1

Detay Bilgi
Fiber type: YOFC or Fiberhome as request Fiber count: 4 -144 Core
Color: Black,Customized Length: 2km or customized length
Jacket material: MDPE/HDPE or AT Name: ADSS Optical Fiber Cable
Strength member: FRP central strength member Operating temperature: -40 ~ +60 C
Span: 50/100/200/300/400m Installation: self- supporting Aerial
Outer Sheath: PE Cable Structure: Loose tube or Ribbon
Number Of Cores: 2-144 core Cable Name: Aerial Fiber Optic ADSS Cable
Cable Color: Black Installation Method: Aerial
Aramid Yarn: yes Cable Model: ADSS Optical Fiber Cable
Strength Material: Kevlar Strength Number: FRP, Kevlar Aramid Yarn
Cable Type: All-Dielectric Self-Supporting Sheath Material: PE/AT
Strength Member: Armid Yarn Lift Time: 25 years
Application: Long-haul communication or Access network

Ürün Açıklaması

İletişim Kablosu 24 Çekirdek AT/PE ADSS Fiber Optik Kablo

Tamamen Dielektrikli Kendinden Destekli 24 Çekirdek ADSS Fiber Optik Kablo 100m Açıklıkla



Ürün Açıklaması

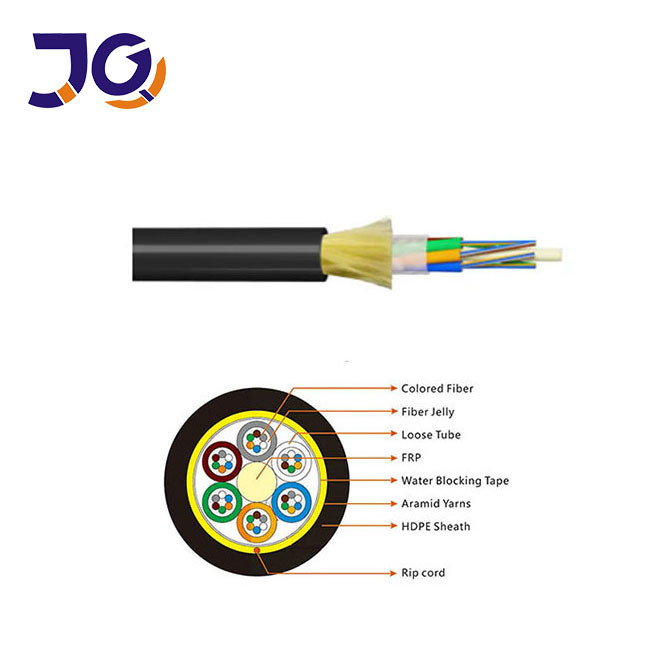

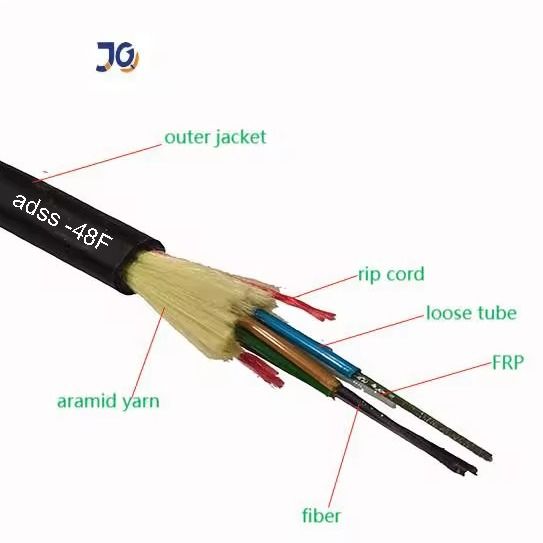

ADSS kablosu gevşek tüp örgülü bir yapıya sahiptir. 250μm fiberler, su geçirmez jel ile doldurulmuş, yüksek modüllü plastik malzemelerden yapılmış gevşek tüplerin içine yerleştirilmiştir. Bu tüpler, dolgu çubuklarıyla birlikte, fiber takviyeli plastikten (FRP) yapılmış merkezi metalik olmayan bir mukavemet çekirdeği etrafında helisel olarak örülerek kompakt bir dairesel kablo yapısı oluşturur. Çekirdek daha sonra koruyucu bir bileşik ile doldurulur ve ince bir iç polietilen (PE) kılıf içine alınır. Ek çekme mukavemeti sağlamak için iç kılıfın üzerine aramid iplik uygulanır. Son olarak, kabloyu tamamlamak için bir PE veya anti-izleme (AT) dış kılıf ekstrüde edilir.



Tek Ceketli ADSS Açık Hava Fiber Optik Kablosu 100m Genişleme 0

Tek Ceketli ADSS Açık Hava Fiber Optik Kablosu 100m Genişleme 1



Özellikler

Mükemmel esneklik, ezilme direnci ve su geçirmezlik performansı sağlamak için, kablo gevşek tüpler içinde tam çekirdek dolgusu ve su geçirmez jel içerir. Sıcaklık değişimlerinde güvenilir mekanik mukavemet ve kararlı performans sunar. Gevşek tüpler, yüksek mukavemetli, hidrolize dayanıklı malzemeden yapılmıştır, özel olarak formüle edilmiş bir dolgu bileşiği ise temel fiber koruması sağlar. Tek bir FRP çubuğu, merkezi metalik olmayan mukavemet elemanı olarak hizmet eder.



Uygulama

Havadan Döşeme yöntemi için uygundur

Depolama / Çalışma Sıcaklığı: -40℃~+70℃




Optik Özellikler

Öğeler Birim Şartname
G652D
Mod Alan Çapı 1310nm um 9.2±0.4
1550nm um 10.4±0.5
Kaplama Çapı um 124.8±0.7
Kaplama Dışı Dairesellik %  ≤0.7
Çekirdek-Kaplama Eşmerkezlilik Hatası um  ≤0.5
Kaplama Çapı um 245±5
Kaplama Dışı Dairesellik %  ≤6.0
Kaplama-Kaplama Eşmerkezlilik Hatası um  ≤12
Kablo Kesme Dalgaboyu nm acc≤1260
Zayıflama(maks.) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Teknik Veriler



Açıklık : 100m



110kv altında



24çekirdek



yapısal

parametre



Merkezi mukavemet bileşenleri : FRP



Çap : 1.5mm



Gevşek tüp (jel dolgulu)



Dış çap :1.8mm



İç kılıf PE



Kalınlık : 0.9mm



dış kılıf PE



Kalınlık :1.8mm



Teknik

parametre



Kablo dış çapı

10.0mm



kablo kesit alanı



95.03 mm2



Fiber modeli



G.652D



Kablo ağırlığı



85kg/km



Nominal çekme mukavemeti (RTS)



10 kn



İzin verilen minimum gerilim (MAT)



4kn



EDS



3.2kn



Young modülü



7.8 kn/mm2



Termal genleşme katsayısı



1.810-6/°C



Ezilme direnci



Uzun vadeli :1100 n/100mm



kısa vadeli:2200 n/100mm



İzin verilen bükülme yarıçapı



Uzun vadeli (çalışırken) 220 mm



Kısa vadeli (döşerken) 360 mm



4-144 çekirdek ADSS Fiber Optik Kablo

Fiber

sayısı

 Yapı

Fiberler

tüp başına

Gevşek tüp

çapı

(mm)

CSM çapı

/ped çapı(mm)

Nominal Kalınlık

dış kılıfın(mm)

Kablo çapı

(mm)

Kablo

Ağırlık

(kg/km)
4 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
6 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 81
8 1+6 4 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
12 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 82
24 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 83
36 1+6 6 2.0±0.1 2.3/2.3 1.7 10.5±0.5 84
48 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 93
72 1+6 12 2.2±0.1 2.6/2.6 1.7 11.1±0.5 95
96 1+8 12 2.2±0.1 3.0/3.9 1.7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1.7 15.5±0.5 185





Paket Detayı

İhracat Ahşap tambur, Kablonun normal nakliye uzunluğu 2km veya 3km olacaktır.
Alıcı tarafından talep edilmesi halinde diğer uzunluklar da mevcuttur.

Kablo tipi                                               Tambur
Yükseklik (mm) Genişlik (mm) İç çap (mm)

Uzunluk

(km)

 Tambur tipi
ADSS-4 900 760 500 2 Kontrplak ahşap tambur
ADSS-6 900 760 500 2 Kontrplak ahşap tambur
ADSS-8 900 760 500 2 Kontrplak ahşap tambur
ADSS-12 900 760 500 2 Kontrplak ahşap tambur
ADSS-24 900 760 500 2 Kontrplak ahşap tambur
ADSS-36 900 760 500 2 Kontrplak ahşap tambur
ADSS-48 950 760 500 2 Kontrplak ahşap tambur
ADSS-72 950 760 500 2 Kontrplak ahşap tambur
ADSS-96 1000 760 500 2 Kontrplak ahşap tambur
ADSS-144 1200 760 500 2 Kontrplak ahşap tambur

İşaret: Genellikle ambalaj üzerine sadece test raporunu ekliyoruz, ancak isteğiniz de mevcuttur.
Örneğin:
A. Şirket Adı
B. Brüt/Net Ağırlık
C. Fiber Tipi
D. Kablo Uzunluğu

Tek Ceketli ADSS Açık Hava Fiber Optik Kablosu 100m Genişleme 2





SSS

1. Bir ticaret şirketi misiniz yoksa bir üretici mi?
Biz, fiber optik kablolar, düşme kabloları, yama kabloları ve daha fazlasının Ar-Ge ve üretimi konusunda uzmanlaşmış, 10 yılı aşkın deneyime sahip profesyonel bir üreticiyiz. Fabrikamız Guangzhou'da bulunmaktadır - bizi ziyaret etmeniz memnuniyetle karşılanır.

2. Ürün kalitesi nasıl sağlanır?
Tüm fiberler teslimattan önce sıkı testlerden geçer. Fiyatı onayladıktan sonra, kalitemizi değerlendirmek için ücretsiz numuneler talep edebilirsiniz.

3. Küçük siparişleri kabul ediyor musunuz?
Evet, özellikle yeni projeler için küçük siparişleri destekliyoruz. Büyük işlerin genellikle küçük başladığını anlıyoruz.

4. Teslim süreniz nedir?
Normalde 3–7 iş günü, sipariş miktarına bağlıdır. Ödemenizi aldıktan sonra derhal sevkiyat ayarlayacağız.

5. OEM hizmetleri sunuyor musunuz?
Evet, OEM mevcuttur. Logonuzu basabilir ve fikirlerinize göre ürünleri özelleştirebiliriz.
