Ürün Açıklaması

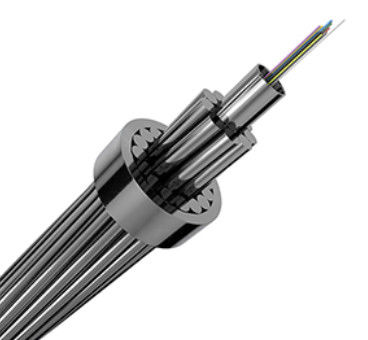

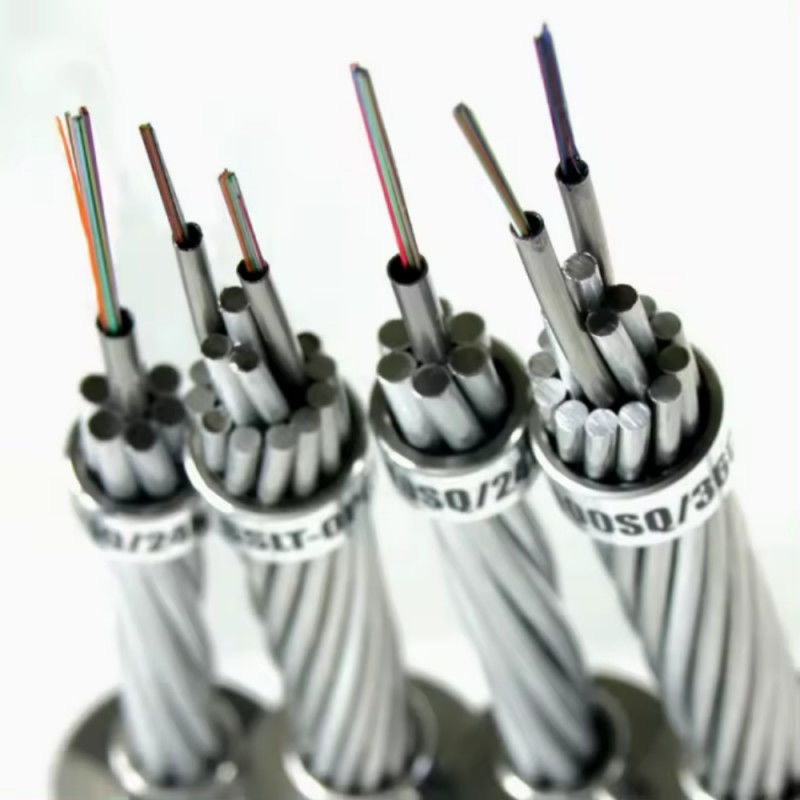

Optik güç toprak kablosu (OPGW kablosu)
OPGW (Optik Güç Yer Tel) KablosuBir optik fiber iletişim sisteminin işlevselliğini yüksek gerilimli aktarım hatlarında bir toprak telinin rolüyle birleştirmek için tasarlanmıştır.Kablo, elektrik hatlarının toprak teline yerleştirilir.Bu çift amaçlı tasarım hem güç hem de iletişim ağlarının genel verimliliğini ve güvenilirliğini artırır.Metal tel takviye sayesinde sağlam ve istikrarlı bir yapı sunuyorOptik lifler zemin kablosuna entegre olduğundan, OPGW, diğer yöntemlere kıyasla inşaat süresini ve maliyetlerini azaltır ve dağıtımı kolaylaştırır.
OPGW optik kablosunun ana özellikleri ve avantajları:
-
Dayanıklı Paslanmaz Çelik İnşaatı: Yüksek kaliteli paslanmaz çelik boruların, su engelleyici bileşiklerle doldurulması, optik liflerin nemden veya çevresel faktörlerden kaynaklanan hasarın önlenmesi için optimum korunmasını sağlar.
-
Yüksek Güçlü ve Kompakt Tasarım: Kablo kompakt ama dayanıklıdır, sert hava koşullarına ve yüksek mekanik streslere dayanabilmesi için tasarlanmıştır, bu da yüksek voltajlı ortamlarda uzun uzamalar için uygundur.
-
Minimal müdahale: Elektrik ağındaki elektrik akımı, optik iletişim ağına en az etkiye sahiptir ve istikrarlı ve müdahalesiz bir işleyişi sağlar.
-
Kurulumu Kolay: OPGW kabloları, mevcut altyapıya önemli değişiklikler yapmadan, zaman tasarrufu ve maliyet düşürme yaparak, kurulumlarını kolaylaştırarak geleneksel toprak kablolarının yerini doğrudan alacak şekilde tasarlanmıştır.
Optik fiber'i güç hattı altyapısı ile entegre ederek, OPGW kabloları güç iletim ağlarında yüksek hızlı iletişim için uygun maliyetli, güvenilir ve verimli bir çözüm sunar.
OPGW (Optik Güç Yer Kablosu)Başlıca olarak röle koruması, otomatik iletim dahil olmak üzere güç iletişim sistemleri için kullanılır ve yüksek gerilimli elektrik hatlarının yanında kurulur.

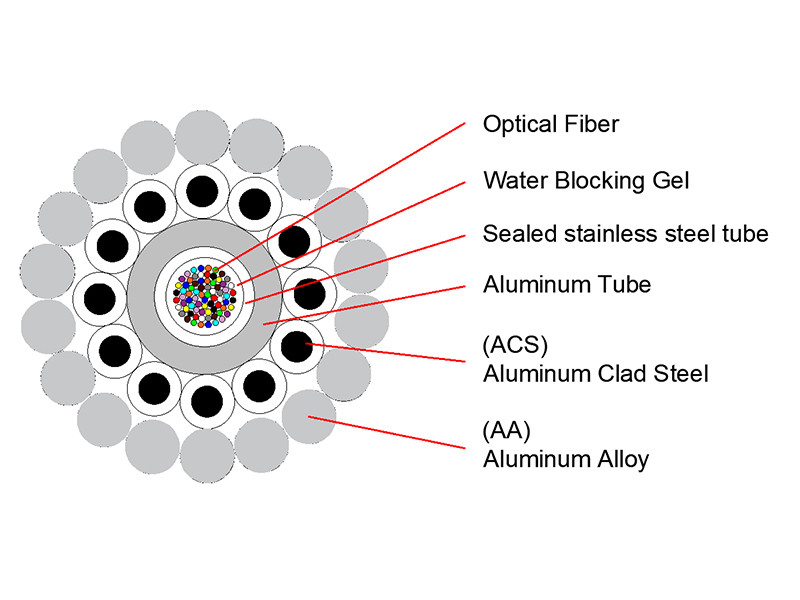

BuDöşelenmiş optik toprak tel (OPGW)Alüminyum kaplı çelik (ACS) tellerden veya ACS ve alüminyum alaşım tellerinin bir kombinasyonundan oluşan, tipik olarak iki veya üç katmandır.Tasarımı, çoğu hava elektrik aktarım hattının ihtiyaçlarını karşılamak için tasarlanmıştır..
Ana özellikler:
-
Elyaf Türleri: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (gereksinimlere göre seçim esnekliği sunar)
-
Lif Sayısı: Uygulama ihtiyaçlarına bağlı olarak 96 çekirdeğe kadar.
-
Voltaj aralığı: 110kV veya daha düşük gerilim seviyeleri olan elektrik hatları için uygundur.
Ana uygulamalar:
-
Yeni Üst Elektrik Hatları: Genellikle yeni inşa edilen yüksek voltajlı hatlarda kullanılan OPGW, hem zemin kablosu hem de iletişim aracı olarak hizmet verir.
-
Yüksek Lif Kapasitesi: Büyük fiber sayımlarını idare edebilir, bu da onu ultra yüksek voltajlı (UHV) iletim hatları için uygundur.
-
Yıldırım Koruması: OPGW kablosu, büyük kısa devre akımlarını taşıyarak sistemi yıldırım ve elektrik arızasından koruyarak temel koruma sağlar.
OPGW, modern enerji altyapısı için kolaylaştırılmış bir çözüm sunan güç iletim ve iletişim işlevlerini bütünleştirir.
Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları
Parametreler
PBT Alüminyum tüpü olan OPGW
| Özellikleri |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Tipik Tasarımları Sıranlı Paslanmaz Çelik Tüp
Çift Katman için tipik tasarım:
| Özellikleri |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
Üç katman için tipik tasarım:
| Özellikleri |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları
Tek Katmanlı Tipik Tasarım
| Özellikleri |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Çift Katmanlı Tipik Tasarım
| Özellikleri |
Lif Sayısı |
Çapraz ((mm) |
Ağırlık (kg/km) |
RTS(KN) |
Kısa devre ((KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Merkezi paslanmaz çelik gevşek borusunun OPGW Tipik tasarımları
Tek katman için tipik tasarım:
| Özellikleri |
Lif Sayısı |
Diametre (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa devre (KA2s) |
| OPGW-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42 (((43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Çift Katman için tipik tasarım:
| Özellikleri |
Lif Sayısı |
Diametre (mm) |
Ağırlık (kg/km) |
RTS (KN) |
Kısa devre (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 (99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
