İletişim Kablosu 24 Core AT/PE ADSS Fiber Optic Kablosu
Tüm Dielektrik 24 çekirdekli ADSS Fiber Optic Kablosu 100m Span ile
Ürün Tanımı
- Hayır.ADSS Kablo Yapımı:- Hayır.
-
- Hayır.Fiber çekirdek montajı- Hayır.
- Yüksek modüllü plastik boş tüplerde yerleştirilmiş 250μm lifler
- Su geçirmez jel bileşiği ile doldurulmuş tüpler
-
- Hayır.Merkezi Güçlendirme- Hayır.
- FRP (Fiber Reinforced Plastic) çekirdeği metal olmayan dayanıklılık elemanı olarak hizmet eder
- Kompakt dairesel çekirdek oluşturan ipli tüp konfigürasyonu
-
- Hayır.Koruyucu Katmanlar- Hayır.
- İç kabuk: İnce polietilen (PE) kaplama
- Dayanıklılık katmanı: Aramid ipliği takviye
- Dış kabuk: PE veya izleme karşıtı (AT) malzeme
Özellikleri
Kablo Özellikleri Açıklama:
Mekanik Performans
Esnek yapıyla ezilmeye dayanıklı tasarım
Tek FRP merkezi kuvvet elemanı
Su geçirmez koruma
Çift katmanlı mühürleme:
• 100% çekirdek dolumu
• Hidrofobik gevşek tüp bileşiği
Maddi Avantajlar
Hidrolize dayanıklı yüksek dayanıklı borular
Sıcaklık istikrarlı mekanik özellikleri
Fiber Koruma
Optik fiber koruma için özel dolgu bileşiği
Uygulama
Uçaktan döşeme yöntemi için uygundur
Depolama / Çalışma sıcaklığı: -40°C~+70°C
Optik özellikleri
| Parçalar |
Birim |
Özellikleri |
| G652D |
| Mod Alanı Çapı |
1310nm |
- Evet. |
9.2±0.4 |
| 1550nm |
- Evet. |
10.4±0.5 |
| Kaplama çapı |
- Evet. |
124.8±0.7 |
| Kaplama Dairesel Olmaması |
% |
≤0.7 |
| Çekirdek kaplama konsantrikliği hatası |
- Evet. |
≤0.5 |
| Kaplama çapı |
- Evet. |
245±5 |
| Kaplama Dairesel Olmaması |
% |
≤6.0 |
| Kaplama-kaplama konsantrikliği hatası |
- Evet. |
≤12 |
| Kablo kesimi dalga boyu |
nm |
acc≤1260 |
| En fazla zayıflama |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Teknik veriler
|
Uzunluk: 100 m
|
110kv altında
|
24 çekirdek
|
|
yapısal
Parametreler
|
Merkezi güç bileşenleri: FRP
|
Çaprağı: 1,5 mm
|
|
Boş tüp (gele dolu)
|
Dış çapı:1.8mm
|
|
İç kabuk PE
|
Kalınlığı: 0,9 mm
|
|
PE dış kabuğu
|
Kalınlığı:1.8mm
|
|
Teknik
Parametreler
|
Kabloun dış çapı
|
10.0mm
|
|
Kablo kesit alanı
|
95.03 mm2
|
|
Fiber modeli
|
G.652D
|
|
Kablo ağırlığı
|
85 kg/km
|
|
Adli çekim dayanıklılığı (RTS)
|
10 kn
|
|
Minimum izin verilen gerilim (MAT)
|
4kn
|
|
EDS
|
3.2kn
|
|
Young modülü
|
7.8 kn/mm2
|
|
Termal genişleme katsayısı
|
1.810-6/°C
|
|
Cruss direnci
|
Uzun vadeli: 100 n/100 mm
|
|
Kısa süreli:200 n/100 mm
|
|
İzin eğme yarıçapı
|
Uzun süreli (çalışırken) 220 mm
|
|
Kısa süreli (atlama sırasında) 360 mm
|
4-144 çekirdekli ADSS Fiber Optic Kablosu
|
Fiber
Sayın
|
Yapı |
Fiberler
tüp başına
|
Sıfır tüp
çapı
(mm)
|
CSM çapı
/pad çapı ((mm)
|
İsimsel Kalınlık
dış ceketten ((mm)
|
Kablo çapı
(mm)
|
Kablo
Ağırlık
(kg/km)
|
| 4 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1 + 6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1 + 6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1 + 8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |

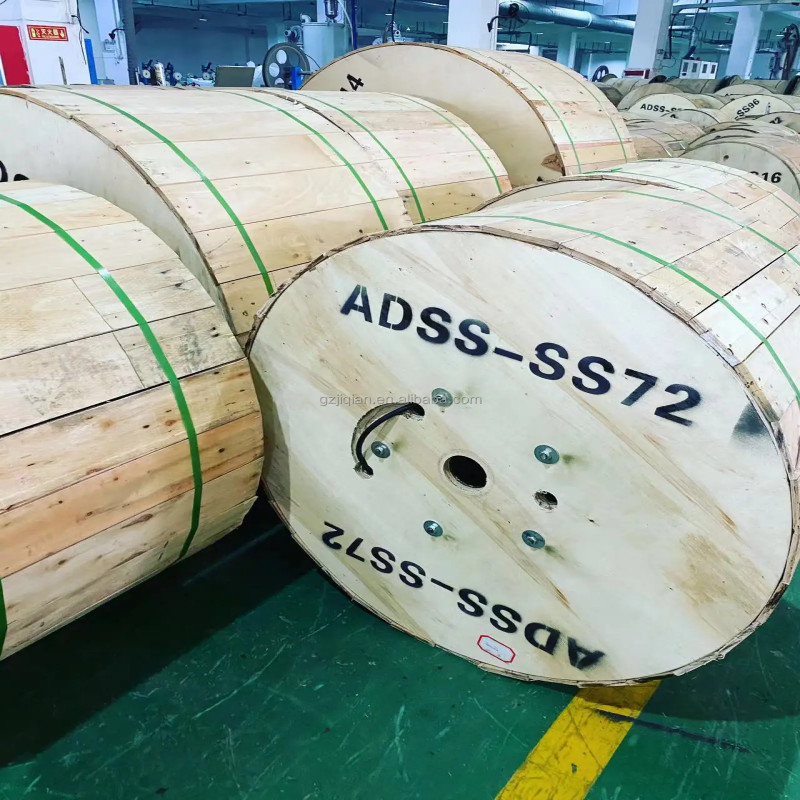

Paket Ayrıntıları
Tahta davul ihraç. Kablo normal nakliye uzunluğu 2km veya 3km olacaktır.
Alıcı tarafından istenirse diğer uzunluklar da mevcuttur.
| Kablo tipi |
Davul |
| Yükseklik (mm) |
Genişlik (mm) |
İç çapı (mm) |
Uzunluk
(km)
|
Davul türü |
| ADSS-4 |
900 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-6 |
900 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-8 |
900 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-12 |
900 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-24 |
900 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-36 |
900 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-48 |
950 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-72 |
950 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Çerezli ahşap davul |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Çerezli ahşap davul |
Not: Genellikle sadece test raporunu ambalaja ekleriz, ancak isteğiniz de mevcuttur.
Örneğin:
A.Şirket Adı
B.Tam ağırlık/net ağırlık
C. Fiber Türü
D.Kablo uzunluğu
Sık Sorulan Sorular
1- Ticaret şirketi mi, üreticisi mi?
Biz 10 yıllık deneyime sahip üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanlaştık.
Fabrikamız Guangzhou şehrinde, bizi ziyaret etmeye hoş geldiniz!
2- Kalite hakkında mı?
Üretim bittikten sonra her lif test edilmeden teslimat yapacağız.
Fiyat onayından sonra, kalitemizi kontrol etmek için ücretsiz numuneler isteyebilirsiniz.
3- Küçük siparişleri kabul eder misiniz?
Müşterilerimizin yeni projelerini destekliyoruz, çünkü işlerin her zaman küçük siparişlerden geldiğini biliyoruz.
4Teslimat süreniz nedir?
Genellikle yaklaşık 3-7 günlük iş günü, çoğunlukla sipariş miktarına bağlıdır.
Ama emin olun, ödeme yaptıktan sonra mallarınızı en kısa sürede ayarlayacağız.
5- OEM hizmeti kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz. Ürün üzerinde logonuzu yazdırabiliriz. Herhangi bir fikriniz mevcuttur.
