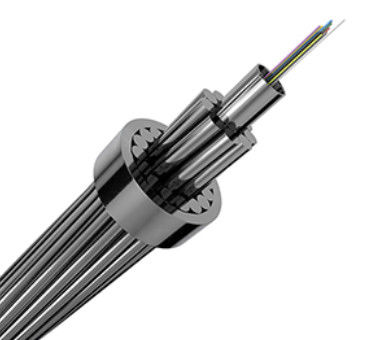

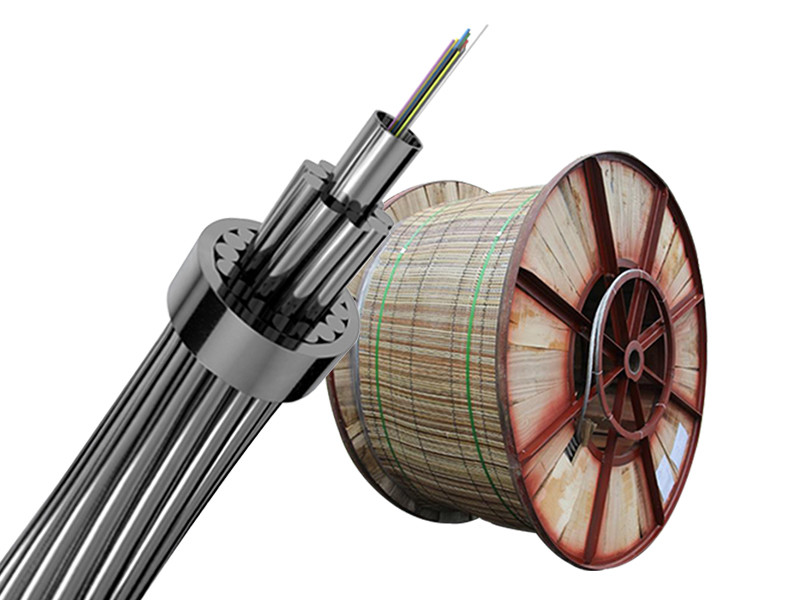

48 Çekirdekli OPGW Kompozit Üstten Topraklama Kablosu
İlgili kişi : Lillian
Telefon numarası : +8618122384553
Naber : +8618122384553
| Min sipariş miktarı : | 5 km | Fiyat : | 1680USD / km |
|---|---|---|---|

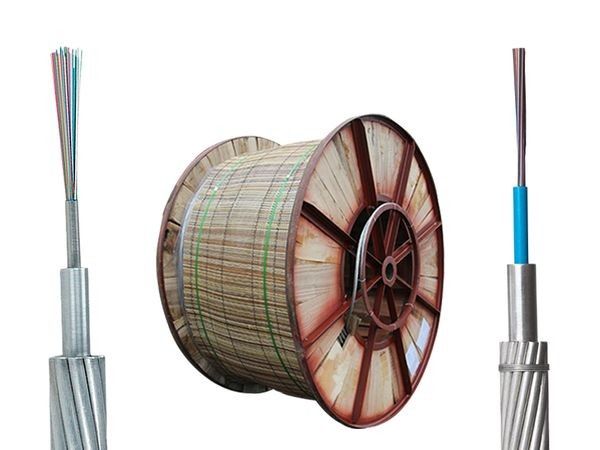

| Ambalaj bilgileri : | Bir ahşap tamburda 1/2/3/4/5 km | Teslim süresi : | 15 gün |
| Ödeme koşulları : | L/C, T/T, Western Union | Yetenek temini : | Günde 50 KM |
| Menşe yeri: | Guangdong Çin | Marka adı: | JQ/OEM |
|---|---|---|---|
| Sertifika: | ISO9001/CE/ROHS | Model numarası: | OPGW-24B1-86(87.6;55.8) |
|
Detay Bilgi |
|||
| Kablo çapı: | 12,4 mm | Destekleyici kesit: | 86,4 mm |
|---|---|---|---|
| AS telinin kesiti: | 68,8 mm | AL tüpünün kesiti: | 17,6 mm |
| Elyaf Türü: | Tekli Mod G652D | lif sayısı: | 24 Çekirdek |
| Yapı: | Birim tüp | Kurulum: | Güç sistemi |
| Elyaf markası: | Corning/ YOFC veya müşteriye özel | Elyaf Türü: | G652D G655 G657 |
| Vurgulamak: | 48 çekirdekli OPGW Kablosu,24 çekirdekli OPGW kablosu,Toprak Tel OPGW Kablosu |
||
Ürün Açıklaması
Bir OPGW'nin açıklaması
OPGW optik kablosu, optik fiber iletişim ağını oluşturmak için optik fiber'i yüksek voltajlı hava iletim hattının zemin kablosuna yerleştirmek.Bu yapının yerleştirme tel ve iletişim gibi ikili fonksiyonu var.. Optik güç zemin kablosu, metal tel sarması nedeniyle daha güvenilir, istikrarlı ve sağlamdır. Çünkü üst zemin kablosu ve optik kablo bir bütün olarak birleştirilir.optik kabloların diğer yöntemleriyle karşılaştırıldığında, inşaat süresi kısaltılır ve inşaat maliyeti tasarruf edilir.
OPGW Optik Kablo Özellikleri ve Avantajları
İyi paslanmaz çelik boru üretim teknolojisini kullanarak, boru, optik lifleri etkili bir şekilde koruyabilen su engelleme bileşikleriyle doludur
İyi kompaktlık ve yüksek germe dayanıklılığı
Kısa devre akımı, güç şebekesi ve iletişim ağı arasında çok az karşılıklı müdahaleye sahiptir.
Ortak toprak tel özelliklerine benzer şekilde, dikilmesi çok uygundur ve orijinal toprak telini doğrudan değiştirebilir.
OPGW esas olarak aksesuarlar,relay koruması,otomatik aktarım,yüksek voltajlı hatlarla birlikte kurulum için kullanılan güç iletişimi için kullanılır.

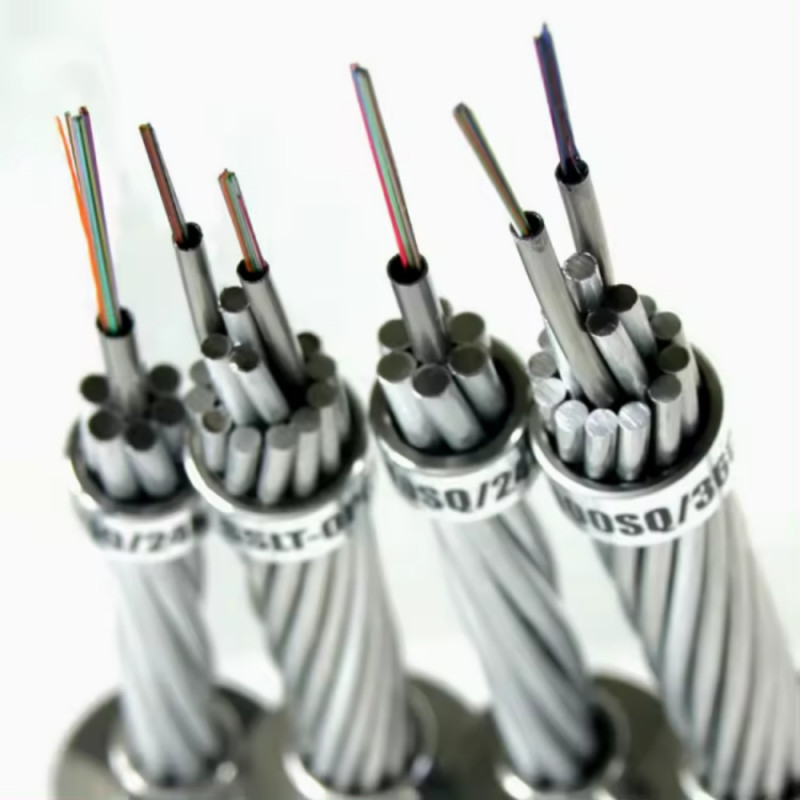

Stranded Optical Ground Wire (OPGW), iki veya üç katman alüminyum kaplama çelik tel ((ACS) veya karışım ACS tel ve alüminyum alaşım tel ile bağlanır.Tasarımı en yaygın elektrik hattı ihtiyaçlarına tamamen uyarlanmıştır..
Fiber türü:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 Seçenek olarak
Lif Sayısı:96 çekirdeğe kadar
Uygulanabilir Voltaj Aralığı:110KV ve daha düşük bir gerilim seviyesine sahip elektrik hatları.
Uygulamalar:Genellikle yeni inşa edilen havada elektrik hatlarında kullanılır. Çok sayıda lif ve ultra yüksek voltajlı (UHV) iletim hatlarının gereksinimlerini karşılayabilir.Büyük hata kısa devre akımı iletebilir yıldırım karşı koruma sağlayabilir

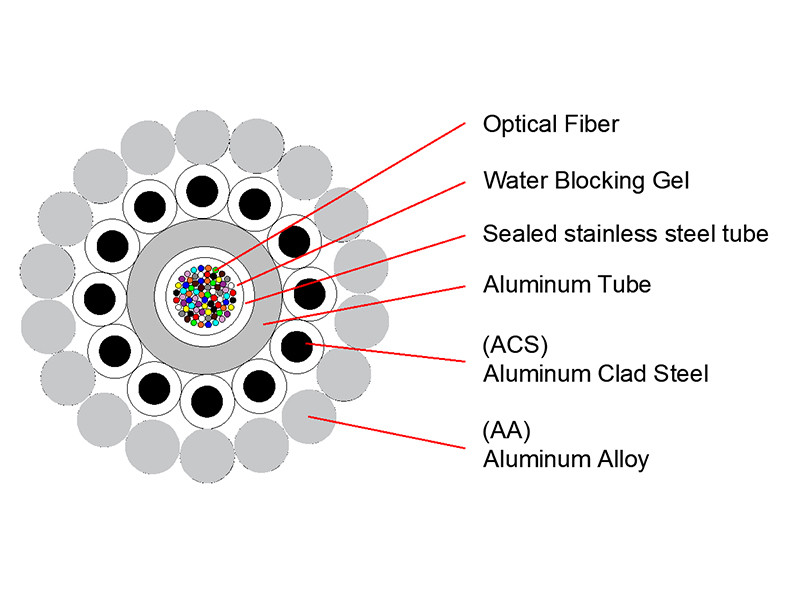

Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları
PBT Alüminyum tüpü olan OPGW
| Spesifikasyon | Lif Sayısı | Çapraz ((mm) | Ağırlık (kg/km) | RTS(KN) | Kısa devre ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
OPGW Tipik Tasarımları Sıranlı Paslanmaz Çelik Tüp
Çift Katman için tipik tasarım:
| Spesifikasyon | Lif Sayısı | Çapraz ((mm) | Ağırlık (kg/km) | RTS(KN) | Kısa devre (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
Üç katman için tipik tasarım:
| Spesifikasyon | Lif Sayısı | Çapraz ((mm) | Ağırlık (kg/km) | RTS(KN) | Kısa devre (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Merkezi AL kaplı paslanmaz çelik borusunun OPGW Tipik tasarımları
Tek Katmanlı Tipik Tasarım
| Spesifikasyon | Lif Sayısı | Çapraz ((mm) | Ağırlık (kg/km) | RTS(KN) | Kısa devre ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Çift Katmanlı Tipik Tasarım
| Spesifikasyon | Lif Sayısı | Çapraz ((mm) | Ağırlık (kg/km) | RTS(KN) | Kısa devre ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Merkezi paslanmaz çelik gevşek borusunun OPGW Tipik tasarımları
Tek katman için tipik tasarım:
| Spesifikasyon | Lif Sayısı | Diametre (mm) | Ağırlık (kg/km) | RTS (KN) | Kısa devre (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (((43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 ((80).8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Çift Katman için tipik tasarım:
| Spesifikasyon | Lif Sayısı | Diametre (mm) | Ağırlık (kg/km) | RTS (KN) | Kısa devre (KA2s) |
| OPGW-96 (((121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (((121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 (((109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
