Fabrika Fiyat Açık ADSS Gevşek tüp FRP 12 24 48 72 96 144 Çekirdek tek modlu fiber kablo
ADSS açıklaması
Tamamen dieletrik kendinden destekli optik kablo (ADSS), tüm orta malzemelerden oluşan, gerekli malzemeleri içeren bir tür metalik olmayan optik kablodur.
destek sisteminin kendisi ve doğrudan güç kulesine asılabilir.Esas olarak havai yüksek voltajlı iletim sisteminin iletişim yolu için kullanılır,
ve yıldırıma eğilimli alan, geniş açıklık ve diğer havai döşeme ortamlarının iletişim hattı için de kullanılabilir. Kendinden destekli kablo anlamına gelir
kendi kendini güçlendiren elemanlar, ağırlığa ve dış yüke dayanabilir.
Özellikler
· Gücü kapatmadan kurulabilir
· Mükemmel AT performansı, AT kılıfının çalışma noktasındaki maksimum endüktif değer 25kV'a ulaşabilir
· Buz ve rüzgarın neden olduğu yükü ve kulelerdeki yükü azaltan hafif ve küçük çap
ve arka destekler
· Büyük açıklık uzunlukları ve en büyük açıklık 1000m'nin üzerindedir
· Çekme mukavemeti ve sıcaklığın iyi performansı
· Tasarım ömrü 30 yıldır
·Başvuru
ADSS kablosu tasarlanırken havai enerji hatlarının gerçek durumu tamamen dikkate alınır.110kV altındaki havai enerji hatları için,
PE dış kılıf uygulanır.110 kV'a eşit veya üzerindeki elektrik hatları için AT dış kılıf uygulanır.Aramid miktarının ve bükümün özel tasarımı
Süreç, çeşitli açıklıklardaki talebi karşılayabilir.
·standartlar
ADSS kablosu, IEEE P 1222 Standardı ve IEC 60794-1 ile uyumludur.
Yapı ve Teknik Özellikler
1.ADSS tek ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7 |
9.8 |
82 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7 |
9.8 |
82 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7 |
9.8 |
82 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7 |
9.8 |
82 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7 |
9.8 |
86 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7 |
10.2 |
89 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7 |
10.6 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1.7 |
15.2 |
176 |
189 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
2. ADSS çift ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
16.5 |
212 |
228 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
|
Elyaf türü
|
zayıflama
(+20°C)
|
Bant genişliği
|
Optik kablo kesme dalga boyu
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0,22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Ayrıntılar resim gösterir
tek ceketli ADSS fiber kablo
çift cidarlı ADSS fiber optik kablo

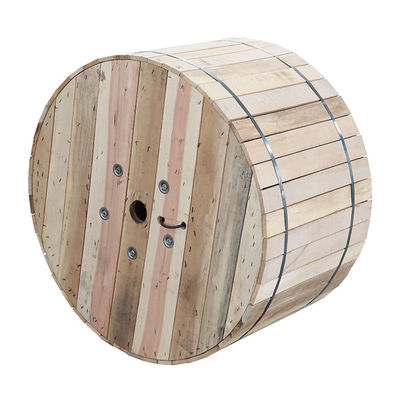

Paketleme:
1. Doğrudan fabrika mısınız?
Fiber Optik Kablo, MPO Koparma Kablosu, Fiber Optik Yama Kablosu konusunda uzmanlaşmış profesyonel bir Kablo üreticisi olarak.
Ürünlerimiz ağırlıklı olarak Avrupa, Güney Amerika ve diğer bazı ülke ve bölgelere ihraç edilmektedir.
2. Ana ürünleriniz nelerdir?
Dış mekan fiber optik kablolar, iç mekan fiber optik kablolar FTTH Düşürme kablolar ADSS
İç mekan zırhlı ara kablolar fiber kablo Optik ara kablolar Sc LC FC ST MTP MPO optik ara bağlantı kablosu
3. Ürün kalitesi garanti süresi?
Fiber optik kablo için 20 yıl Garanti
4. Hammadde sertifikanız var mı?
Nitelikli ISO9001 ROHS hammadde tedarikçileri ile uzun vadeli ilişki işbirliği kuruyoruz
