Tepegöz Dış mekan tek ceketli çok çekirdekli Tek Modlu ADSS Fiber Optik Kablo
ADSS açıklaması
Optik Kablo ADSS
Elyaflar, yüksek modüllü bir plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulmuştur.
Fiber Takviyeli Plastik (FRP), metalik olmayan bir güç elemanı olarak çekirdeğin merkezinde bulunur.Tüpler (ve dolgu maddeleri) bükülü
mukavemet elemanının etrafında kompakt ve dairesel bir çekirdeğe dönüşür.Kablo çekirdeği, su girişinden korumak için dolgu jeli ile doldurulur.
Kevlar ipliği, güçlendirici güç elemanı olarak kablo çekirdeğini çevreler, ardından kablo bir PE kılıf ile tamamlanır.
Özellikler
· Gücü kapatmadan kurulabilir
· Mükemmel AT performansı, AT kılıfının çalışma noktasındaki maksimum endüktif değer 25kV'a ulaşabilir
· Buz ve rüzgarın neden olduğu yükü ve kulelerdeki yükü azaltan hafif ve küçük çap
ve arka destekler
· Büyük açıklık uzunlukları ve en büyük açıklık 1000m'nin üzerindedir
· Çekme mukavemeti ve sıcaklığın iyi performansı
· Tasarım ömrü 30 yıldır
·Başvuru
ADSS kablosu tasarlanırken havai enerji hatlarının gerçek durumu tamamen dikkate alınır.110kV altındaki havai enerji hatları için,
PE dış kılıf uygulanır.110 kV'a eşit veya üzerindeki elektrik hatları için AT dış kılıf uygulanır.Aramid miktarının ve bükümün özel tasarımı
Süreç, çeşitli açıklıklardaki talebi karşılayabilir.
·standartlar
ADSS kablosu, IEEE P 1222 Standardı ve IEC 60794-1 ile uyumludur.
Yapı ve Teknik Özellikler
1.ADSS tek ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
90 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
15.2 |
176 |
189 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
2. ADSS çift ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
16.5 |
212 |
228 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
|
Elyaf türü
|
zayıflama
(+20°C)
|
Bant genişliği
|
Optik kablo kesme dalga boyu
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0,22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Ayrıntılar resim gösterir

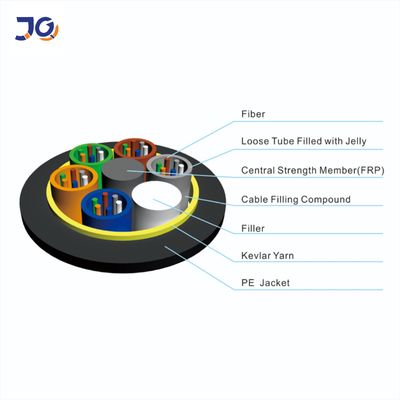

tek ceketli ADSS fiber kablo
çift cidarlı ADSS fiber optik kablo

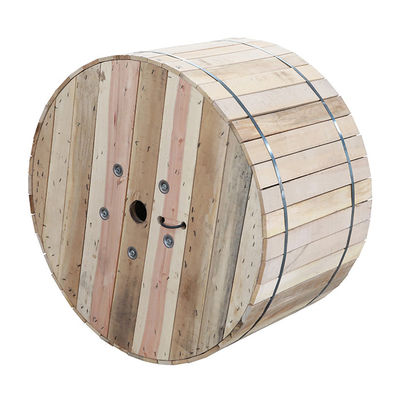

Paketleme:
