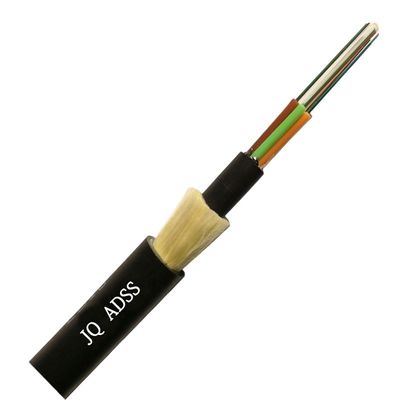

havai dış mekan 12/24 hilos tekli mod G652 ADSS Kevlar'lı Fiber Optik Kablo
ADSS açıklaması
ADSS kablosu, normal çalışmanın dış ortamın etkisine dayanabilmesini sağlamak için yüksek bir gerilme mukavemetine sahip olması gereken, kendi kendini destekleyen baş üstü döşemedir.
ADSS kablosunun ana taşıyıcı bileşeni aramidon ipliğidir, yapıya göre merkez boru tipine ve laminasyon tipine iki ayrılabilir,
laminasyon tipi yapı, tek kılıflı ve çift kılıflı yapıya, güç iletişim kablosu ADSS tamamen orta kendinden destekli kabloya ayrılmıştır.
Özellikler
1. Düşük zayıflama, düşük dağılım Uygun tasarım ve hassas aşırı uzunluk kontrolü, kablonun olağanüstü olmasını sağlar
2. mekanik ve çevresel performans.
3. Metalik olmayan yapı, kablonun elektromanyetik parazite karşı iyi direnç göstermesini sağlar.
4. Mukavemet elemanı olarak yüksek mukavemetli aramid ipliği, kablonun yüksek gerilme direncini, küçük çapını ve hafifliğini sağlar;
farklı hava koşulları ve farklı kurulum aralıkları.
5. Özel AT (izleme önleyici) dış kılıf (opsiyonel), iyi bir elektro-erozyon direnci performansı sunar.
Ayrıntılar resim gösterir
Yapı ve Teknik Özellikler
1.ADSS tek ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 6 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 8 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 12 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
82 |
90 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
9,8±0,2 |
85 |
94 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
10.0±0.2 |
88 |
96 |
| 72 |
1+6 |
12 |
2,2±0,1 |
2.0/2.0 |
1.7 |
10,5±0,2 |
98 |
106 |
| 96 |
1+8 |
12 |
2,2±0,1 |
2.0/3.4 |
1.7 |
12.0±0.2 |
123 |
134 |
| 144 |
1+12 |
12 |
2,2±0,1 |
3,0/7,2 |
1.7 |
15,2±0,2 |
175 |
185 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
2. ADSS çift ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12.0±0.1 |
125 |
135 |
| 6 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12.0±0.1 |
125 |
135 |
| 8 |
1+6 |
4 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12.0±0.1 |
125 |
135 |
| 12 |
1+6 |
6 |
1,9±0,1 |
2.0/2.0 |
1.7 |
12.0±0.1 |
125 |
135 |
| 24 |
1+6 |
6 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12.0±0.1 |
128 |
138 |
| 48 |
1+6 |
12 |
2,0±0,1 |
2.0/2.0 |
1.7 |
12,5±0,1 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2±0,1 |
2.0/2.0 |
1.7 |
13,2±0,1 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2±0,1 |
2.0/3.4 |
1.7 |
14,5±0,1 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2±0,1 |
3,0/7,2 |
1.7 |
16,5±0,1 |
212 |
228 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
|
Elyaf türü
|
zayıflama
(+20°C)
|
Bant genişliği
|
Optik kablo kesme dalga boyu
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0,22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
Uygulama: Kendinden destekli ek yük
Paketleme:
SSS
1. S: Bir fabrika veya ticaret şirketi misiniz?
C: Biz bir fabrikayız
2. S: Adedi Nedir?
C: Fiber Optik kablonun minimum sipariş miktarı 10 km'dir.
3. S: Hangi marka elyaf kullanıyorsunuz?
A:YOFC, Fiberhome, vb.
4. S: Küçük siparişi kabul edebilir misiniz?
C: Evet, küçük sipariş mevcuttur. İşlerin her zaman küçük siparişten geldiğini bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.
5. S: Teslim süresi nedir?
A: genel teslimat süresi, sipariş onaylandıktan sonra 5-7 gündür.Sipariş miktarına bağlıdır.
6. Özelleştirilmiş ürünler ve logo tedarik edebilir misiniz?
C: Evet.OEM hizmeti veriyoruz.
7. Ödeme koşullarınız nedir?
C: Sevkiyat öncesi T/T,L/C,Western Union, %30 Mevduat ve %70 kabul ediyoruz.
