Açık hava fiber optik kablosu 6 / 12/24/36/48/96/144 Core ADSS G652D
İlgili kişi : JQ CABLE
Telefon numarası : +15079563166
Naber : +15079563166
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 5-8 iş günü | Ödeme koşulları : | L/C, T/T, Western Union |
| Yetenek temini : | Ayda 4500KM |
| Menşe yeri: | guangzhou | Marka adı: | JQ/OEM |
|---|---|---|---|
| Sertifika: | ISO9001 ROHS CE-EMC FCC SDOC | Model numarası: | ADSS-48B1 |
|
Detay Bilgi |
|||
| lif türü: | YOFC veya Fiberhome istek olarak | lif sayısı: | 4 -144 Çekirdek |
|---|---|---|---|
| Renk: | Siyah, Özelleştirilmiş | Uzunluk: | özelleştirilmiş uzunluk |
| Ceket malzemesi: | PE veya AT | İsim: | ADSS Fiber Optik Kablo |
| Güç üyesi: | FRP merkezi güç üyesi | Çalışma sıcaklığı: | -40 ~ +60 C |
| açıklık: | 50/100/200/300/400m | Kurulum: | kendini destekleyen Anten |
| Vurgulamak: | 144 Çekirdekli Tüm Dielektrik ADSS Kablosu,FRP Tüm Dielektrik ADSS Kablosu,frp gücü adss OFC kablosu |
||
Ürün Açıklaması

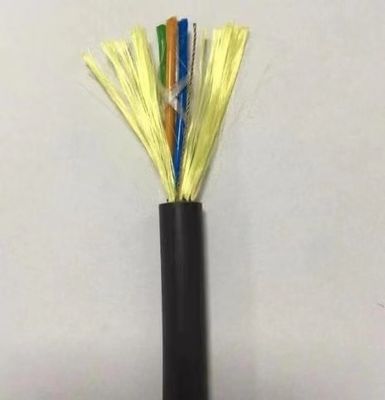

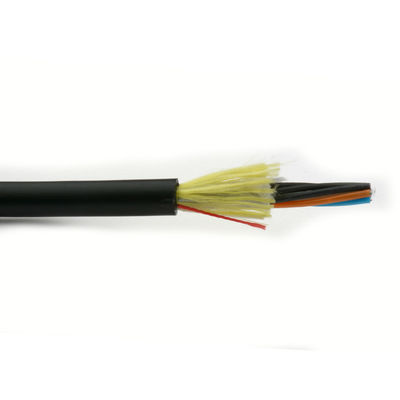

Tüm Dielektrik ADSS Fiber Kablo Açıklığı 100M, PE Kılıflı Kendinden Destekli Hava Kablosu
Ürün Açıklaması

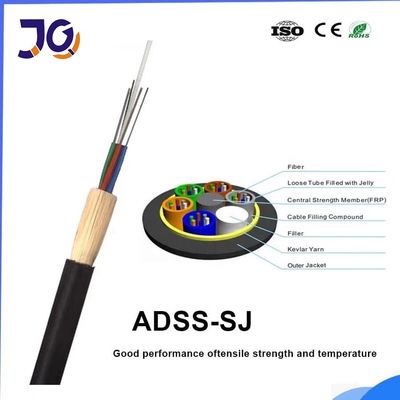

ADSS kablosu metalik olmayan malzemeden yapılmıştır ve havadan enerji nakil hattı ile kendini destekler.Gerilme dirençli malzeme, yüksek elastikiyet modüllerine sahip aramid ipliktir.Ve yapıyı optimize etmek, kablonun ağırlığını ve mekanik ve fiziksel özelliklerini uygun şekilde dağıtabilir ve kule üzerindeki yükü en aza indirebilir.Gevşek boru yapısı, jöle dolgulu borular, elemanlar (tüpler ve dolgu çubukları) ve metalik olmayan merkezi mukavemet elemanının etrafına yerleştirilmiş su bloke edici iplik, kablo çekirdeğini bağlamak için kullanılan polyester iplikler, kablo çekirdeğinin etrafına uzunlamasına sarılmış su bloke edici bant, thenaramid iplik güçlendirilmiş ve PE dış kılıf.
özellikleri
Optimum kablo yapısı, yüksek fiber yoğunluğu.
Doğru lif uzunluğu dengesi, istikrarlı performans sağlar.
Su blokajı için kablo çekirdeğinde jel yok, düşük karbonlu ve çevre dostu.
Kılıfta Yapı İnovasyonu, üfleme performansını arttırır.
Performans için kanıtlanmış gevşek boru tasarımı
Küçük çaplı, hafif ve düşük sürtünmeli kılıf tasarımı
Mükemmel üfleme uzunluğu ve hızlı, güvenli ve uygun maliyetli kurulum
Mükemmel su engelleme performansı ve daha kolay kullanım için Drycore tasarımı
SZ büküm tasarımı, orta açıklıkta kolay erişim sağlar ve fiberleri kurulum ve çevresel zorluklardan yalıtır
Gerektiğinde kolay kurulum ve kaldırma
örnekler
Uygulama
Havadan Döşeme yöntemine uygun
Depolama / Çalışma Sıcaklığı: -40℃~+70℃
Optik Özellikler
| Öğeler | Birim | Şartname | |
| G652D | |||
| Mod Alan Çapı | 1310nm | um | 9.2±0,4 |
| 1550nm | um | 10.4±0,5 | |
| Kaplama Çapı | um | 124.8±0.7 | |
| Kaplama Dairesel Olmayan | % | ≤0.7 | |
| Çekirdek Kaplama Eşmerkezlilik Hatası | um | ≤0,5 | |
| Kaplama Çapı | um | 245±5 | |
| Kaplama Dairesel Olmayan | % | ≤6.0 | |
| Kaplama-Kaplama Eşmerkezlilik Hatası | um | ≤12 | |
| Kablo Kesme Dalga Boyu | nm | acc≤1260 | |
| Zayıflama (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Teknik veri
|
Açıklık : 100m |
110kv altında |
48 çekirdek |
|
yapısal parametre |
Merkezi mukavemet bileşenleri: FRP |
Çap : 1.5mm |
|
Gevşek tüp (jöle dolu) |
Dış çap: 1.8mm |
|
|
İç kılıf PE |
Kalınlık: 0.9mm |
|
|
dış kılıf PE |
Kalınlık: 1.8mm |
|
|
Teknik parametre |
Kablonun dış çapı |
10.0 mm |
|
kablo kesit alanı |
95,03 mm2 |
|
|
lif modeli |
G.652D |
|
|
kablo ağırlığı |
85kg/km |
|
|
Nominal çekme mukavemeti (RTS) |
10 bin |
|
|
İzin verilen minimum gerilim (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Gencin modülü |
7,8 kn/mm2 |
|
|
Termal Genleşme katsayısı |
1.810-6/°C |
|
|
haç direnci |
Uzun vadeli :1100 n/100mm |
|
|
kısa vadeli:2200 n/100mm |
||
|
İzin bükülmüş yarıçapı |
Uzun süreli (koşarken) 220 mm |
|
|
Kısa süreli (döşeme sırasında) 360 mm |
4-144 çekirdekli ADSS Fiber Optik Kablo
|
Lif saymak |
Yapı |
lifler tüp başına |
gevşek tüp çap (mm) |
CSM çapı / ped çapı (mm) |
Nominal Kalınlık dış ceket (mm) |
kablo çapı (mm) |
Kablo Ağırlık (kg/km) |
| 4 | 1+6 | 4 | 2,0±0,1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2,0±0,1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2,0±0,1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2,0±0,1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2,0±0,1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2,0±0,1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1.7 | 11,1±0,5 | 93 |
| 72 | 1+6 | 12 | 2,2±0,1 | 2.6/2.6 | 1.7 | 11,1±0,5 | 95 |
| 96 | 1+8 | 12 | 2,2±0,1 | 3.0/3.9 | 1.7 | 12,5±0,5 | 122 |
| 144 | 1+12 | 12 | 2,2±0,1 | 3.5/6.4 | 1.7 | 15,5±0,5 | 185 |
