Tek Ceketli ADSS Fiber Optic Kablo 80m 100m 120m Genişlik
İlgili kişi : JQ CABLE
Telefon numarası : +8618122383351
Naber : +8618122383351
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 3-5 gün, sipariş miktarına bağlıdır | Ödeme koşulları : | L / C, T / T, Batı Birliği, Alipay |
| Yetenek temini : | Aylık 4500 |
| Menşe yeri: | Çin | Marka adı: | Jiqian |
|---|---|---|---|
| Sertifika: | ISO 9001/CE/ROHS/FCC | Model numarası: | ADSS-12 |
|
Detay Bilgi |
|||
| Menşe yeri: | Guangzhou, Çin | Kablo markası: | Jiqian |
|---|---|---|---|
| iletken sayısı: | ≥ 10 | Sertleştirme: | ISO 9001 / CE / ROHS / FCC |
| Üretici firma: | Evet | Uygulama: | havai |
| Dış kılıf: | PE | Lif sayısı: | 2-288 |
| Depolama ve kullanım sıcaklığı: | -40 ℃ ile + 70 ℃. | ||
| Vurgulamak: | Kevlar İplik ADSS Fiber Optik Kablo,400m ADSS Fiber Optik Kablo |
||
Ürün Açıklaması

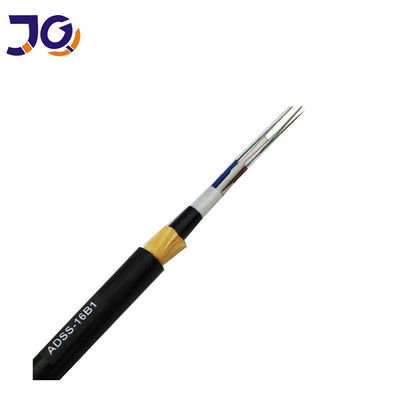

Açıklık 100/200 / 400m Kevlar iplik ADSS Dış Mekan Kendinden destekli fiber optik kablo

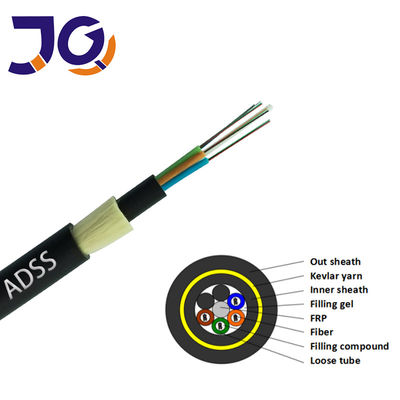

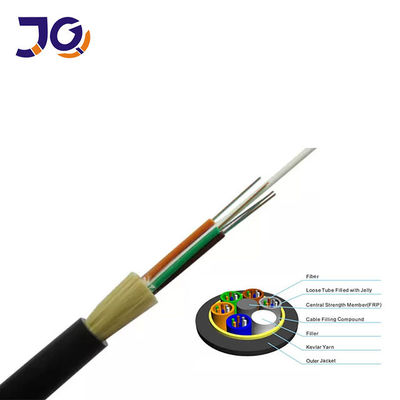

ADSS kablosu gevşek boru örgülüdür.250μm lifler, yüksek modüllü plastiklerden yapılmış gevşek bir tüp içine yerleştirilmiştir.
Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.Tüpler (ve dolgular) bir FRP etrafında bükülür
(Fiber Takviyeli Plastik), kompakt ve dairesel bir kablo çekirdeğine metalik olmayan bir merkezi güçlendirme elemanı olarak.
Kablo çekirdeği dolgu macunu ile doldurulduktan sonra.ince PE (polietilen) iç kılıf ile kaplanmıştır.
Mukavemet elemanı olarak iç kılıf üzerine örgülü aramid iplik tabakası uygulandıktan sonra,
kablo PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.
Özellikleri
• Gücü kesmeden kurulabilir
• Hafif ve küçük kablo çapı, buzun, rüzgarın ve yükün kule ve destek üzerindeki etkisini azaltır
• Geniş açıklık, maksimum açıklık 1000 metreden fazladır
• Mükemmel gerilme özelliklerine ve sıcaklık özelliklerine sahiptir
• Yaşam beklentisi 30 yıl
Yapı ve Teknik Özellikler ADSS-SJ (50-150M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Mukavemet (kN) |
Mukavemet Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Yapı ve Teknik Özellikler ADSS-DJ (50-750M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Mukavemet (kN) |
Mukavemet Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Optik karakteristik
|
Elyaf türü |
Zayıflama (+ 20 ℃) |
Bant genişliği |
Sayısal açıklık |
Optik kablo kesme dalgaboyu |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0.36dB / km | ≤0,22 dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB / km | ≤0,23 dB / km | --- | --- | --- | ≤1450nm |
| 50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0.200 ± 0.015 NA | --- |
| 62,5 / 125 µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0.275 ± 0.015 NA | --- |
Uygulama: Kendinden destekli ek yük
Paketleme:
