Tamamı Dielektrik Kendinden Destekli ADSS Fiber Optik Kablo 100m Açıklıklı

Min sipariş miktarı : 1km Ambalaj bilgileri : ahşap davul
Teslim süresi : 5-8 iş günü Ödeme koşulları : L / C, T / T, Western Union
Yetenek temini : Aylık 4500km
Menşe yeri: Guangzhou Marka adı: JQ/OEM
Sertifika: ISO9001 ROHS CE-EMC FCC SDOC Model numarası: ADSS-24B1

Detay Bilgi

Elyaf Türü: YOFC veya Fiberhome istek olarak Fiber sayısı: 4-144 Çekirdek
renk: Siyah, Özelleştirilmiş uzunluk: 2km veya özelleştirilmiş uzunluk
Ceket Malzemesi: PE veya AT ad: ADSS Optik Fiber Kablo
Güç Üyesi: FRP merkezi güç üyesi Çalışma sıcaklığı: -40 ~ +60 C
SPAN: 50/100/200/300 / 400m Kurulum: kendinden destekli Anten
Vurgulamak:

100m ADSS Fiber Optik Kablo

,

SDOC ADSS Fiber Optik Kablo

Ürün Açıklaması

İletişim Kablosu 24 Çekirdekli AT / PE ADSS Fiber Optik Kablo

100m Açıklıklı Tüm Dielektrik Kendinden destekli 24 Çekirdekli ADSS Fiber Optik Kablo



Ürün Açıklaması

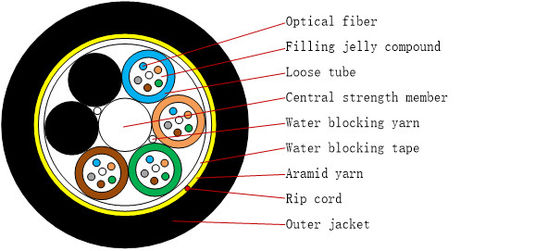

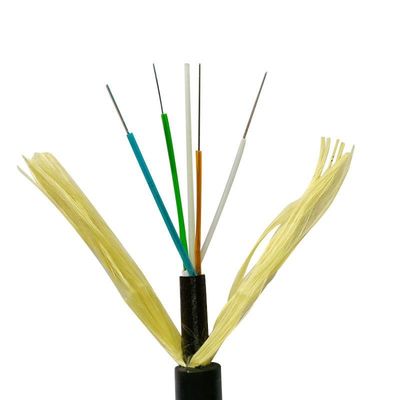

ADSS kablosu gevşek boru örgülüdür.250μm lifler, yüksek modüllü plastiklerden yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler, suya dayanıklı bir dolgu bileşiği ile doldurulmuştur.Borular (ve dolgular), kompakt ve dairesel bir kablo çekirdeği halinde metalik olmayan bir merkezi güçlendirme elemanı olarak bir FRP (Fiberle Güçlendirilmiş Plastik) etrafına sarılır.Kablo çekirdeği dolgu macunu ile doldurulduktan sonra.ince PE (polietilen) iç kılıf ile kaplanmıştır.Mukavemet elemanı olarak iç kılıf üzerine örgülü aramid iplik tabakası uygulandıktan sonra, kablo PE veya AT (anti-track) dış kılıf ile tamamlanır.





Tamamı Dielektrik Kendinden Destekli ADSS Fiber Optik Kablo 100m Açıklıklı 0

Tamamı Dielektrik Kendinden Destekli ADSS Fiber Optik Kablo 100m Açıklıklı 1



Özellikleri

Ezilme direnci ve esnekliği, Kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır.

% 100 kablo çekirdeği dolgusu, Gevşek tüp doldurma bileşiği

İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp dolgu bileşiği, elyafın kritik bir şekilde korunmasını sağlar
Merkezi güçlendirme elemanı olarak Tek Elyaf Takviyeli Plastik





Uygulama

Havadan Döşeme yöntemine uygun

Depolama / Çalışma Sıcaklığı: -40 ℃ ~ + 70 ℃




Optik Özellikler

Öğeler Birim Şartname
G652D
Mod Alan Çapı 1310 nm um 9.2±0.4
1550 nm um 10.4±0.5
Kaplama Çapı um 124.8±0.7
Dış Cephe Kaplama %  0.7
Çekirdek Kaplama Eşmerkezlilik Hatası um  0.5
Kaplama Çapı um 245±5
Kaplama Daireselliği %  6.0
Kaplama-Kaplama Eşmerkezlilik Hatası um  12
Kablo Kesim Dalgaboyu nm acc≤1260
Zayıflama (maks.) 1310 nm dB / km 0.36
1550 nm dBkm 0.22







Teknik veri



Açıklık: 100m



110kv'nin altında



24 çekirdek



yapısal

parametre



Merkezi güç bileşenleri: FRP



Çapı: 1.5mm



Gevşek tüp (jöle dolu)



Dış çap: 1.8mm



İç kılıf PE



Kalınlık: 0,9 mm



dış kılıf PE



Kalınlık: 1,8 mm



Teknik

parametre



Kablonun dış çapı

10.0mm



kablo kesit alanı



95,03 mm2



Elyaf modeli



G.652D



Kablonun ağırlığı



85kg / km



Anma çekme dayanımı (RTS)



10 kn



İzin verilen minimum gerilim (MAT)



4kn



EDS



3.2kn



Gencin modülü



7,8 kn / mm2



Termal Genleşme katsayısı



1.810-6 /° C



Cruss direnci



Uzun vadeli: 1100 n / 100 mm



kısa vadeli: 2200 n / 100 mm



İzin bükülmüş yarıçapı



Uzun süreli (koşarken) 220 mm



Kısa süreli (döşerken) 360 mm



4-144 çekirdekli ADSS Fiber Optik Kablo

Lif

Miktar

Yapısı

Lifler

tüp başına

Gevşek tüp

çap

(mm)

CSM çapı

/ ped çapı (mm)

Nominal Kalınlık

dış kılıfın (mm)

Kablo çapı

(mm)

Kablo

Ağırlık

(kg / km)

4 1 + 6 4 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 81
6 1 + 6 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 81
8 1 + 6 4 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 82
12 1 + 6 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 82
24 1 + 6 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 83
36 1 + 6 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 84
48 1 + 6 12 2.2 ± 0.1 2.6 / 2.6 1.7 11.1 ± 0.5 93
72 1 + 6 12 2.2 ± 0.1 2.6 / 2.6 1.7 11.1 ± 0.5 95
96 1 + 8 12 2.2 ± 0.1 3.0 / 3.9 1.7 12.5 ± 0.5 122
144 1 + 12 12 2.2 ± 0.1 3.5 / 6.4 1.7 15.5 ± 0.5 185





Paket Detayı

İhracat Ahşap tambur, Kablonun normal nakliye uzunluğu 2km veya 3km olacaktır.
Alıcı tarafından istenirse diğer uzunluk da mevcuttur.

Kablo tipi Davul
Yükseklik (mm) Genişlik (mm) İç çap (mm)

Uzunluk

(km)

Davul tipi
ADSS-4 900 760 500 2 Kontrplak ahşap davul
ADSS-6 900 760 500 2 Kontrplak ahşap davul
ADSS-8 900 760 500 2 Kontrplak ahşap davul
ADSS-12 900 760 500 2 Kontrplak ahşap davul
ADSS-24 900 760 500 2 Kontrplak ahşap davul
ADSS-36 900 760 500 2 Kontrplak ahşap davul
ADSS-48 950 760 500 2 Kontrplak ahşap davul
ADSS-72 950 760 500 2 Kontrplak ahşap davul
ADSS-96 1000 760 500 2 Kontrplak ahşap davul
ADSS-144 1200 760 500 2 Kontrplak ahşap davul

Mark: Genellikle test raporunu paketin üzerine ekleriz, ancak talebiniz de mevcuttur.
Örneğin:
A. Şirket Adı
B. Brüt / Net Ağırlık
C. Elyaf Türü
D. Kablo Uzunluğu

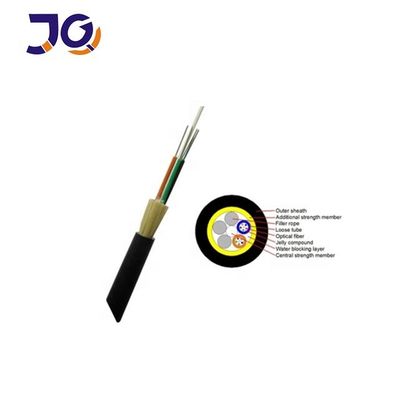

Tamamı Dielektrik Kendinden Destekli ADSS Fiber Optik Kablo 100m Açıklıklı 2





SSS

1. Ticaret yapan bir şirket veya üretici misiniz?
10 yıllık deneyime sahip üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanız.
fiber optik kablo, damla kablosu ve yol kablosu vb. için.Fabrikamız Guangzhou şehrinde, bizi ziyaret etmenizi bekliyoruz!

2. kalite hakkında?
Üretim bittikten sonra her elyafı test etmeden önce teslim edeceğiz.
Fiyat onayından sonra ücretsiz olarak talep edebilirsiniz Kalitemizi kontrol etmek için örnekler.

3. Küçük sipariş kabul edebilir misiniz?
Evet, küçük sipariş mevcuttur.İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.

4. teslim süreniz nedir?
Genellikle yaklaşık 3-7gün iş günü, esas olarak sipariş miktarına bağlıdır.
Ancak, ödemenizden sonra en kısa sürede mallarınızı ayarlayacağımızdan emin olabilirsiniz.

5. OEM hizmetini kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz.Logonuzu ürün üzerine basabiliriz.Sizden herhangi bir fikir mevcut.
