Açık Hava İçin ADSS Tüm Dielektrik Tek Modlu Fiber Optik Kablo

Min sipariş miktarı : 1km Ambalaj bilgileri : ahşap davul
Teslim süresi : 3-5 gün, sipariş miktarına bağlıdır Ödeme koşulları : L / C, T / T, Batı Birliği, Alipay
Yetenek temini : Aylık 4500
Marka adı: Jiqian Sertifika: ISO9001 CE ROHS FCC
Model numarası: ADSS-24B1

Detay Bilgi

Menşe yeri: Guangzhou, Çin Kablo markası: Jiqian
iletken sayısı: ≥ 10 Sertleştirme: ISO9001 CE ROHS FCC
Üretici firma: Evet Uygulama: havai
Dış kılıf: PE Lif sayısı: 2-288
Depolama ve kullanım sıcaklığı: -40 ℃ ile + 70 ℃.
Vurgulamak:

Havadan ADSS Fiber Optik Kablo

,

250µm ADSS Fiber Optik Kablo

Ürün Açıklaması

Açık Hava İçin ADSS Tüm Dielektrik Tek Modlu 24 Çekirdekli Fiber Optik Kablo

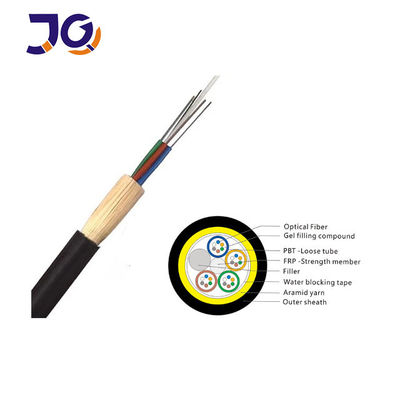

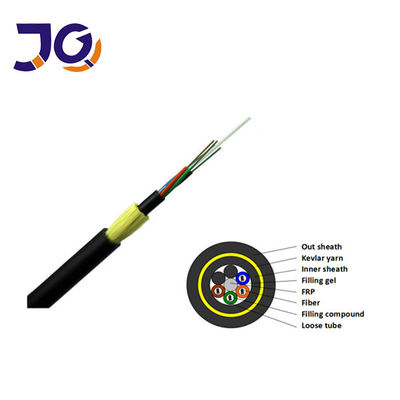

ADSS optik kablosu gevşek bir boru örgülü yapıya sahiptir.250µm optik fiber, yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kılıflanmıştır,

ve gevşek tüp su geçirmez bileşik ile doldurulur.Gevşek boru (ve doldurma halatı), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeği (FRP) etrafında bükülür ve kablo çekirdeğindeki boşluklar su engelleme gresi ile doldurulur.Kablo çekirdeği bir polietilen (PE) iç kılıfa ekstrüde edilir, ardından aramid lifi güçlendirmek için bükülür ve son olarak polietilen (PE) ile tamamlanır.

Açık Hava İçin ADSS Tüm Dielektrik Tek Modlu Fiber Optik Kablo 0





ADSS optik kablosunun tasarımı, elektrik hatlarının gerçek durumunu tam olarak dikkate alır ve farklı seviyelerde yüksek voltajlı enerji nakil hatları için uygundur.10kV ve 35kV enerji hatları için polietilen (PE) kılıf kullanılabilir;110kV ve 220kV güç hatları için elektrik alan yoğunluk dağılımı hesaplanarak kablo asma noktası belirlenmeli ve elektrik izleme (AT) dış kılıf kullanılmalıdır.Aynı zamanda, aramid elyaf miktarı ve mükemmel büküm süreci, farklı açıklıkların uygulama gereksinimlerini karşılamak için özenle tasarlanmıştır.



Özellikleri

1. Düşük zayıflama, düşük dağılım Uygun tasarım ve hassas aşırı uzunluk kontrolü, kablonun olağanüstü
2. mekanik ve çevresel performans.3. Metalik olmayan yapı, kablonun elektromanyetik girişime karşı iyi direnç göstermesini sağlar.4. Mukavemet elemanı olarak yüksek mukavemetli aramid iplik, farklı hava koşullarına ve farklı montaj açıklıklarına uygun yüksek gerilme direnci, küçük çap ve hafif kablo ağırlığı sağlar.5. Özel AT (iz bırakmayan) dış kılıf (isteğe bağlı) iyi bir elektro-erozyon direnci performansı sunar.



Yapı ve Teknik Özellikler ADSS-SJ (50-150M)

Ref.Dış
Çap
(mm)
Ref.Ağırlık
(kg / km)

Rec.Günlük Maks.
Çalışma Gerilimi

(kN)

İzin Verilen Maksimum
Çalışma Gerilimi
(kN)

Break

Mukavemet

(kN)

Mukavemet

Üye

CSA

(mm2)

Modülü
Esneklik
CSA

(kN / mm2)

Sıcaklık

Genişleme

Katsayı

(x10-6 / K)

Uygun Açıklık
Metre
PE Ceket AT Ceket Bir B C D
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



Yapı ve Teknik Özellikler ADSS-DJ (50-750M)

Ref.Dış
Çap
(mm)
Ref.Ağırlık
(kg / km)

Rec.Günlük Maks.
Çalışma Gerilimi

(kN)

İzin Verilen Maksimum
Çalışma Gerilimi
(kN)

Break

Mukavemet

(kN)

Mukavemet

Üye

CSA

(mm2)

Modülü
Esneklik
CSA

(kN / mm2)

Sıcaklık

Genişleme

Katsayı

(x10-6 / K)

Uygun Açıklık
Metre
PE Ceket AT Ceket Bir B C D
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9,45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7,95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



Optik karakteristik



Elyaf türü

Zayıflama

(+ 20 ℃)

Bant genişliği

Sayısal açıklık

Optik kablo kesme dalgaboyu

@ 850nm

@ 1300nm

@ 1310nm

@ 1550nm

@ 850nm

@ 1300nm

G.652 --- --- ≤0.36dB / km ≤0,22 dB / km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB / km ≤0,23 dB / km --- --- --- ≤1450nm
50 / 125µm ≤3.3dB / km ≤1.2dB / km --- --- ≥500MHz · km ≥500MHz · km 0.200 ± 0.015 NA ---
62,5 / 125 µm ≤3.5dB / km ≤1.2dB / km --- --- ≥200MHz · km ≥500MHz · km 0.275 ± 0.015 NA ---



Uygulama: Kendinden destekli ek yük



Paketleme:

Açık Hava İçin ADSS Tüm Dielektrik Tek Modlu Fiber Optik Kablo 1
