Tek Ceketli ADSS Fiber Optic Kablo 80m 100m 120m Genişlik
İlgili kişi : JQ CABLE
Telefon numarası : +8618122383351
Naber : +8618122383351
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 3-5 gün, sipariş miktarına bağlıdır | Ödeme koşulları : | L / C, T / T, Batı Birliği, Alipay |
| Yetenek temini : | Aylık 4500 |
| Menşe yeri: | Çin | Marka adı: | Jiqian |
|---|---|---|---|
| Sertifika: | ISO9001 CE ROHS FCC | Model numarası: | ADSS-24B1 |
|
Detay Bilgi |
|||
| Menşe yeri: | Guangzhou, Çin | Kablo markası: | Jiqian |
|---|---|---|---|
| iletken sayısı: | ≥ 10 | Sertleştirme: | ISO9001 CE ROHS FCC |
| Üretici firma: | Evet | Uygulama: | havai |
| Dış kılıf: | PE | Lif sayısı: | 2-288 |
| Depolama ve kullanım sıcaklığı: | -40 ℃ ile + 70 ℃. | ||
| Vurgulamak: | 250µm ADSS Fiber Optik Kablo,İzleme Önleyici ADSS Fiber Optik Kablo |
||
Ürün Açıklaması

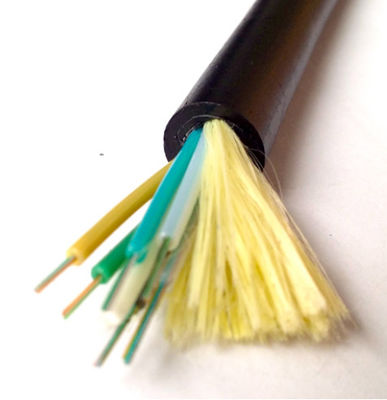

Özel AT (İzleme Önleyici) Dış Kılıf Güçlü Elektrikli Erozyon ADSS Fiber Optik Kablo

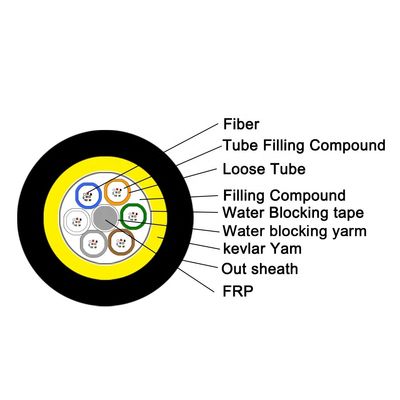

ADSS optik kablosu gevşek bir boru örgülü yapıya sahiptir.250µm optik fiber, yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kılıflanmıştır,
ve gevşek tüp su geçirmez bileşik ile doldurulur.Gevşek boru (ve doldurma halatı), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeği (FRP) etrafında bükülür ve kablo çekirdeğindeki boşluklar su engelleme gresi ile doldurulur.Kablo çekirdeği bir polietilen (PE) iç kılıfa ekstrüde edilir, ardından aramid lifi güçlendirmek için bükülür ve son olarak polietilen (PE) ile tamamlanır.
ADSS optik kablosunun tasarımı, elektrik hatlarının gerçek durumunu tam olarak dikkate alır ve farklı seviyelerde yüksek voltajlı enerji nakil hatları için uygundur.10kV ve 35kV enerji hatları için polietilen (PE) kılıf kullanılabilir;110kV ve 220kV güç hatları için elektrik alan yoğunluk dağılımı hesaplanarak kablo asma noktası belirlenmeli ve elektrik izleme (AT) dış kılıf kullanılmalıdır.Aynı zamanda, aramid elyaf miktarı ve mükemmel büküm süreci, farklı açıklıkların uygulama gereksinimlerini karşılamak için özenle tasarlanmıştır.
Özellikleri
Yapı ve Teknik Özellikler ADSS-SJ (50-150M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Mukavemet (kN) |
Mukavemet Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Yapı ve Teknik Özellikler ADSS-DJ (50-750M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Mukavemet (kN) |
Mukavemet Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Optik karakteristik
|
Elyaf türü |
Zayıflama (+ 20 ℃) |
Bant genişliği |
Sayısal açıklık |
Optik kablo kesme dalgaboyu |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0.36dB / km | ≤0,22 dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB / km | ≤0,23 dB / km | --- | --- | --- | ≤1450nm |
| 50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0.200 ± 0.015 NA | --- |
| 62,5 / 125 µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0.275 ± 0.015 NA | --- |
Uygulama: Kendinden destekli ek yük
Paketleme:
