Çin Kablo Tedarikçisi ADSS Single Jacket 48 Core Single veya Multi Mode FRP 1.5mm 100m Span Length Fiber Optic Kablo
İlgili kişi : JQ CABLE
Telefon numarası : +8618122383351
Naber : +8618122383351
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 3-5 gün, sipariş miktarına bağlıdır | Ödeme koşulları : | L / C, T / T, Batı Birliği, Alipay |
| Yetenek temini : | Aylık 4500 |
| Menşe yeri: | Çin | Marka adı: | Jiqian |
|---|---|---|---|
| Sertifika: | ISO 9001 | Model numarası: | ADSS-Çift kılıf |
|
Detay Bilgi |
|||
| Menşe yeri: | Guangzhou, Çin | Kablo markası: | Jiqian |
|---|---|---|---|
| iletken sayısı: | ≥ 10 | Sertleştirme: | ISO 9001 |
| Üretici firma: | Evet | Uygulama: | havai |
| Dış kılıf: | PE | Lif sayısı: | 2-288 |
| Depolama ve kullanım sıcaklığı: | -40 ℃ ile + 70 ℃. | ||
| Vurgulamak: | ADSS Fiber Optik Kablo,96 Çekirdekli Fiber Optik Kablo,Tüm Dielektrik Fiber Optik Kablo |
||
Ürün Açıklaması

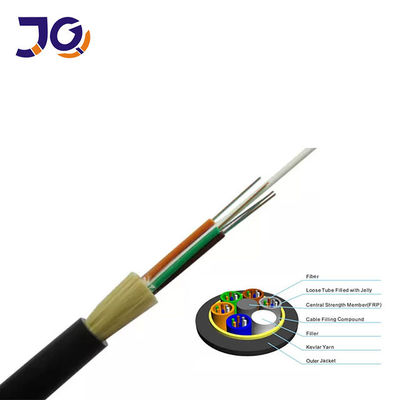

Dış Mekan İçin Tüm Dielektrik ADSS Tek Modlu 12 48 96 Çekirdekli Fiber Optik Kablo
ADSS optik kablosu gevşek bir boru örgülü yapıya sahiptir.250µm optik fiber, yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kılıflanmıştır,
ve gevşek tüp su geçirmez bileşik ile doldurulur.Gevşek boru (ve doldurma halatı), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeği (FRP) etrafında bükülür ve kablo çekirdeğindeki boşluklar su engelleme gresi ile doldurulur.Kablo çekirdeği bir polietilen (PE) iç kılıfa ekstrüde edilir, ardından aramid lifi güçlendirmek için bükülür ve son olarak polietilen (PE) ile tamamlanır.
ADSS optik kablosunun tasarımı, güç hatlarının gerçek durumunu tam olarak dikkate alır ve farklı seviyelerde yüksek voltajlı güç iletim hatları için uygundur.10kV ve 35kV enerji hatları için polietilen (PE) kılıf kullanılabilir;110kV ve 220kV güç hatları için elektrik alan yoğunluk dağılımı hesaplanarak kablo asma noktası belirlenmeli ve elektrik izleme (AT) dış kılıf kullanılmalıdır.Aynı zamanda, aramid elyaf miktarı ve mükemmel büküm süreci, farklı açıklıkların uygulama gereksinimlerini karşılamak için özenle tasarlanmıştır.
Özellikleri
• Gücü kesmeden kurulabilir
• Hafif ve küçük kablo çapı, buzun, rüzgarın ve yükün kule ve destek üzerindeki etkisini azaltır
• Geniş açıklık, maksimum açıklık 1000 metreden fazladır
• Mükemmel gerilme özelliklerine ve sıcaklık özelliklerine sahiptir
• Yaşam beklentisi 30 yıl
Yapı ve Teknik Özellikler ADSS-SJ (50-150M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Mukavemet (kN) |
Mukavemet Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Yapı ve Teknik Özellikler ADSS-DJ (50-750M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Mukavemet (kN) |
Mukavemet Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Optik karakteristik
|
Elyaf türü |
Zayıflama (+ 20 ℃) |
Bant genişliği |
Sayısal açıklık |
Optik kablo kesme dalgaboyu |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0.36dB / km | ≤0,22 dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB / km | ≤0,23 dB / km | --- | --- | --- | ≤1450nm |
| 50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0.200 ± 0.015 NA | --- |
| 62,5 / 125 µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0.275 ± 0.015 NA | --- |
Uygulama: Kendinden destekli ek yük
Paketleme:
