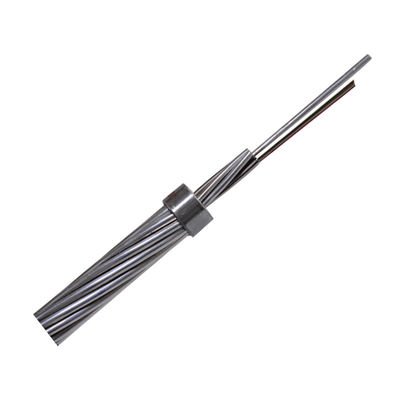

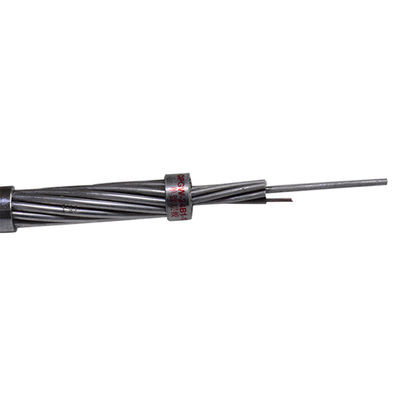

24 çekirdek 48 çekirdek Güç Sistemi Optik Güç Zemin Tel OPGW Kablo
Ürün ayrıntıları:
|
|
Menşe yeri: | Guangzhou, Çin |
---|---|
Marka adı: | JQ/OEM |
Sertifika: | ISO9001 ROHS CE-EMC FCC SDOC |
Model numarası: | OPGW |
Ödeme & teslimat koşulları:
|
|
Min sipariş miktarı: | 1km |
Ambalaj bilgileri: | Kontrplak Makara / özelleştirilmiş |
Teslim süresi: | 5-8 iş günü |
Ödeme koşulları: | L / C, T / T, Western Union |
Yetenek temini: | Aylık 4500km |
Detay Bilgi |
|||
Elyaf Türü: | tek mod / çoklu mod | Ürün adı: | Dış Ortam Fiber Optik Kablo |
---|---|---|---|
yapı: | Gevşek Tüp | Lif: | 48core |
Çalışma sıcaklığı: | -40 ~ +60 C | Fiber rengi: | Mavi, Turuncu, Kahverengi, Su, Gri |
model: | OPGW | tasarlamak: | Merkezi AL kaplı Paslanmaz Çelik Boru OPGW |
Güç Üyesi: | Çelik tel | Malzeme: | Müşterinin isteği üzerine mevcuttur |
Vurgulamak: | 48Cores OPGW Fiber Optik Kablo,ROHS OPGW Fiber Optik Kablo,SDOC ROHS 48 çekirdekli fiber optik kablo |
Ürün Açıklaması
48 Çekirdek OPGW Fiber Optik Topraklama Kablosu Fiber Optik Kablolar
Optik fiber kompozit havai topraklama kablosu (OPGW), fiber optik içeren bir havai topraklama telidir.Havai topraklama kablosu ve optik iletişim gibi birden çok işlevi vardır.Esas olarak 110KV, 220KV, 500KV, 750KV iletişim hatları ve yeni yüksek gerilim iletim sistemi için kullanılır.Eski yüksek gerilim iletim sisteminin mevcut toprak hatlarını değiştirmek, optik iletişim hattını eklemek, kısa süreli akım iletmek ve yıldırımdan korunma sağlamak için de kullanılabilir.Diğer yapılar istek üzerine özelleştirilebilir.
OPGW kesiti
Optik Özellikler
ITU-T G.652 optik fiberin optik, geometrik, mekanik ve çevre özellikleri aşağıdaki tabloya uygun olacaktır:
Özellikler | Belirtilen Değerler | Birimler | |||
Optik Özellikler | |||||
Mod alanı çapı | 1310 nm'de | 9.2 ± 0.4 | µm | ||
1550 nm'de | 10.4 ± 0.5 | mm | |||
Zayıflama katsayısı | 1310 nm'de | ≤0,35 | dB / km | ||
1550 nm'de | ≤0,22 | dB / km | |||
Zayıflama tekdüzelik olmaması | ≤0.05 | dB | |||
Sıfır dağılım dalga boyu (λ0) | 1300 ~ 1324 | nm | |||
Maksimum sıfır dağılım eğimi (S0max) | 0,092 | ps / (nm2 · km) | |||
Polarizasyon modu dağılım katsayısı (PMD) | ≤0,2 | ||||
Kesme dalgaboyu (λcc) | ≤1260 | nm | |||
Dağılım katsayısı | 1288 ~ 1340 nm | ≤3.5 | ps / (nm · km) | ||
1550 nm | ≤18 | ps / (nm · km) | |||
Etkili grup kırılma indeksi (Neff) | 1310 nm'de | 1.466 | - | ||
1550 nm'de | 1.467 | - | |||
Geometrik karakteristik | |||||
Kaplama çapı | 125.0 ± 1.0 | µm | |||
Döngüsel olmayan kaplama | ≤1.0 | % | |||
Kaplama çapı | 245.0 ± 10.0 | µm | |||
Kaplama-kaplama eşmerkezlilik hatası | ≤12.0 | µm | |||
Dairesel olmayan kaplama | ≤6.0 | % | |||
Çekirdek kaplama eşmerkezlilik hatası | ≤0.8 | µm | |||
Mekanik karakteristik | |||||
Curling | ≥4 | m | |||
Prova stresi | 0,69 | GPa | |||
Kaplama şerit kuvveti | Ortalama değer | 1.0-5.0 | N | ||
Tepe değer | 1.3-8.9 | N | |||
Makro eğilme kaybı | Ф60mm, 100 daire, 1550nm'de | ≤0.05 | dB | ||
Ф32mm, 1 daire, 1550 nm'de | ≤0.05 | dB |
Fiber ve Gevşek Tüp Renk Tanımlaması
Ayrı fiber ve gevşek borular, standart TIA / EIA-598-A ve aşağıdaki renk koduna uygun olacaktır.
Fiber Renkler
Çelik boru 1 (No.1-24fibers)
Fiber Renkler
HAYIR. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Renk | Mavi | turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Menekşe | Pembe | Aqua |
Bir siyah izleyici (100 mm aralık)
HAYIR. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Renk | Mavi | turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Menekşe | Pembe | Aqua |
▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Çelik boru 2 (No. 25-36fibers)
HAYIR. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
Renk | Mavi | turuncu | Yeşil | Kahverengi | Gri | Beyaz | Kırmızı | Doğa | Sarı | Menekşe | Pembe | Aqua |
Özellikler
• Hidrofobik jel ile doldurulmuş paslanmaz çelik borular, optik fiberlerin korunmasını ve desteklenmesini sağlar
• İyi gerilme performansı
• Küçük çap, hafif, kuleye düşük ek yük
• Optik birimin uygun fiber fazlalık uzunluğu kolaylıkla yapılabilir
• Taşıma / saklama sıcaklığı: -40 ℃ ila + 65 ℃
OPGW'nin Özellikleri
Öğeler | Teknik veri | ||
Örgülü | Çekirdek, katman 1 katman 2 | ||
Bükme yönü | Dış katman Sağ eldir | ||
Kablo çapı (Nominal) | 14.0mm | ||
Kablo Ağırlığı (Yaklaşık) | 688,3 kg / km | ||
Destek Kesiti | Tel olarak | 104,7 mm2 | |
Anma Çekme Dayanımı (RTS) | 111.6kN | ||
Elastisite Modülü (E-Modülü) | 149,5 N / mm2 | ||
Termal Uzama Katsayısı | 13,4 × 10-6 / K | ||
Maksimum Çalışma Stresi (% 40 RTS) | 44.64kN | ||
Günlük Stres (EDS) (% 16 ~ 25 RTS) | 17.86 ~ 27.9kN | ||
20 ℃'da DC Direnci | 0.667ohm / km | ||
Kısa süreli akım (1s, 20 ℃ ~ 200 ℃) | 8,77kA | ||
Kısa süreli akım Kapasitesi (I2t) | 77,0kA²s | ||
Minimum bükülme yarıçapı | Kurulum | 30 kat kablo çapı | |
Operasyon | 15 kat kablo çapı | ||
Sıcaklık aralığı | Kurulum | -20 ℃ ~ + 60 ℃ | |
Depolama ve nakliye | -40 ℃ ~ + 70 ℃ | ||
Operasyon | -40 ℃ ~ + 70 ℃ |
Zayıflama | Bant genişliği | Polarizasyon Modu Dağılımı | ||||||
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
Bireysel Elyaf | Tasarım Bağı Değeri (M = 20, Q =% 0.01) | |
G652D | - | - | ≤0.35dB / km | ≤0.21dB / km | - | - | ≤0.20ps / km | ≤0.1ps / km |
G655 | - | - | - | ≤0,22 dB / km | - | - | ≤0.20ps / km | ≤0.1ps / km |
50 / 125μm | ≤3.0dB / km | ≤1.0dB / km | - | - | ≥600MHz.km | ≥1200MHz.km | - | - |
62,5 / 125 μm | ≤3.5dB / km | ≤1.0dB / km | - | - | ≥200MHz.km | ≥600MHz.km | - | - |
Ambalaj ve Nakliye
• Standart Kablo Tamburu
• Standart makara uzunluğu: 2 / 3km / makara, diğer uzunluklar da mevcuttur
OPGW, ANSI / AA 53-1981 veya eşdeğeri ile uyumlu, güçlü bir odun-demir makaraya sıkıca ve üniform bir şekilde sarılacaktır.OPGW'nin normal nakliye, elleçleme, depolama ve tel çekme işlemlerinde hasar görmesini önlemek için makara sağlam ahşap-demir çıtalarla geciktirilecektir.
Kablo uzunluğuna göre yükleme kablosu için farklı tip makara (D, d, b, w1, w2) seçiyoruz.
Çevre açısından
ISO14001, RoHS ve OHSAS18001 sistemine tam uyum
Kurulum Önerileri
Yükleme prosedürü:
OPGW'nin kurulumu için IEEE Std 524-1992 ve firmamız tarafından tavsiye edilen prosedürlerin kullanılması tavsiye edilir.
