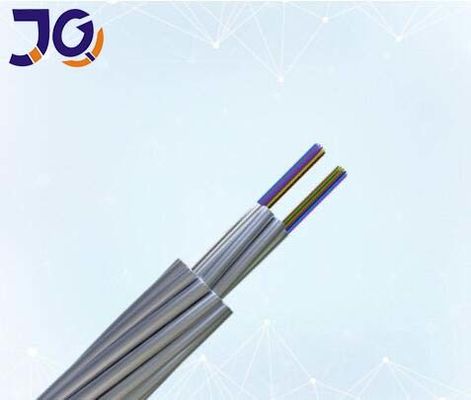

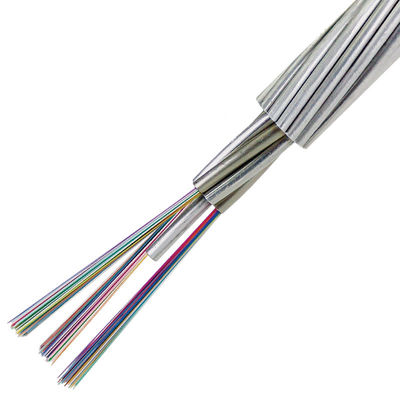

Uzunluk 2km 4-288core Optik Güç Topraklama Kablosu

Optik fiber kompozit havai topraklama kablosu (OPGW), fiber optik içeren bir havai topraklama telidir.Havai topraklama kablosu ve optik iletişim gibi birden çok işlevi vardır.Esas olarak 110KV, 220KV, 500KV, 750KV iletişim hatları ve yeni yüksek gerilim iletim sistemi için kullanılır.Eski yüksek gerilim iletim sisteminin mevcut toprak hatlarını değiştirmek, optik iletişim hattını eklemek, kısa süreli akım iletmek ve yıldırımdan korunma sağlamak için de kullanılabilir.Diğer yapılar istek üzerine özelleştirilebilir.

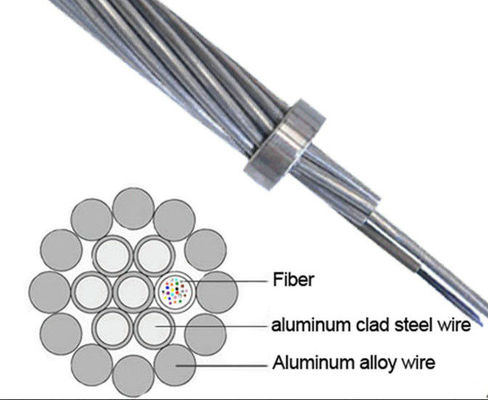

OPGW kesiti

Özellikler

• Hidrofobik jel ile doldurulmuş paslanmaz çelik borular, optik fiberlerin korunmasını ve desteklenmesini sağlar

• İyi gerilme performansı

• Küçük çap, hafif, kuleye düşük ek yük

• Optik birimin uygun fiber fazlalık uzunluğu kolaylıkla yapılabilir

• Taşıma / saklama sıcaklığı: -40 ℃ ila + 65 ℃

Teknik tarihler

Optik Özellikler

Belirli Tip ve Teknik Veriler

Hayır.	Teknik veri
	ürün tipi	Yapı Tipi	Maks. Alan sayısıLif Miktar	AS Wire Bölümü (mm2)	Çap (mm)	Kablo Ağırlığı (kg / km)	Çekme Dayanımı Oranı (kN)	20 ℃ DC Direnç (Ω / km)	Kısa Süreli Akım Kapasitesi (40-200 ℃ kA2.s)
1	OPGW-48B1.3-90- [112; 45]	1 / 2,6 / 20AS ＋ 4 / 2,5 / 20AS ＋ 11 / 2.8 / 20AS, Optik Birim 2 / 2.5	48	≈90	13.2	641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57; 67]	1 / 2,6 / 40AS ＋ 4 / 2,5 / 40AS ＋ 11 / 2.8 / 40AS, Optik Birim 2 / 2.5	48	≈90	13.2	457	≥57	≤0,52	67
3	OPGW-24B1.3-100- [118; 50]	1 / 2,6 / 20AS ＋ 5 / 2,5 / 20AS ＋ 11 / 2.8 / 20AS, Optik Birim 1 / 2.5	24	≈100	13.2	674	118	0,93	≥50
4	OPGW-24B1.3-100- [60; 74]	1 / 2,6 / 40AS ＋ 5 / 2,5 / 40AS ＋ 11 / 2.8 / 40AS, Optik Birim 1 / 2.5	24	≈100	13.2	479	≥60	0,49	≥74
5	OPGW-24B1.3-110- [133; 63]	1 / 2,6 / 20AS ＋ 5 / 2,5 / 20AS ＋ 10 / 3.2 / 20AS, Optik Birim 1 / 2.5	24	≈110	14	≤760	≥133	0,83	63
6	OPGW-24B1.3-110- [140; 68]	1 / 2,8 / 20 AS ＋ 5 / 2,7 / 20 AS ＋ 11 / 3.05 / 20AS, Optik Birim 1 / 2.6	24	≈110	14.3	791	40140	0,80	68
7	OPGW-24B1.3-110- [67; 95]	1 / 2,9 / 20AS ＋ 5 / 2,8 / 20 AS ＋ 12 / 2.8 / AA, Optik Birim 1 / 2.7	24	≈37 ≈74 (AA)	14.1	473	67	0,40	95
8	OPGW-36B1.3-120- [145; 73]	1 / 3,0 / 20AS ＋ 5 / 2,9 / 20AS ＋ 12 / 2.9 / 20AS, Optik Birim 1 / 2.8	36	20120	14.6	≤820	≥145	≤0,77	73
9	OPGW-36B1.3-120- [95; 98]	1 / 3,0 / 30AS ＋ 5 / 2,9 / 30AS ＋ 12 / 2.9 / 30AS, Optik Birim 1 / 2.8	36	20120	14.6	700	95	≤0,55	≥98
10	OPGW-36B1.3-120- [74; 110]	1 / 3,0 / 40AS ＋ 5 / 2,9 / 40AS ＋ 12 / 2.9 / 40AS, Optik Birim 1 / 2.8	36	20120	14.6	582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120- [147; 76]	1 / 3.2 / 20AS ＋ 4 / 3.0 / 20AS ＋ 12 / 3.0 / 20AS, Optik Ünite 2 / 2.9	72	20120	15.2	≤832	147	≤0,76	76
12	OPGW-72B1.3-120-2 [96; 101]	1 / 3,2 / 30AS ＋ 4 / 3,0 / 30AS ＋ 12 / 3.0 / 30AS, Optik Ünite 2 / 2.9	72	20120	15.2	≤711	96	≤0,53	≥101
13	OPGW-72B1.3-120- [74; 114]	1 / 3,2 / 40AS ＋ 4 / 3,0 / 40AS ＋ 12 / 3.0 / 40AS, Optik Ünite 2 / 2.9	72	20120	15.2	591	≥74	0,40	≥114
14	OPGW-36B1.3-130- [155; 85]	1 / 3.2 / 20AS ＋ 5 / 3.0 / 20AS ＋ 12 / 3.0 / 20AS, Optik Birim 1 / 2.9	36	130	15.2	879	155	≤0,72	85
15	OPGW-36B1.3-130- [102; 114]	1 / 3,2 / 30AS ＋ 5 / 3,0 / 30AS ＋ 12 / 3.0 / 30AS, Optik Birim 1 / 2.9	36	130	15.2	751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130- [79; 137]	1 / 3,2 / 40AS ＋ 5 / 3,0 / 40AS ＋ 12 / 3.0 / 40AS, Optik Birim 1 / 2.9	36	130	15.2	624	79	0,40	137
17	OPGW-36B1.3-140- [175; 100]	1 / 3.3 / 20AS ＋ 5 / 3.2 / 20AS ＋ 12 / 3.2 / 20AS, Optik Ünite 1 / 3.1	36	40140	16.1	995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140- [115; 140]	1 / 3,3 / 30AS ＋ 5 / 3,2 / 30AS ＋ 12 / 3.2 / 30AS, Optik Ünite 1 / 3.1	36	40140	16.1	≤850	15115	≤0.45	40140
19	OPGW-36B1.3-145- [86; 170]	1 / 3.3 / 20AS ＋ 5 / 3.2 / 20AS ＋ 12 / 3.2 / AA, Optik Ünite 1 / 3.1	36	49 ≈96 (AA)	16.1	611	86	≤0,31	≥170
20	OPGW-48B1.3-150- [182; 123]	1 / 3.4 / 20AS ＋ 5 / 3.3 / 20AS ＋ 12 / 3.3 / 20AS, Optik Birim 1 / 3.2	48	50150	16.6	10555	182	≤0,60	≥123
21	OPGW-48B1.3-150- [122; 165]	1 / 3.4 / 30AS ＋ 5 / 3.3 / 30AS ＋ 12 / 3.3 / 30AS, Optik Birim 1 / 3.2	48	50150	16.6	901	≥122	≤0,42	165
22	OPGW-48B1.3-150- [95; 195]	1 / 3.4 / 40AS ＋ 5 / 3.3 / 40AS ＋ 12 / 3.3 / 40AS, Optik Birim 1 / 3.2	48	50150	16.6	747	95	≤0,33	195
23	OPGW-72B1.3-150- [172; 110]	1 / 3.4 / 20AS ＋ 4 / 3.3 / 20AS ＋ 12 / 3.3 / 20AS, Optik Birim 2 / 3.2	72	50150	16.6	998	≥172	0,64	≥110
24	OPGW-72B1.3-150- [116; 147]	1 / 3.4 / 30AS ＋ 4 / 3.3 / 30AS ＋ 12 / 3.3 / 30AS, Optik Birim 2 / 3.2	72	50150	16.6	853	≥116	≤0.45	147
25	OPGW-48B1.3-170- [198; 150]	1 / 3.6 / 20AS ＋ 5 / 3.5 / 20AS ＋ 12 / 3.5 / 20AS, Optik Birim 1 / 3.4	48	≈170	17.6	1190	198	≤0,54	50150
26	OPGW-72B1.3-170- [199; 156]	1 / 3.8 / 20AS ＋ 4 / 3.6 / 20AS ＋ 12 / 3.6 / 20AS, Optik Ünite 2 / 3.5	72	≈170	18.2	1187	199	≤0,54	156
27	OPGW-48B1.3-180- [252; 125]	1 / 3.8 / 14AS ＋ 5 / 3.6 / 14AS ＋ 12 / 3.6 / 14AS, Optik Ünite 1 / 3.5	48	180	18.2	1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180- [211; 175]	1 / 3.8 / 20AS ＋ 5 / 3.6 / 20AS ＋ 12 / 3.6 / 20AS, Optik Ünite 1 / 3.5	48	180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180- [147; 234]	1 / 3,8 / 30AS ＋ 5 / 3,6 / 30AS ＋ 12 / 3.6 / 30AS, Optik Ünite 1 / 3.5	48	180	18.2	≤1071	147	≤0,35	234
30	OPGW-48B1.3-180- [113.262]	1 / 3,8 / 40AS ＋ 5 / 3,6 / 40AS ＋ 12 / 3.6 / 40AS, Optik Ünite 1 / 3.5	48	180	18.2	888	≥113	≤0,28	262
31	OPGW-48B1.3-235- [268; 243.4]	1 / 2,7 / 20AS ＋ 4 / 2,5 / 20AS ＋ 12 / 2.5 / 20AS + 13 / 3.8 / 20AS, Optik Birim 1 / 3.5	48	≈235	20.3	1594	268	≤0.38	≥243.4

Diğer optik lif tipi ve sayısı, örgülü tel talep üzerine mevcuttur.





Test Özellikleri

Öğe	Test metodu	Gereksinimler
Gerginlik	IEC 60794-1-2-E1 Yük: kablo yapısına göre Örnek uzunluğu: en az 10 m, bağlantılı uzunluk en az 100 m Süre süresi: 1 dk	% 40 RTS ek lif gerilimi yok (% 0.01), ek zayıflama yok (0.03dB). % 60 RTS fi bre gerinim ≤% 0,25, ek zayıflama 0,05dB (Testten sonra ek zayıflama yok).
Ezme	IEC 60794-1-2-E3 Yük: yukarıdaki tabloya göre, üç nokta Süre süresi: 10 dk	1550nm ≤0.05dB / bre'de ek zayıflama;Elemanlara zarar vermez
Su nüfuzu	IEC 60794-1-2-F5B Süre: 1 saat Örnek uzunluğu: 0,5 m Su yüksekliği: 1m	Su sızıntısı yok.
Sıcaklık Döngüsü	IEC 60794-1-2-F1 Örnek uzunluğu: 500 metreden az değil Sıcaklık aralığı: -40 ℃ ila + 65 ℃ Döngü: 2 Sıcaklık döngüsü testi bekleme süresi: 12 saat	Zayıflama katsayısındaki değişiklik, 1550 nm'de 0.1dB / km'den az olacaktır.

Ambalaj ve Nakliye

• Standart Kablo Tamburu

• Standart makara uzunluğu: 2 / 3km / makara, diğer uzunluklar da mevcuttur

OPGW, ANSI / AA 53-1981 veya eşdeğeri ile uyumlu, güçlü bir odun-demir makaraya sıkıca ve üniform bir şekilde sarılacaktır.OPGW'nin normal nakliye, elleçleme, depolama ve tel çekme işlemlerinde hasar görmesini önlemek için makara sağlam ahşap-demir çıtalarla geciktirilecektir.

Kablo uzunluğuna göre yükleme kablosu için farklı tip makara (D, d, b, w1, w2) seçiyoruz.
