Açık hava fiber optik kablosu 6 / 12/24/36/48/96/144 Core ADSS G652D
İlgili kişi : JQ CABLE
Telefon numarası : +15079563166
Naber : +15079563166
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 3-5 gün, sipariş miktarına bağlıdır | Ödeme koşulları : | L / C, T / T, Batı Birliği, Alipay |
| Yetenek temini : | Aylık 4500 |
| Menşe yeri: | Çin | Marka adı: | Jiqian |
|---|---|---|---|
| Sertifika: | ISO9001 ROHS CE-EMC FCC SDOC | Model numarası: | ADSS-Çift kılıf |
|
Detay Bilgi |
|||
| Menşe yeri: | Guangzhou, Çin | Kablo markası: | Jiqian |
|---|---|---|---|
| iletken sayısı: | 24 çekirdek | Sertleştirme: | ISO 9001 |
| Üretici firma: | Evet | Uygulama: | havai |
| Dış kılıf: | PE | Lif sayısı: | 2-288 |
| Depolama ve kullanım sıcaklığı: | -40 ℃ ile + 70 ℃. | ||
| Vurgulamak: | 24 Çekirdekli kendinden destekli fiber optik kablo,ISO 9001 Kendinden Destekli Fiber Optik Kablo,ISO 9001 tümü dielektrik fiber optik kablo |
||
Ürün Açıklaması

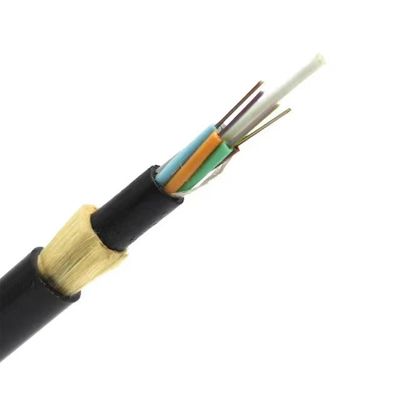

24 Çekirdek Tamamı Dielektrik Kendinden Destekli Çift Kılıflı Fiber Optik Kablo ADSS

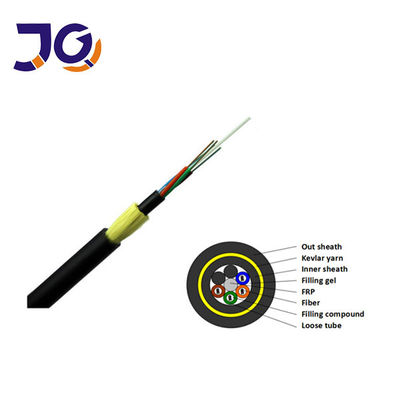

ADSS optik kablosu gevşek bir boru örgülü yapıya sahiptir.250µm optik fiber, yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kılıflanmıştır,
ve gevşek tüp su geçirmez bileşik ile doldurulur.Gevşek boru (ve doldurma halatı), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeği (FRP) etrafında bükülür ve kablo çekirdeğindeki boşluklar su engelleme gresi ile doldurulur.Kablo çekirdeği bir polietilen (PE) iç kılıfa ekstrüde edilir, ardından aramid lifi güçlendirmek için bükülür ve son olarak polietilen (PE) ile tamamlanır.
ADSS optik kablosunun tasarımı, elektrik hatlarının gerçek durumunu tam olarak dikkate alır ve farklı seviyelerde yüksek voltajlı enerji nakil hatları için uygundur.10kV ve 35kV enerji hatları için polietilen (PE) kılıf kullanılabilir;110kV ve 220kV güç hatları için elektrik alan şiddeti dağılımı hesaplanarak kablo asma noktası belirlenmeli ve elektrik izleme (AT) dış kılıf kullanılmalıdır.Aynı zamanda, aramid elyaf miktarı ve mükemmel büküm süreci, farklı açıklıkların uygulama gereksinimlerini karşılamak için özenle tasarlanmıştır.
Özellikleri
• Gücü kesmeden kurulabilir
• Hafif ve küçük kablo çapı, buzun, rüzgarın ve yükün kule ve destek üzerindeki etkisini azaltır
• Geniş açıklık, maksimum açıklık 1000 metreden fazladır
• Mükemmel gerilme özelliklerine ve sıcaklık özelliklerine sahiptir
• Yaşam beklentisi 30 yıl
Yapı ve Teknik Özellikler ADSS-SJ (50-150M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Gücü (kN) |
Gücü Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Yapı ve Teknik Özellikler ADSS-DJ (50-750M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Gücü (kN) |
Gücü Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Optik karakteristik
|
Elyaf türü |
Zayıflama (+ 20 ℃) |
Bant genişliği |
Sayısal açıklık |
Optik kablo kesme dalgaboyu |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0.36dB / km | ≤0,22 dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB / km | ≤0,23 dB / km | --- | --- | --- | ≤1450nm |
| 50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0.200 ± 0.015 NA | --- |
| 62,5 / 125 µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0.275 ± 0.015 NA | --- |
Uygulama: Kendinden destekli ek yük
SSS
1, S: Siz bir fabrika veya ticaret şirketi misiniz?
A: Biz bir fabrikayız
2, S: ADEDI nedir?
C: Fiber Optik kablonun MOQ'u 1km'dir.
3. S: Hangi marka elyaf kullanıyorsunuz?
A: YOFC, Fiberhome, vb.
4, S: Küçük sipariş kabul edebilir misiniz?
C: Evet, küçük sipariş var.İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projesini destekliyoruz.
5, S: Teslim süresi nedir?
C: Genel teslimat süresi, sipariş onaylandıktan sonra 5-7 gündür.Sipariş miktarına bağlıdır.
6. özelleştirilmiş ürünler ve logo tedarik edebilir misiniz?
A: Evet.OEM hizmeti veriyoruz.
7. Ödeme koşullarınız nedir?
C: Sevkiyat öncesi T / T, L / C, Western Union,% 30 Mevduat ve% 70 kabul ediyoruz.
