Açık hava fiber optik kablosu 6 / 12/24/36/48/96/144 Core ADSS G652D
İlgili kişi : JQ CABLE
Telefon numarası : +15079563166
Naber : +15079563166
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 3-5 gün, sipariş miktarına bağlıdır | Ödeme koşulları : | L / C, T / T, Batı Birliği, Alipay |
| Yetenek temini : | Aylık 4500 |
| Menşe yeri: | Çin | Marka adı: | Jiqian |
|---|---|---|---|
| Sertifika: | ISO 9001 | Model numarası: | ADSS-Çift kılıf |
|
Detay Bilgi |
|||
| Menşe yeri: | Guangzhou, Çin | Kablo markası: | Jiqian |
|---|---|---|---|
| iletken sayısı: | ≥ 10 | Sertleştirme: | ISO 9001 |
| Üretici firma: | Evet | Uygulama: | havai |
| Dış kılıf: | PE | Lif sayısı: | 2-288 |
| Depolama ve kullanım sıcaklığı: | -40 ℃ ile + 70 ℃. | ||
| Vurgulamak: | Çift Kılıflı ADSS Fiber Optik Kablo,Çift Kılıflı tüm dielektrik fiber optik kablo,ISO9001 ADSS Fiber Optik Kablo |
||
Ürün Açıklaması

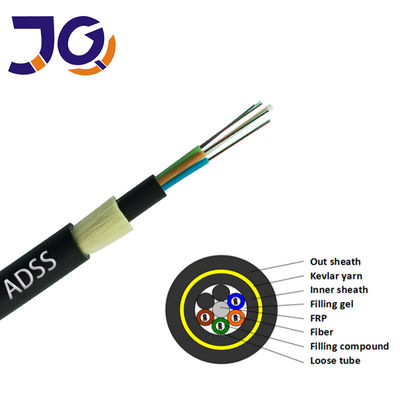

Tamamı dielektrik kendinden destekli çift kılıflı optik kablo ADSS
ADSS optik kablosu gevşek bir boru örgülü yapıya sahiptir.250µm optik fiber, yüksek modüllü malzemeden yapılmış gevşek bir tüp içinde kılıflanmıştır,
ve gevşek tüp su geçirmez bileşik ile doldurulur.Gevşek boru (ve doldurma halatı), kompakt bir kablo çekirdeği oluşturmak için metalik olmayan merkezi takviye çekirdeği (FRP) etrafında bükülür ve kablo çekirdeğindeki boşluklar su engelleme gresi ile doldurulur.Kablo çekirdeği bir polietilen (PE) iç kılıfa ekstrüde edilir, ardından aramid lifi güçlendirmek için bükülür ve son olarak polietilen (PE) ile tamamlanır.
ADSS optik kablosunun tasarımı, elektrik hatlarının gerçek durumunu tam olarak dikkate alır ve farklı seviyelerde yüksek voltajlı enerji nakil hatları için uygundur.10kV ve 35kV enerji hatları için polietilen (PE) kılıf kullanılabilir;110kV ve 220kV güç hatları için elektrik alan şiddeti dağılımı hesaplanarak kablo asma noktası belirlenmeli ve elektrik izleme (AT) dış kılıf kullanılmalıdır.Aynı zamanda, aramid elyaf miktarı ve mükemmel büküm süreci, farklı açıklıkların uygulama gereksinimlerini karşılamak için özenle tasarlanmıştır.
Özellikleri
• Gücü kesmeden kurulabilir
• Hafif ve küçük kablo çapı, buzun, rüzgarın ve yükün kule ve destek üzerindeki etkisini azaltır
• Geniş açıklık, maksimum açıklık 1000 metreden fazladır
• Mükemmel gerilme özelliklerine ve sıcaklık özelliklerine sahiptir
• Yaşam beklentisi 30 yıl
Yapı ve Teknik Özellikler ADSS-SJ (50-150M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Gücü (kN) |
Gücü Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Yapı ve Teknik Özellikler ADSS-DJ (50-750M)
| Ref.Dış Çap (mm) |
Ref.Ağırlık (kg / km) |
Rec.Günlük Maks. (kN) |
İzin Verilen Maksimum Çalışma Gerilimi (kN) |
Break Gücü (kN) |
Gücü Üye CSA (mm2) |
Modülü (kN / mm2) |
Sıcaklık Genişleme Katsayı (x10-6 / K) |
Uygun Açıklık Metre |
||||
| PE Ceket | AT Ceket | Bir | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7,95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Optik karakteristik
|
Elyaf türü |
Zayıflama (+ 20 ℃) |
Bant genişliği |
Sayısal açıklık |
Optik kablo kesme dalgaboyu |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0.36dB / km | ≤0,22 dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB / km | ≤0,23 dB / km | --- | --- | --- | ≤1450nm |
| 50 / 125µm | ≤3.3dB / km | ≤1.2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0.200 ± 0.015 NA | --- |
| 62,5 / 125 µm | ≤3.5dB / km | ≤1.2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0.275 ± 0.015 NA | --- |
Uygulama: Kendinden destekli ek yük
