Açık hava fiber optik kablosu 6 / 12/24/36/48/96/144 Core ADSS G652D
İlgili kişi : JQ CABLE
Telefon numarası : +15079563166
Naber : +15079563166
| Min sipariş miktarı : | 1km | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 5-8 iş günü | Ödeme koşulları : | L / C, T / T, Western Union |
| Menşe yeri: | Guangzhou | Marka adı: | JQ/OEM |
|---|---|---|---|
| Sertifika: | ISO9001 | Model numarası: | ADSS-24B1 |
|
Detay Bilgi |
|||
| Elyaf Türü: | tekli mod veya çoklu mod | tip: | Dış Ortam Optik Kablo Anteni |
|---|---|---|---|
| Fiber sayısı: | 2-144 Çekirdek | renk: | Siyah, Özelleştirilmiş |
| uzunluk: | 2km veya özelleştirilmiş uzunluk | Ceket Malzemesi: | PE |
| ad: | ADSS Optik Fiber Kablo | Güç Üyesi: | CTP |
| Uygulama: | hava | Çalışma sıcaklığı: | -40 ~ +60 C |
| Vurgulamak: | Adss 24 Core Multimode Fiber Optik Kablo,Kevlar İplik 24 Core Multimode Fiber Optik Kablo,Kevlar İplik outdoor multimode fiber optik kablo |
||
Ürün Açıklaması

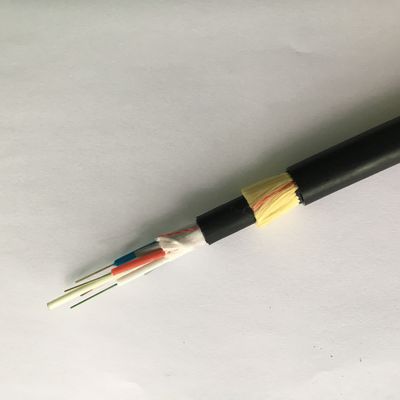

Adss Kablo Kevlar İplik 100m Açıklıklı 24 Çekirdekli Tek Çok Modlu Açık Fiber Optik Kablo

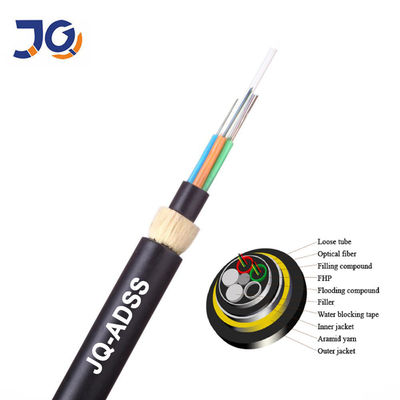

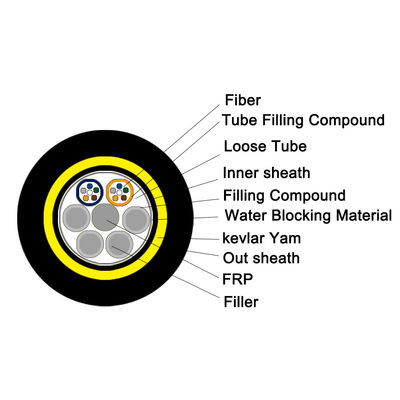

ADSS kablosu gevşek boru örgülüdür.250μm lifler, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulmuştur.Borular (ve dolgular), kompakt ve dairesel bir kablo çekirdeği halinde metalik olmayan bir merkezi güçlendirme elemanı olarak bir FRP (Fiberle Güçlendirilmiş Plastik) etrafına sarılır.Kablo çekirdeği dolgu macunu ile doldurulduktan sonra.ince PE (polietilen) iç kılıf ile kaplanmıştır.Mukavemet elemanı olarak iç kılıf üzerine örgülü aramid iplik tabakası uygulandıktan sonra, kablo PE veya AT (iz bırakmayan) dış kılıf ile tamamlanır.
Özellikleri
1. İyi mekanik ve sıcaklık performansı
2. Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
3. özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
4. ezilme direnci ve esneklik
5. Kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır:
6. Merkezi güçlendirme elemanı olarak Tek Elyaf Takviyeli Plastik
7. Gevşek tüp doldurma bileşiği
% 8.100 kablo damar dolgusu
Optik Özellikler
| Öğeler | Birim | Şartname | |
| G652D | |||
| Mod Alan Çapı | 1310 nm | um | 9.2±0.4 |
| 1550 nm | um | 10.4±0.5 | |
| Kaplama Çapı | um | 124.8±0.7 | |
| Dış Cephe Kaplama | % | ≤0.7 | |
| Çekirdek Kaplama Eşmerkezlilik Hatası | um | ≤0.5 | |
| Kaplama Çapı | um | 245±5 | |
| Kaplama Daireselliği | % | ≤6.0 | |
| Kaplama-Kaplama Eşmerkezlilik Hatası | um | ≤12 | |
| Kablo Kesim Dalgaboyu | nm | acc≤1260 | |
| Zayıflama (maks.) | 1310 nm | dB / km | ≤0.36 |
| 1550 nm | dBkm | ≤0.22 | |
Teknik veri
|
Açıklık: 100m |
110kv'nin altında |
24 çekirdek |
|
yapısal parametre |
Merkezi güç bileşenleri: FRP |
Çapı: 1.5mm |
|
Gevşek tüp (jöle dolu) |
Dış çap: 1.8mm |
|
|
İç kılıf PE |
Kalınlık: 0,9 mm |
|
|
dış kılıf PE |
Kalınlık: 1,8 mm |
|
|
Teknik parametre |
Kablonun dış çapı |
11 mm |
|
kablo kesit alanı |
95,03 mm2 |
|
|
Fiber modeli |
G.652D |
|
|
Kablo ağırlığı |
95kg / km |
|
|
Anma çekme dayanımı (RTS) |
10 kn |
|
|
Minimum izin verilen gerilim (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Gencin modülü |
7,8 kn / mm2 |
|
|
Termal Genleşme katsayısı |
1.810-6 /° C |
|
|
Cruss direnci |
Uzun vadeli: 1100 n / 100 mm |
|
|
kısa vadeli: 2200 n / 100 mm |
||
|
İzin bükülmüş yarıçapı |
Uzun süreli (koşarken) 220 mm |
|
|
Kısa süreli (döşeme sırasında) 360 mm |
Uygulama
Havadan Döşeme yöntemine uygun
Depolama / Çalışma Sıcaklığı: -40 ℃ ~ + 70 ℃
Paket Detayı
A. Şirket Adı
B. Brüt / Net Ağırlık
C. Elyaf Türü
D. Kablo Uzunluğu
