GYFTC8S Figure 8 Armored Fiber Optic Cable Steel Messenger Self Supporting FRP

GYFTC8S Şekil 8 Zırhlı Fiber Optik Kablo Çelik Taşıyıcı Kendinden Destekli FRP

Şimdi başvurun

GYFTC8S Şekil 8 Zırhlı Fiber Optik Kablo Çelik Taşıyıcı Kendinden Destekli FRP

Minimum Order Quantity :	5 km	Packaging Details :	wooden drum
Delivery Time :	5-8 work days	Payment Terms :	L/C, T/T, Western Union
Supply Ability :	300km per days

Place of Origin:	Guangzhou,China	Marka adı:	JQ/OEM
Sertifika:	ISO9001 ROHS CE-EMC FCC SDOC	Model Number:	GYTC8A

Detay Bilgi
Fiber type:	G652D/G657A1	Fiber count:	2-144 Cores
Length:	2 km or Customized	Model Number:	GYTC8S/GYFTC8S/GYXTC8A
Color:	Black	Messenger wire:	1.0*7 steel stranded wire
Structure:	Figure 8 cable	Type:	APL Tape
Operating temperature:	-40 ~ +60 C	Application:	Outdoor aerial application
Product name:	Figure 8 Self Support Fiber Optical Cable	Fiber Grade:	A
Armoured:	Aluminum tape	Model Numer:	GYTC8S
Factory:	Yes	Bending Radius:	20D-30D
Feather:	strong	Jacket:	PE
Outsheath:	PE / LSZH / OFNP	Outer Sheath Material:	LSZH PE HDPE
Standards:	RoHS, UL, ETL, IEC	Service:	OEM&ODM
Filler:	Tube Filling Compound(Gel)	Aromored:	Steel Tape
Self Suporting:	Stranded steel wire	Strength Member:	aramid yarn

Ürün Açıklaması

Kendini taşıyan FRP dayanıklılık zırhlı GYFTC8S Şekil 8 Fiber Optic Kablo

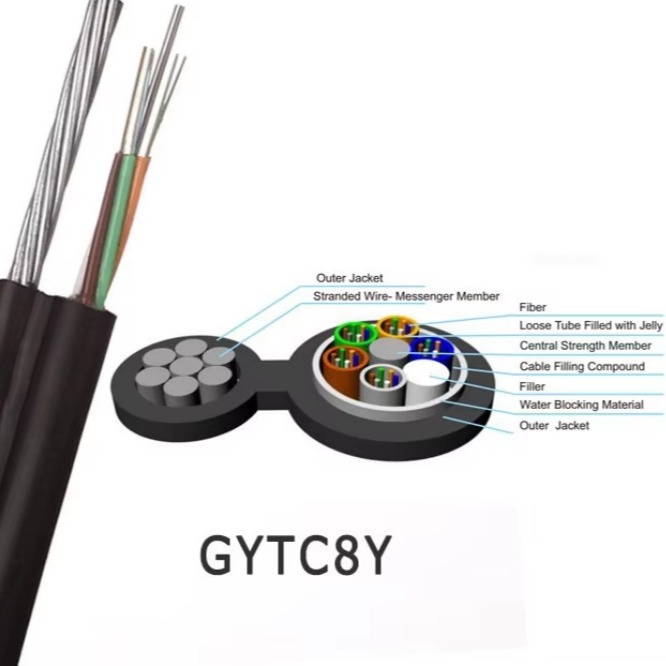

Şekil 8'deki lif kablosunun açıklaması

Şekil 8, GYFTC8S, GYTC8S, GYXTC8S ve GYXTC8Y gibi modeller de dahil olmak üzere fiber optik kablo, hava tesisatlarında yaygın olarak kullanılan kendi kendini taşıyan bir dış kablodur.Nem ve dış basınçlara karşı güçlü direnç sunar.Kablonun metal dayanıklılık üyesi, ipli çelik tellerden oluşurken, destek kısmı, karakteristik bir figür-8 şekli oluşturan bir polietilen (PE) ceketle kaplıdır.

Özellikleri

Stranded tel tasarımı, mükemmel germe dayanıklılığını sağlar, kendi kendine taşıyan kurulumunu destekler ve dağıtım maliyetlerini düşürür.
Mekanik stres ve sıcaklık dalgalanmaları altında güçlü dayanıklılık gösterir.
Uzun süreli güvenilirlik için hidrolize dirençli yüksek dayanıklı gevşek borular kullanır.
Tüplerin içindeki özel jel, optik lifler için hayati bir koruma sağlar.
Su engelleme performansını sağlamak için çoklu tasarım stratejileri uygulanır:
- Çelik tel veya FRP'den yapılmış merkezi dayanıklılık elemanı
- Suya dayanıklı doldurma bileşiği gevşek borularda
- Kablo boyunca tam çekirdek doldurma
- Nem direncini artırmak için PSP katmanı eklenmiştir

Optik özellikleri

Parçalar		Birim	Özellikleri
Parçalar		Birim	G652D
Mod Alanı Çapı	1310nm	- Evet.	9.2±0.4
Mod Alanı Çapı	1550nm	- Evet.	10.4±0.5
Kaplama çapı		- Evet.	124.8±0.7
Kaplama Dairesel Olmaması		%	≤0.7
Çekirdek kaplama konsantrikliği hatası		- Evet.	≤0.5
Kaplama çapı		- Evet.	245±5
Kaplama Dairesel Olmaması		%	≤6.0
Kaplama-kaplama konsantrikliği hatası		- Evet.	≤12
Kablo kesimi dalga boyu		nm	acc≤1260
En fazla zayıflama	1310nm	dB/km	≤0.36
En fazla zayıflama	1550nm	dBkm	≤0.22

Teknik parametreler

Fiber Modeli			G.652D
Tasarım ((Güç Üyesi+Tüp ve Doldurucu)			1 + 5
Merkezi Güç Üyesi		Malzeme	Çelik Tel
		Çapraz ((+0.05) mm	1.5
LooseTube		Malzeme	PBT
		Çapraz ((+0.06) mm	2.0
		Kalınlığı ((+0.03) mm	0.32
		TheMax.Core.NO./Tube	12
Doldurucu ip		Malzeme	PE
		Renk	Beyaz
		Çapraz ((+0.06) mm	2.1
Döllenme Gücü Üyesi		Malzeme	Çelişkili çelik tel
		Türü	φ1.0mm x7
Zırh tabakası		Malzeme	Çelik bant
Dış Kapak1		Malzeme	PE
		Kalınlığı ((+0.03) mm	1.
Dış Kapak1		Malzeme	MDPE
		Kalınlığı ((40.03) mm	1.8
Kablo çapı ((土0.2) mm			9.0*16.0 ((nominal)
Kablo Ağırlığı ((+10) kg/km			160 ((nominal)
Çekici /N (kısa süreli)			5000
Çekici /N (uzun süreli)			1500
Crush/N (kısa süreli)			1000
Crush /N (kısa süreli)			300
Zayıflama	1310nm		0.35dB/KM
	1550nm		0.22dB/KM
Min. bükme yarıçapı	Gerginliksiz		10.0*Kabl
	En Yüksek Gerginlik Altında		20.0xKabloφ

Resim Gösterisi

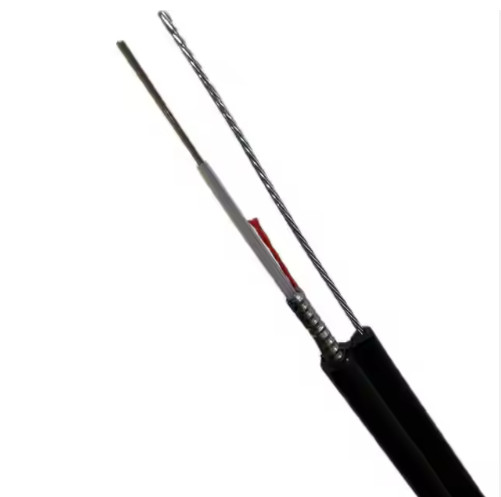

GYFTC8S Şekil 8 Zırhlı Fiber Optik Kablo Çelik Taşıyıcı Kendinden Destekli FRP 0

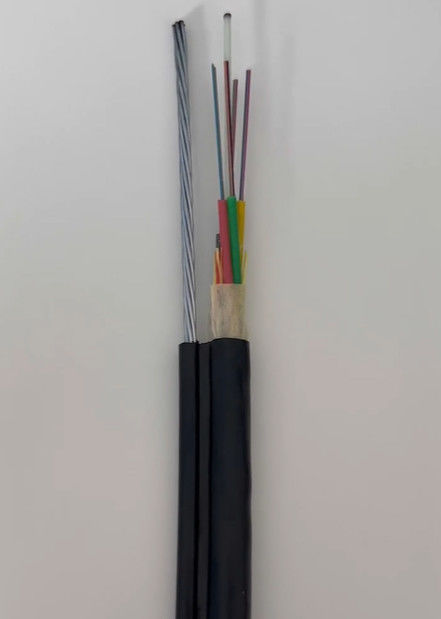

GYFTC8S Şekil 8 Zırhlı Fiber Optik Kablo Çelik Taşıyıcı Kendinden Destekli FRP 1

Paketleme

• Standart Kablolu Ahşap Davul

• Standart makara uzunluğu: 2/3km/makara, diğer uzunluklar da mevcuttur

Sık Sorulan Sorular

1Doğrudan üreticisiniz mi?
Evet, 10 yıldan fazla endüstri deneyimi olan gerçek bir üreticiyiz.

2Küçük miktarlı siparişleri kabul ediyor musunuz?
Özellikle yeni projeler için küçük siparişleri memnuniyetle karşılıyoruz.

3Ürününüzün garantisi ne kadar?
Fiber optik kablolarımız için 25 yıllık garanti sunuyoruz.

4Tipik teslim süreniz nedir?
Genellikle siparişler 3 ila 5 iş günü içinde işlenir ve gönderilir.

5Yıllık üretim kapasiteniz nedir?

Dış / İçerideki Fiber Optic Kablo: 6,000,000 kilometre yılda
FTTH/FTTX/FTTA Kablosu: 6,000Yılda 1000 kilometre
Patch Cord ve Pigtails: 12,400Yılda 1000 adet

6Özel ürünler ve markalar sunar mısınız?
Evet, OEM ve ODM hizmetleri sağlıyoruz. Sadece bize tasarımınızı veya gereksinimlerinizi gönderin, gerisini halledeceğiz.
