4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a

4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Fiber çapı: 9/125 mikron
Bükülme yarıçapı: 20D
Ceket: UVPE
Kaplama Çapı: 125.0±0.1
Su Engelleme Sistemi: Dolgu Bileşiği
Kablo Kullanımı: Dışarıda
Dış çapı: 7,0 mm-9,0 mm
Kendinden Destekli: Örgülü Çelik Tel / Çelik tel
Güç Üyesi: Aramid İplik
Vurgulamak:

Şekil 8 Optik fiber kablosu

,

12 çekirdekli fiber optik kablo

,

GYXTC8Y Şekil 8 Optik fiber kablosu
Temel bilgiler
Menşe yeri: Guangzhou Çin
Marka adı: JQ
Sertifika: ISO9001
Model numarası: GYTC8Y/GYXTC8Y
Ödeme & teslimat koşulları
Ürün Açıklaması

4 çekirdek 6 çekirdek 12 çekirdek Şekil 8 Çelik tel ile Fiber Optik Kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a

Ürün Tanımı

Şekil 8 Optik fiber kablosu
  • Kendini geçindirmek:Şekil 8 Fiber Optic Kablosu, ek donanım veya yapılara ihtiyaç duyulmaması için kendi kendini taşıyacak şekilde tasarlanmıştır.
  • Sıvı kablo:Kablo, yüksek dayanıklılık ve hava tesisatları için destek sağlayan ipli çelik tel ile güçlendirilmiştir.
  • UV PE ceket:Kablo, sert hava koşullarına ve UV radyasyonuna karşı mükemmel koruma sağlayan UV PE malzemesi ile kaplanmıştır.
  • Alüminyum bant/Çelik bant zırhlı:Kablo, kemirgenlere, nem ve diğer dış faktörlere karşı ek koruma sağlayan alüminyum bant veya çelik bantla zırhlandırılmıştır.

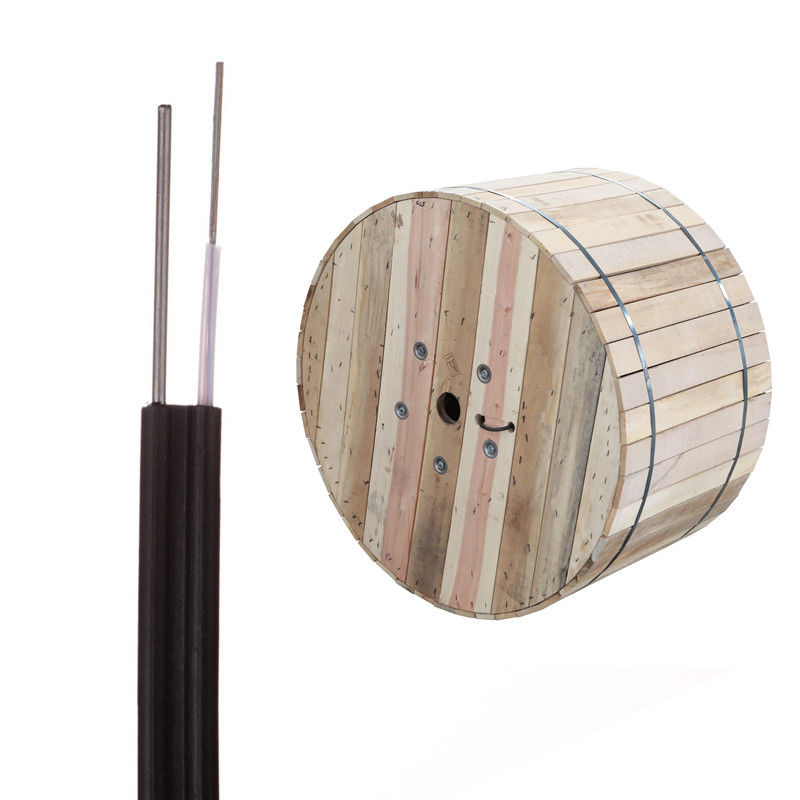

4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a 0

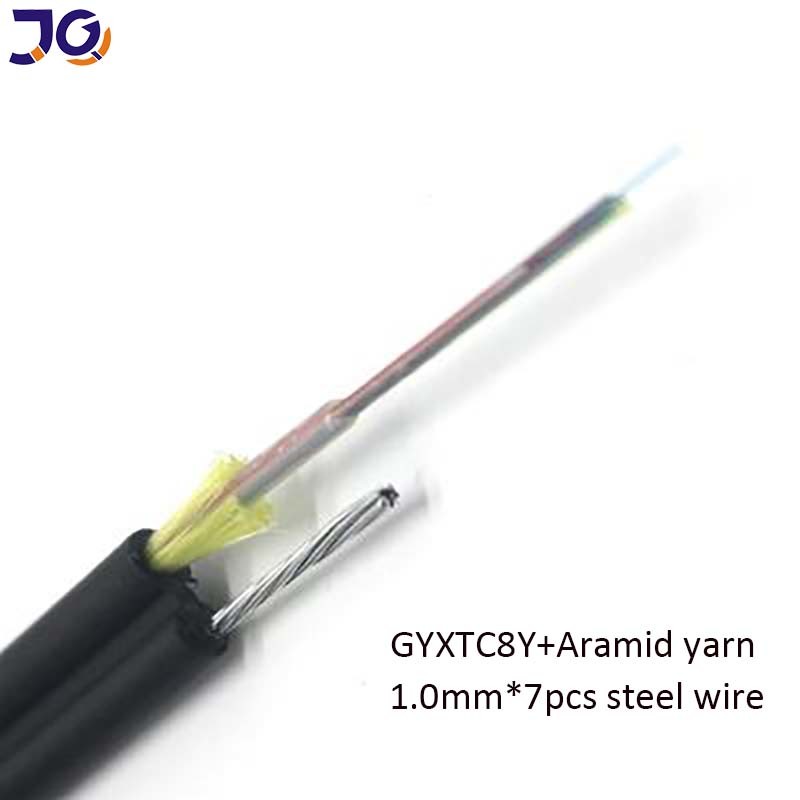

4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a 1

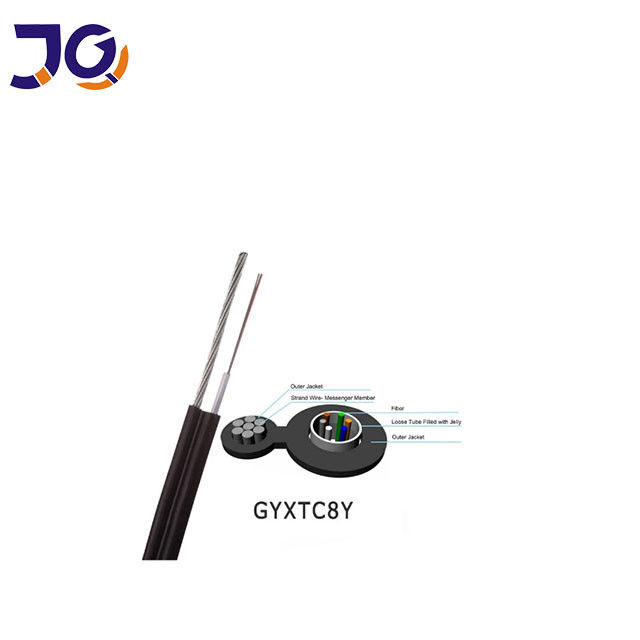

Kablo yapısı ve parametresi
Fiber
Numara
Galvanizli çelik tel
çapı
Çıkar.
tüp
Kalınlığı
(Nominel*)
Bağlantı
Boyut
Kablo boyutu
W*H
(Nominel**)
Ağırlık
(yaklaşık)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 çarpı 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 çarpı 12.0
77



* nominal kabuk kalınlığı ±0,2 mm'lik bir toleransı olabilir.
** Kablo nominal boyutunun ± 0,5 mm toleransı olabilir.



4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a 2



Optik Fiber Performansı
Kablolu optik liflerin performansı (ITU-T Rec. G.652D)
Ürün
Özellikleri
Elyaf türü
Tek mod
Fiber malzemesi
Doped silikon
Zayıflama katsayısı
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0,36 dB/km
≤0,35 dB/km
≤0.22 dB/km
≤0,30 dB/km
Nokta kesintisi
≤ 0,05 dB
Kablo kesimi dalga boyu
≤ 1260 nm
Sıfır dağılım dalga boyu
1300 ~ 1324 nm
Sıfır dağılım eğimi
≤ 0,093 ps/nm2.km
Hromatik dağılım
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3,5 ps/ ((nm. km)
≤5.3 ps/ ((nm. km)
≤18 ps/nm. km)
≤22 ps/ ((nm. km)
PMD
≤0,2 ps/km1⁄2
Mod alanı çapı @ 1310 nm
(8.6~9.5) ±0.6 um
Çekirdek / kaplama konsantrisite hatası
≤0,6 um
Kaplama çapı
125.0 ± 1 um
Kaplama dairesel olmayan
≤1,0%
Birincil kaplama çapı
245 ± 10 um
Kanıt test seviyesi
100 kpsi (=0.69 Gpa), %1
Sıcaklık bağımlılığı
0°C~+70°C @ 1310 & 1550nm
≤ 0,1 dB/km

Teknik parametreler:

Ürün Adı Şekil 8 Optik fiber kablosu
Hava kullanımı - Evet.
Özelleştirilebilir - Evet.
Kablo çapı 7.0mm-16.0mm
Eğilme Yarıçapı Kablo çapı 20x
Ceket malzemesi LSZH (Alt Duman Sıfır Halogen)
Bükme yarıçapı 20D
Kablo kablosu PE (Polyethylene)
Kendini Desteklemek Sıvı kablo
Ceket UV PE (UV dirençli polietilen)
Fiber çapı 9/125μm
Zırhlı malzemeler Alüminyum bant veya çelik bant
Kablo Kullanımı Dışarıda


Ambalaj ve Nakliye:

Paketleme ve Nakliye

4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a 3

4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a 4



4 çekirdek 6 çekirdek 12 çekirdek çelik tel ile fiber optik kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a 5
Soruşturmanıza hoş geldiniz! Fabrikamızı ziyaret etmeye hoş geldiniz!
Ücretsiz örnek almak için +86 18122384553 numarasıyla bana ulaşın.
