Kendi kendini taşıyan Şekil 8 Fiber Optic Kablo GYTC8S

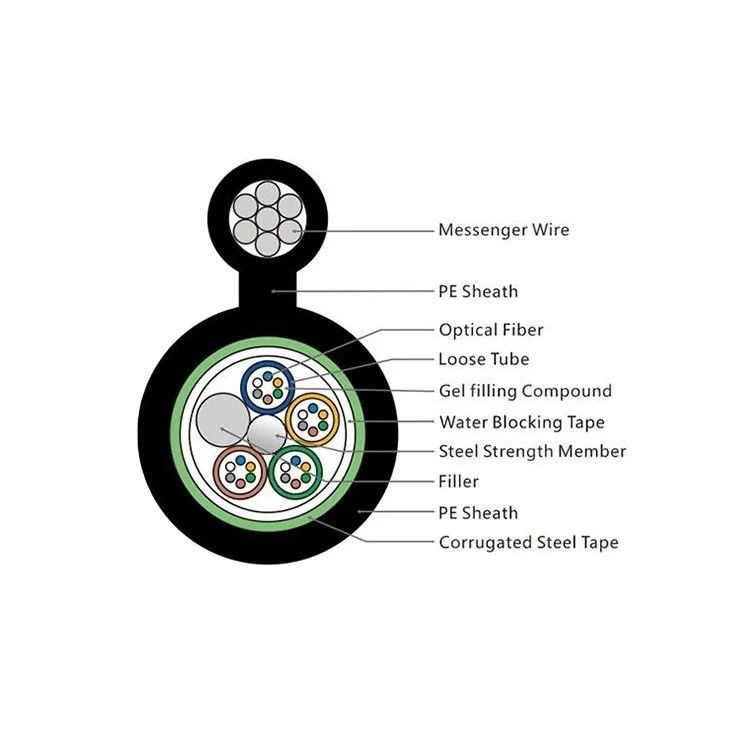

GYTC8S (metal ile desteklenmiş asılı tel, gevşek kol katmanlı bükülmüş dolgu, steel-polyethylene bonding sheath 8-shaped self-bearing outdoor optical cable for communication) The structure of the optical cable is to put single-mode or multi-mode optical fibre into the inner-filled waterproof compound loose sleeve made of high-modulus plasticKablo çekirdeğinin merkezi metal takviye çekirdeğidir.Serin kol (ve dolgu ipi) kompakt ve yuvarlak bir kablo çekirdeği oluşturmak için çekirdeği güçlendirmek için merkezin etrafında bükülür, ve kablo çekirdeğindeki boşluklar su bloke edici bileşiklerle doldurulur.Aynı anda çelik ipli tel ve iplik polietilen kabuğundan yapılmıştır..
Özellikleri
1"Yüklü germe dayanıklılığı, kendi kendini destekleme gereksinimini karşılar ve kurulum maliyetini azaltır.
2İyi mekanik ve sıcaklık performansı
3Yüksek dayanıklılıklı hidrolize dayanıklı gevşek boru
4Özel boru doldurma bileşiği liflerin kritik korunmasını sağlar.
5Kablonun su geçirmez olmasını sağlamak için aşağıdaki önlemler alınır:
--- Merkezi güç elemanı olarak kullanılan çelik tel
--- Çıkarılmış tüp dolgu bileşiği
-- 100% kablo çekirdeği dolumu
--- PSP'nin nemden korunmasını arttırması
Optik özellikleri
| Parçalar |
Birim |
Özellikleri |
| G652D |
| Mod Alanı Çapı |
1310nm |
- Evet. |
9.2±0.4 |
| 1550nm |
- Evet. |
10.4±0.5 |
| Kaplama çapı |
- Evet. |
124.8±0.7 |
| Kaplama Dairesel Olmaması |
% |
≤0.7 |
| Çekirdek kaplama konsantrikliği hatası |
- Evet. |
≤0.5 |
| Kaplama çapı |
- Evet. |
245±5 |
| Kaplama Dairesel Olmaması |
% |
≤6.0 |
| Kaplama-kaplama konsantrikliği hatası |
- Evet. |
≤12 |
| Kablo kesimi dalga boyu |
nm |
acc≤1260 |
| En fazla zayıflama |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Teknik parametreler
| Fiber Modeli |
G.652D |
| Tasarım ((Güç Üyesi+Tüp ve Doldurucu) |
1 + 5 |
| Merkezi Güç Üyesi |
Malzeme |
Çelik Tel |
| Çapraz ((+0.05) mm |
1.5 |
| LooseTube |
Malzeme |
PBT |
| Çapraz ((+0.06) mm |
2 |
| Kalınlığı ((+0.03) mm |
0.32 |
| TheMax.Core.NO./Tube |
12 |
| Doldurucu ip |
Malzeme |
HDPE |
| Renk |
Beyaz |
| Çapraz ((+0.06) mm |
2.1 |
| Döllenme Gücü Üyesi |
Malzeme |
Galvanizli çelik |
| Türü |
φ0.9x3 |
| Zırh tabakası |
Malzeme |
Çelik bant |
| Dış Kapak1 |
Malzeme |
MDPE |
| Kalınlığı ((+0.03) mm |
1. |
| Dış Kapak1 |
Malzeme |
MDPE |
| Kalınlığı ((40.03) mm |
1.8 |
| Kablo çapı ((土0.2) mm |
9.5*17.8 ((nominal) |
| Kablo Ağırlığı ((+10) kg/km |
160 ((nominal) |
| Min. kurulum/N |
1500 |
| Zayıflama |
1310nm |
0.35dB/KM |
| 1550nm |
0.21dB/KM |
| Min. bükme yarıçapı |
Gerginliksiz |
10.0*Kabl |
| En Yüksek Gerginlik Altında |
20.0xKabloφ |

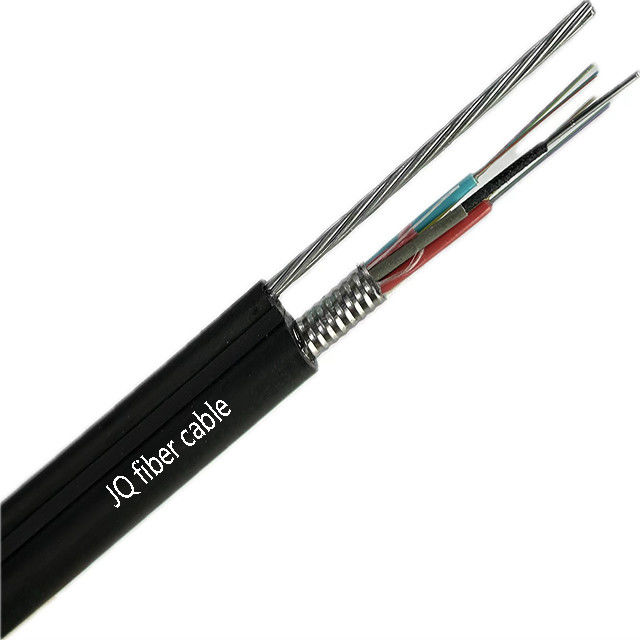

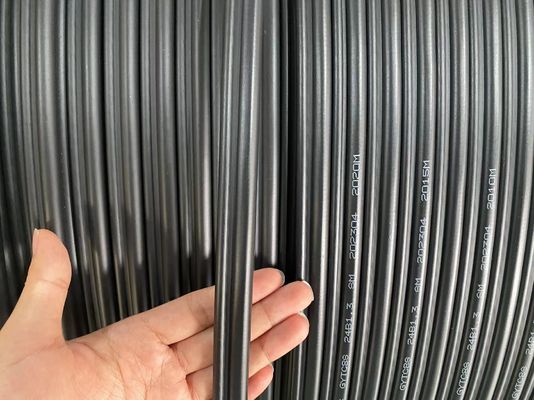

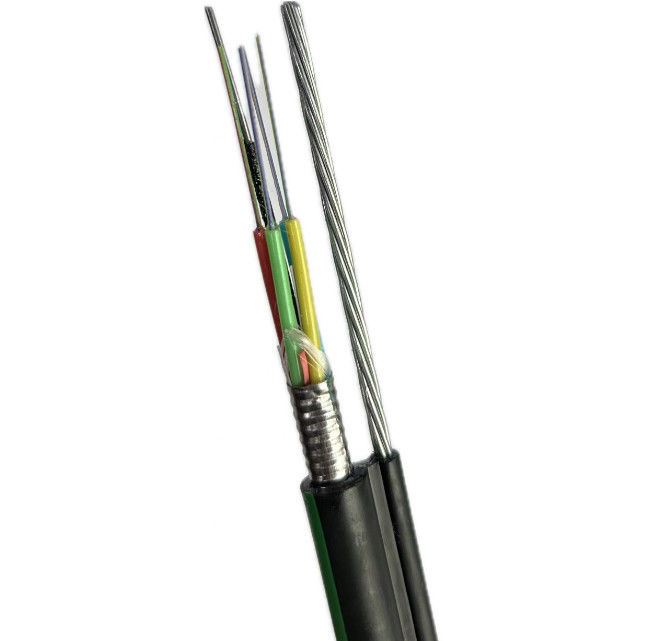

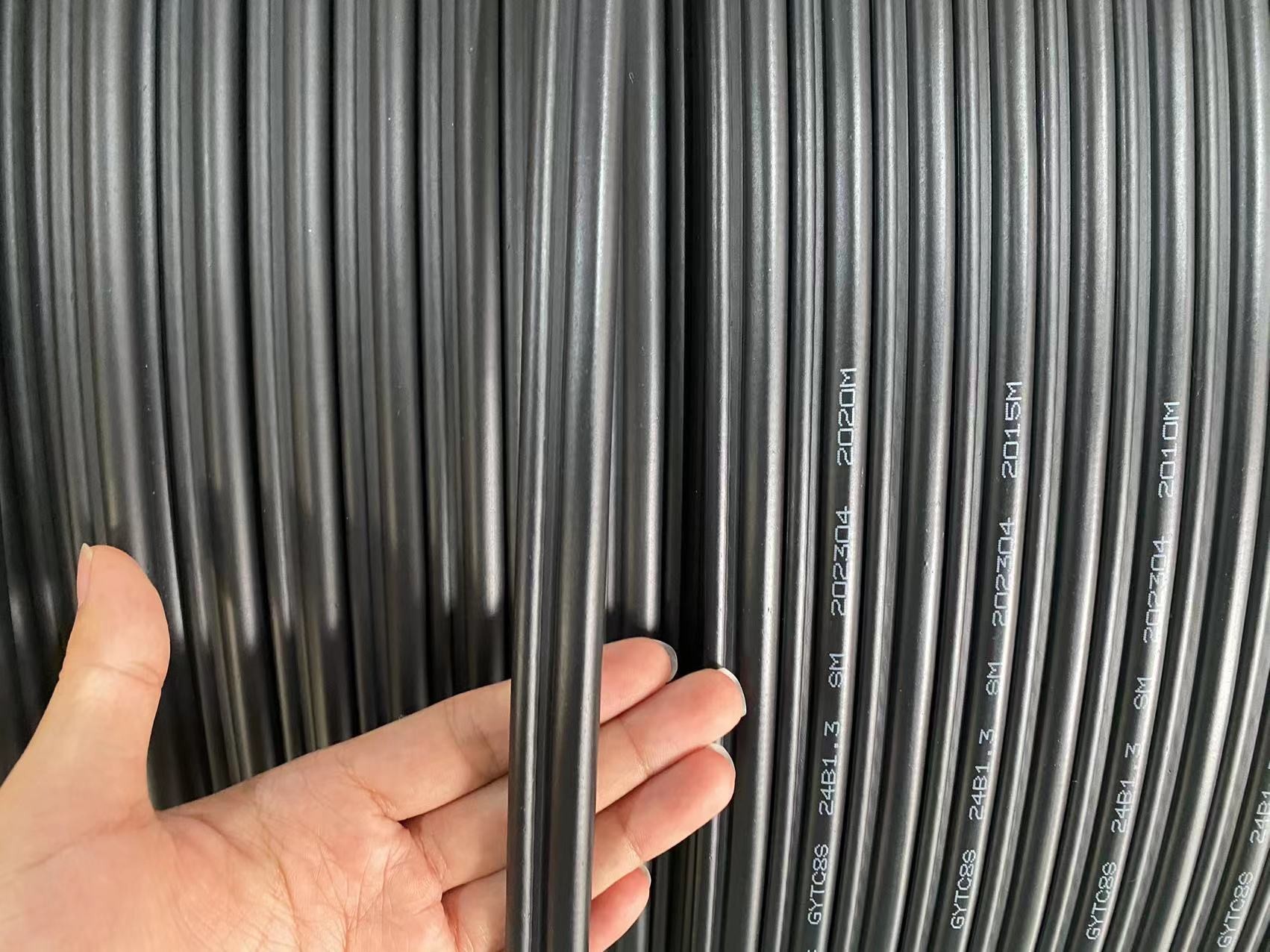

Resim Gösterisi

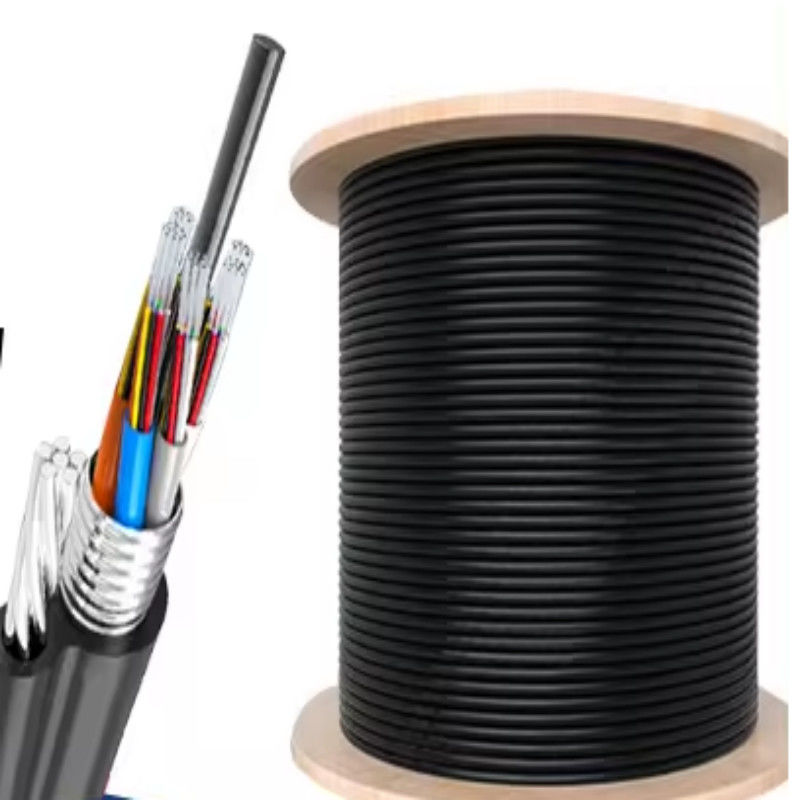

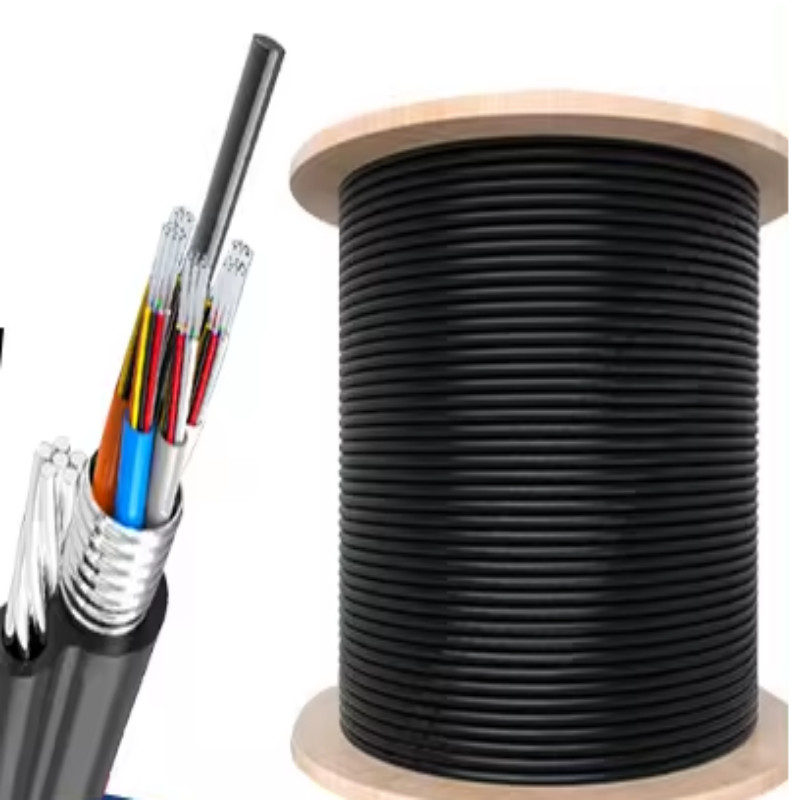

Paketleme
• Standart Kablolu Ahşap Davul
• Standart makara uzunluğu: 2/3km/makara, diğer uzunluklar da mevcuttur
Sık Sorulan Sorular
1- Sen gerçek üretici misin?
Evet, 10 yıllık geçmişi olan gerçek bir üreticiyiz.
2- Küçük siparişleri kabul eder misiniz?
Evet, küçük sipariş mevcuttur. Biz müşterilerimizin yeni projesini destekleriz çünkü işlerin her zaman küçük siparişlerden geldiğini biliyoruz.
3- Garanti süreniz nedir?
Fiber optik kablo için 25 yıl
4Teslimat süreniz nedir?
Genellikle 3-5 iş günü içinde
5- Peki ya yıllık üretim kapasiteniz?
Dış / İçerideki Fiber Optic Kablosu, yıllık üretimimiz 6,000,000 KM;
FTTH/FTTX/FTTA kablosu, 6'dır.000,000 KM yılda;
Patch Cord/Pigtails, 12 oldu.400Yılda 1000 parça.
6Özel ürünler ve logo sağlayabilir misiniz?
OEM ve ODM hizmeti sağlıyoruz. Bize çiziminizi gönderebilirsiniz.
