Ana sayfa ÜrünlerŞekil 8 Fiber Optik KabloŞekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici

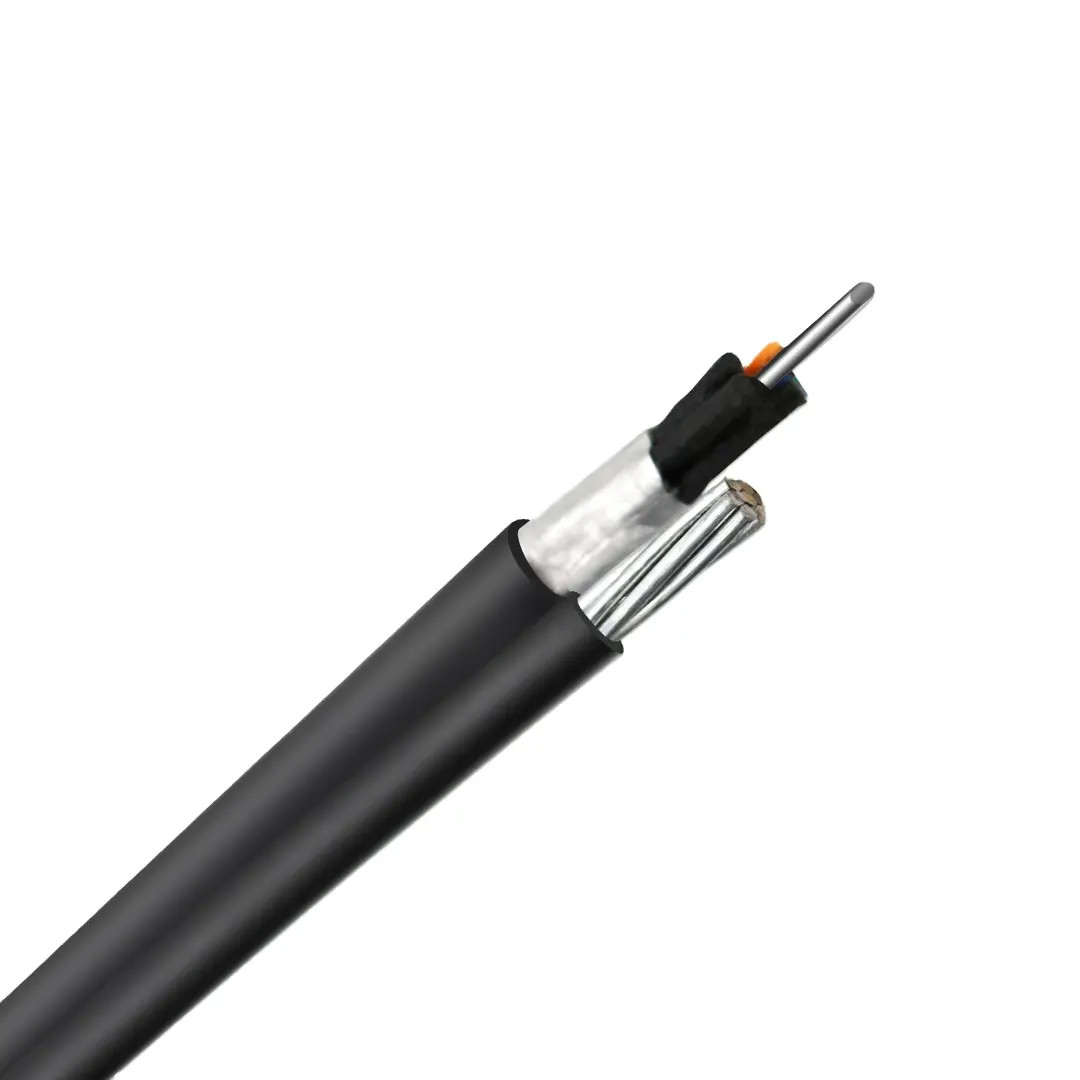

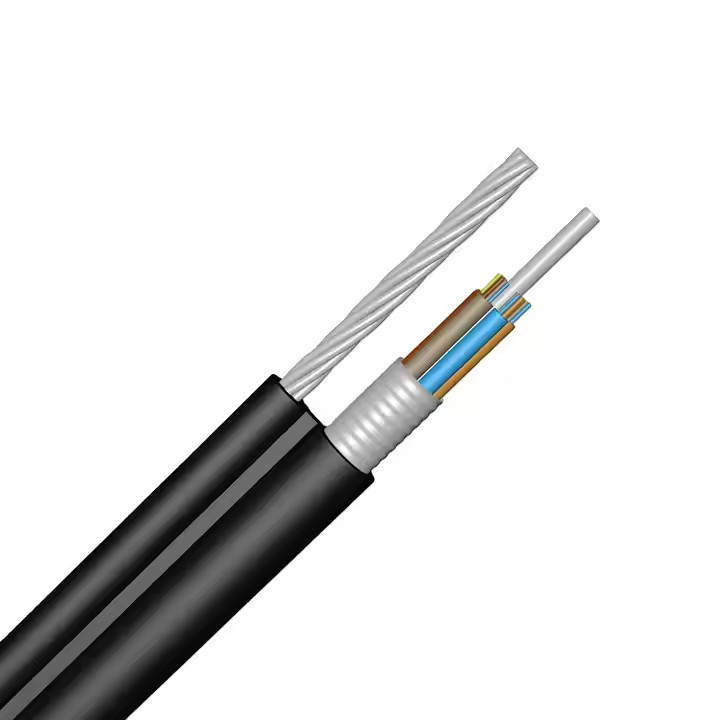

Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Şimdi başvurun

Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici

Min sipariş miktarı : 1km
Menşe yeri: Guangzhou Çin Marka adı: JQ
Sertifika: ISO9001 Model numarası: Gytc8y/gytc8a

Detay Bilgi
Fiber çapı: 9/125 mikron Bükülme yarıçapı: 20D
Ceket: UVPE Kaplama Çapı: 125.0±0.1
Su Engelleme Sistemi: Dolgu Bileşiği Kablo Kullanımı: Dışarıda
Dış çapı: 7,0 mm-9,0 mm Kendinden Destekli: Örgülü Çelik Tel / Çelik tel
Güç Üyesi: Aramid İplik
Vurgulamak:

9.0mm Şekil 8 Optik fiber kablosu

,

Kendini taşıyan fiber optik kablo

Ürün Açıklaması

4 çekirdek 6 çekirdek 12 çekirdek Şekil 8 Çelik tel ile Fiber Optik Kablo Mini Şekil 8 Kablo Gyxtc8y Gyxtc8a

Ürün Tanımı

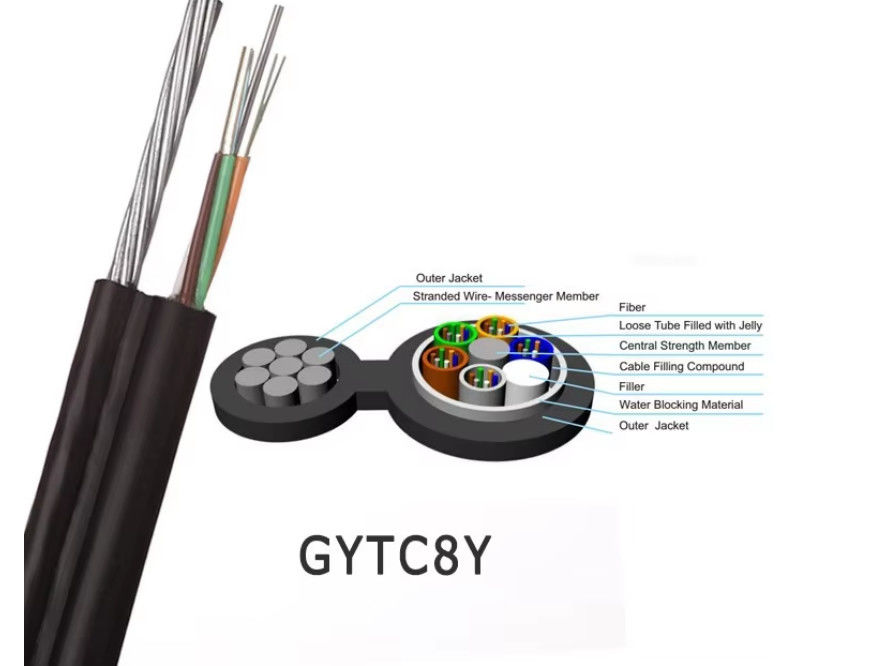

Şekil 8 Optik fiber kablosu
  • Kendini geçindirmek:Şekil 8 Fiber Optic Kablosu, ek donanım veya yapılara ihtiyaç duyulmaması için kendi kendini taşıyacak şekilde tasarlanmıştır.
  • Sıvı kablo:Kablo, yüksek dayanıklılık ve hava tesisatları için destek sağlayan ipli çelik tel ile güçlendirilmiştir.
  • UV PE ceket:Kablo, sert hava koşullarına ve UV radyasyonuna karşı mükemmel koruma sağlayan UV PE malzemesi ile kaplanmıştır.
  • Alüminyum bant/Çelik bant zırhlı:Kablo, kemirgenlere, nem ve diğer dış faktörlere karşı ek koruma sağlayan alüminyum bant veya çelik bantla zırhlandırılmıştır.
Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 0
Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 1
Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 2



Kablo yapısı ve parametresi
Fiber
Numara
Galvanizli çelik tel
çapı
Çıkar.
tüp
Kalınlığı
(Nominel*)
Bağlantı
Boyut
Kablo boyutu
W*H
(Nominel**)
Ağırlık
(yaklaşık)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 çarpı 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 çarpı 12.0
77



* nominal kabuk kalınlığı ±0,2 mm'lik bir toleransı olabilir.
** Kablo nominal boyutunun ± 0,5 mm toleransı olabilir.



 Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 3



Optik Fiber Performansı
Kablolu optik liflerin performansı (ITU-T Rec. G.652D)

Kablo Türü
Lif Sayısı
Max.Fiber in Tubes
Kablo ağırlığı kg/km
Kablo çapı ((mm)
Uzun/Kısa Süre Gerginlik Gücü N
Kırılma Direnci Uzun/Kısa Süre N/100MM
GYXTC8S 2~8
2 ~ 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10~12
12
121
8.3 x 17.0
2000/6000
300/1000
S/N
Ürün
Test Yöntemi
Kabul koşulları
1
Çekim dayanıklılığı IEC 794-1-E1
_Yük: 5.0KN _Yük altındaki kablo uzunluğu: 50 m
- Yükleme süresi: 1 dakika.
- Kayıp Değişimi £ 0.1 dB @ 1550 nm
- Elyaf kırılmadı ve kabuk hasar görmedi.
2
Ezme testi
IEC 794-1-E3
- Yük: 1.0KN/100mm
- Yükleme süresi: ≥1 dakikadır.
- Kayıp Değişimi £ 0.1 dB @ 1550 nm
- Elyaf kırılmadı ve kabuk hasar görmedi.
3
Çarpışma Direnci
IEC 794-1-E4
- Etki noktası: 3
-Puan başına zaman: 1
- Çarpışma enerjisi: 4.5 Nm
- Çekiç başının yarıçapı: 12.5 mm
- Kayıp Değişimi £ 0.1 dB @ 1550 nm
- Elyaf kırılmadı ve kabuk hasar görmedi.
4
Tekrarlanan Eğme
IEC 794-1-E6
- Bükme yarıçapı: 20 x kablo
- Yük: 150 N
- Bükme hızı: 3 saniye/döngü
- Döngü numarası: 30
- Kayıp Değişimi £ 0.1 dB @ 1550 nm
- Elyaf kırılmadı ve kabuk hasar görmedi.
5
Torsiyon
IEC 794-1-E7
- Uzunluğu: 1 m
- Yük: 150 N
- Dönüş açısı: ±90°
- Dönüşme hızı: 1 dakika/döngü
- Döngü numarası: 10
- Kayıp Değişimi £ 0.1 dB @ 1550 nm
- Elyaf kırılmadı ve kabuk hasar görmedi.
6
Su Penetrasyon Testi
IEC 794-1-F5B
- Su yüksekliği: 1 m
- Örnek uzunluğu: 3 m
- Test süresi: 24 saat
- Kablonun karşı ucundan su sızdırılmamalıdır.
7
Sıcaklık Dönüşüm Testi
IEC 794-1-F1
- Sıcaklık basamağı:
+20oC→-40oC→+70oC →+20oC
- Her adım için süresi: 12 saat
- Döngü sayısı: 2
- Kayıp değişimi £ 0.05 dB/km@1550 nm
- Elyaf kırılmadı ve kabuk hasar görmedi.
8
Bileşik Akış
IEC 794-1-E14
- Örnek uzunluğu: 30 cm
- Sıcaklık: 70°C ± 2°C
- Zaman: 24 saat
- Bileşik akış yok.
Model Numarası
GYTC8Y
Yapı
Birim
Parametreler
Lif sayımı
Fiberler
4 ~ 30
32 ~ 60
62 ~ 72
74~84
86~96
Eleman
- Hayır.
5
6
7
8
Çıkarılmış boru çapı
mm
1.75
2.05
2.05
2.1
2.1
Tüp başına çekirdekler (çok değil)
- Hayır.
6
12
12
Merkezi dayanıklılık üyesi/PE kabuğu (gerektiğinde)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Kablo çapı (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Ağırlık (yaklaşık)
Kg/km
133
152
175
180
190

Teknik parametreler:

Ürün Adı
GYTC8A/GYTC8Y
Elyaf türü
G652D/ G657A
Fiber rengi
Sarı/Aqua/Pembe/Kırmızı/Siyah/Beyaz veya Özel
Uygulama
İletişim ağı, hava, doğrudan gömülü, kanal, ect.
MOQ
1000 metre.
İlerleme süresi
15 gün içinde veya müzakere
Ödeme
Paypal / TT / DP veya müzakere
Denizcilik
Ekspres/Deniz Kargo/Uçak Kargo/Kara taşımacılığı

* Standart uzunluk: 1000m;Diğer uzunluklar mevcuttur
*Yukarıdaki sadece konteyner yükleme için bir öneridir, lütfen belirli miktar için satış departmanımıza başvurun

Ambalaj ve Nakliye:

Paketleme ve Nakliye

Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 4

Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 5



Şekil 8 Alüminyum bant / Çelik bantlı fiber optik kablo zırhlı tasarım ve zor hava koşulları için kendi kendine destekleyici 6
