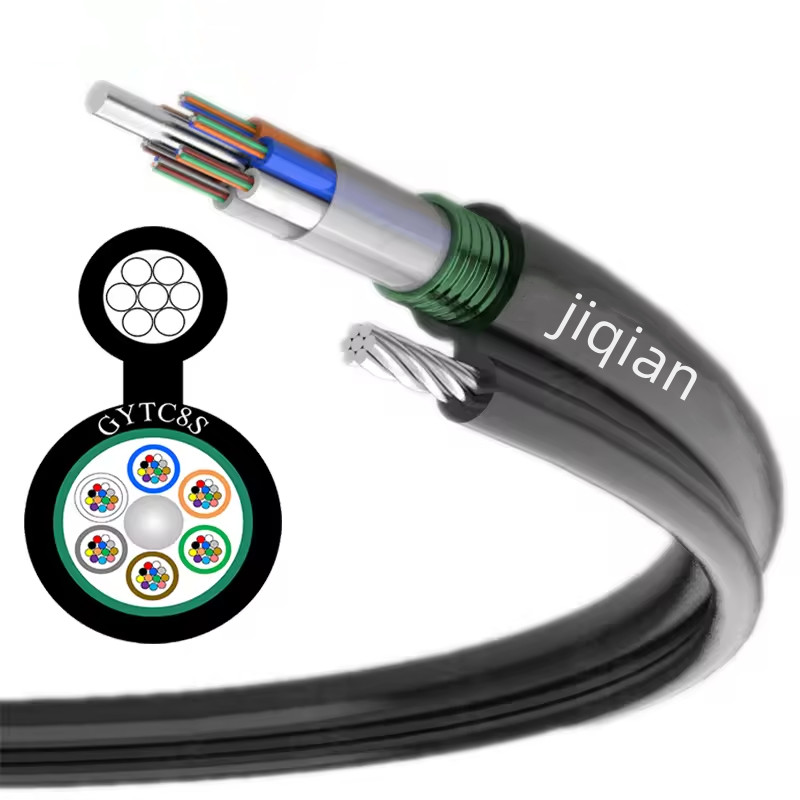

Kendi kendini taşıyan Şekil 8 Fiber Optic Kablo GYTC8S
Ürün tanımı:

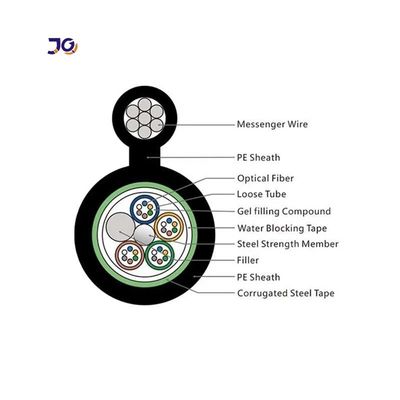

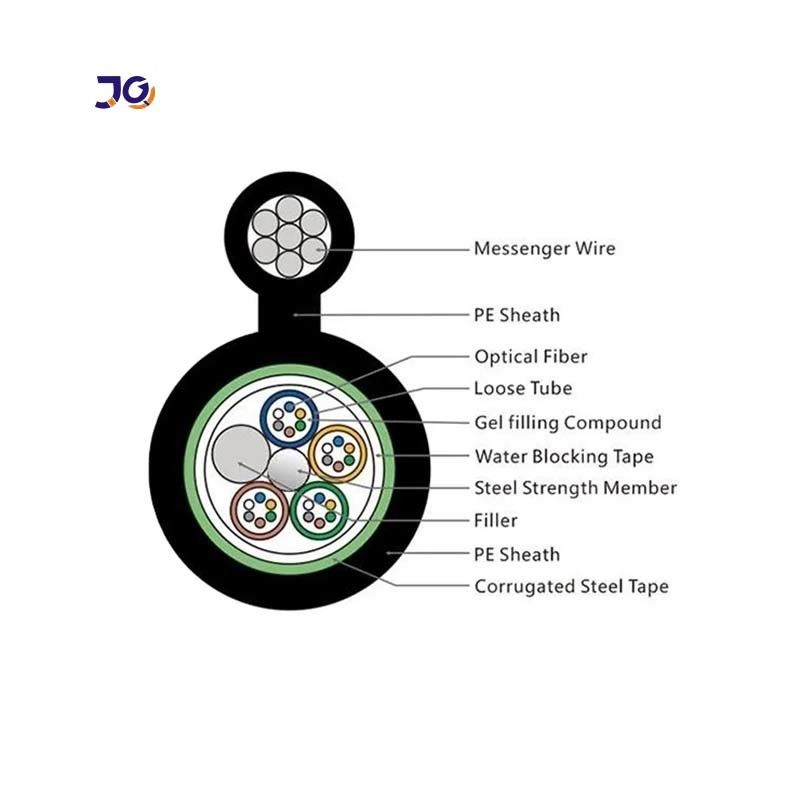

GYTC8S optik kablosunun yapısı, yüksek modüllü poliester malzemesinden yapılmış gevşek bir koltuk içine tek mod veya çok modlu optik fiber kemerini koymaktır.Ve kol su geçirmez bileşiklerle dolu.Kablo çekirdeğinin merkezi, metal takviye çekirdeğidir.Kablo çekirdeğindeki boşluk su engelleyen bir dolgu ile doldurulurPlastik kaplı çelik kemer (PSP) dikey olarak sarıldıktan sonra, bir kabloya 8 şekilli bir polietilen kılıfına bağlanan çelik tel ile entegre edilir.Bu ürün, kendi kendine yüklenmiş bir yerleştirme için kullanılır..
Özellikleri
1Tek veya yedi paslanmaz çelik veya elektroplated bakır kendi kendini taşıyan yukarı askı kablosu yapısı.
2Yağ dolumu, çoklu halatlı tüp gevşek kol yapısı, merkez takviye çekirdek takviye, çelik kemer zırhı.
3. İyi çevresel ve mekanik özelliklere sahiptir.
--- Merkezi güç elemanı olarak kullanılan çelik tel
--- Çıkarılmış tüp dolgu bileşiği
-- 100% kablo çekirdeği dolumu
--- PSP'nin nemden korunmasını arttırması
Optik özellikleri
| Parçalar |
Birim |
Özellikleri |
| G652D |
| Mod Alanı Çapı |
1310nm |
- Evet. |
9.2±0.4 |
| 1550nm |
- Evet. |
10.4±0.5 |
| Kaplama çapı |
- Evet. |
124.8±0.7 |
| Kaplama Dairesel Olmaması |
% |
≤0.7 |
| Çekirdek kaplama konsantrikliği hatası |
- Evet. |
≤0.5 |
| Kaplama çapı |
- Evet. |
245±5 |
| Kaplama Dairesel Olmaması |
% |
≤6.0 |
| Kaplama-kaplama konsantrikliği hatası |
- Evet. |
≤12 |
| Kablo kesimi dalga boyu |
nm |
acc≤1260 |
| En fazla zayıflama |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Teknik parametreler
| Fiber Modeli |
G.652D |
| Tasarım ((Güç Üyesi+Tüp ve Doldurucu) |
1 + 5 |
| Merkezi Güç Üyesi |
Malzeme |
Çelik Tel |
| Çapraz ((+0.05) mm |
1.5 |
| LooseTube |
Malzeme |
PBT |
| Çapraz ((+0.06) mm |
2 |
| Kalınlığı ((+0.03) mm |
0.32 |
| TheMax.Core.NO./Tube |
12 |
| Doldurucu ip |
Malzeme |
HDPE |
| Renk |
Beyaz |
| Çapraz ((+0.06) mm |
2.1 |
| Döllenme Gücü Üyesi |
Malzeme |
Galvanizli çelik |
| Türü |
φ0.9x3 |
| Zırh tabakası |
Malzeme |
Çelik bant |
| Dış Kapak1 |
Malzeme |
MDPE |
| Kalınlığı ((+0.03) mm |
1. |
| Dış Kapak1 |
Malzeme |
MDPE |
| Kalınlığı ((40.03) mm |
1.8 |
| Kablo çapı ((土0.2) mm |
9.5*17.8 ((nominal) |
| Kablo Ağırlığı ((+10) kg/km |
160 ((nominal) |
| Min. kurulum/N |
1500 |
| Zayıflama |
1310nm |
0.35dB/KM |
| 1550nm |
0.21dB/KM |
| Min. bükme yarıçapı |
Gerginliksiz |
10.0*Kabl |
| En Yüksek Gerginlik Altında |
20.0xKabloφ |
Resim Gösterisi

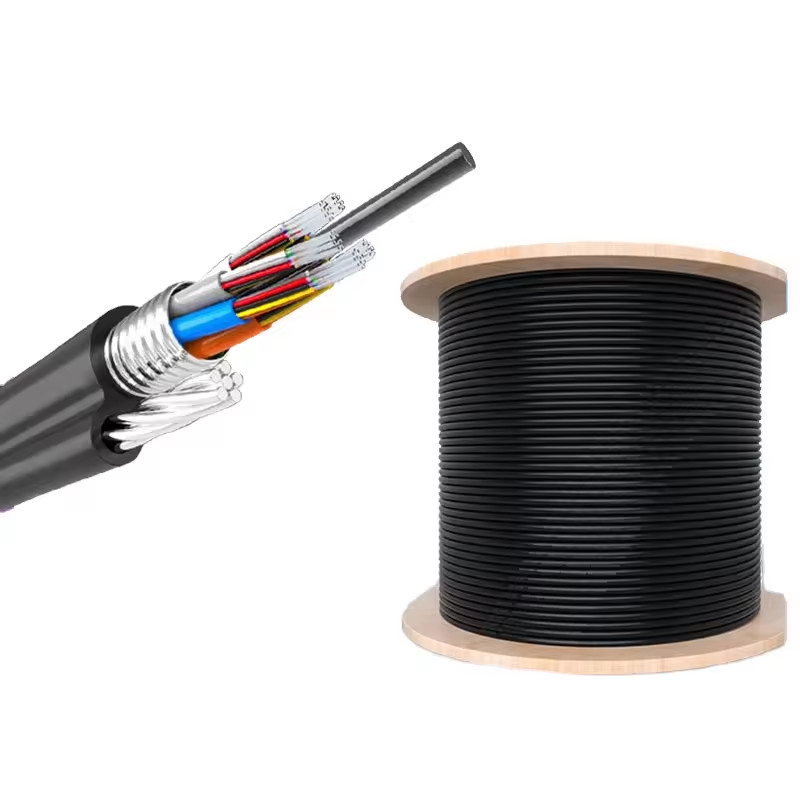

Paketleme
• Standart Kablolu Ahşap Davul
• Standart makara uzunluğu: 2/3km/makara, diğer uzunluklar da mevcuttur
Sık Sorulan Sorular
1- Sen gerçek üretici misin?
Evet, 15 yıllık geçmişi olan gerçek bir üreticiyiz.
2- Küçük siparişleri kabul eder misiniz?
Evet, küçük sipariş mevcuttur. Biz müşterilerimizin yeni projesini destekleriz çünkü işlerin her zaman küçük siparişlerden geldiğini biliyoruz.
3- Garanti süreniz nedir?
Fiber optik kablo için 25 yıl
4Teslimat süreniz nedir?
Genellikle 3-5 iş günü içinde
6Özel ürünler ve logo sağlayabilir misiniz?
OEM ve ODM hizmeti sağlıyoruz. Bize çiziminizi gönderebilirsiniz.
