8 12 24 çekirdek GYTC8Y/GYTC8S iplik fiber optik kablo kendi kendini destekleyen fiber optik kablo
İlgili kişi : Lillian
Telefon numarası : +8618122384553
Naber : +8618122384553
| Min sipariş miktarı : | 5 km | Ambalaj bilgileri : | Ahşap Davul |
|---|---|---|---|
| Teslim süresi : | 5-8 iş günü | Ödeme koşulları : | L/C, T/T, Western Union |
| Yetenek temini : | günde 300km |
| Menşe yeri: | Guangzhou, Çin | Marka adı: | JQ/Customized |
|---|---|---|---|
| Sertifika: | ISO9001 ROHS CE-EMC FCC SDOC | Model numarası: | GYTC8S/GYFTC8S |
|
Detay Bilgi |
|||
| Elyaf Tipi: | G652D/om1/om2/om3/om4 | lif sayısı: | 2-144 Çekirdek |
|---|---|---|---|
| tambur uzunluğu: | 3 km veya Özelleştirilmiş | Model numarası: | GYTC8S/GYFTC8S/GYXTC8A/GYXTC8Y |
| Renk: | siyah/mavi | haberci teli: | 1.0*7 çelik telli tel veya 2.0MM çelik tel |
| Yapı: | Şekil 8 kablosu | Çalışma sıcaklığı: | -40 ~ +60 C |
| Uygulama: | Dış hava uygulaması | Ürün adı: | Şekil 8 Kendinden Destekli Fiber Optik Kablo |
| Vurgulamak: | Zırhlı Şekil 8 Fiber Optik Kablo,GYTC8S Şekil 8 Fiber Optik Kablo |
||
Ürün Açıklaması

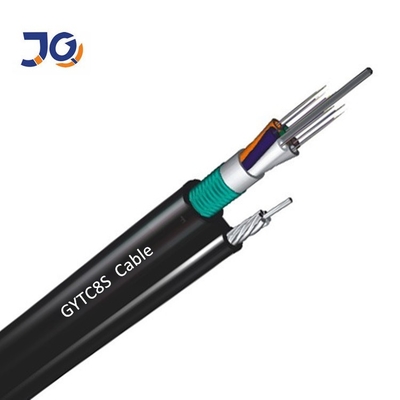

kendinden destekli FRP/çelik tel mukavemetli zırhlı GYFTC8S/GYTC8S Şekil 8 Fiber Optik Kablo

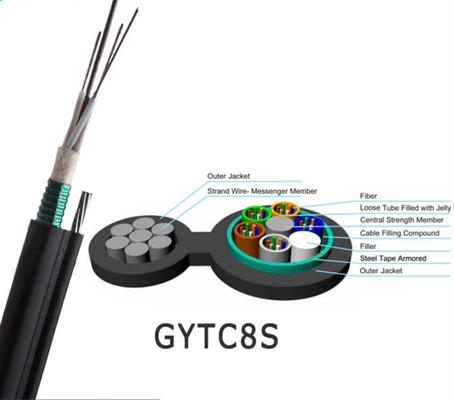

Şekil 8 fiber kablo açıklaması
1.Şekil 8 fiber kablo, nem direnci ve havadan uygulamaya uygun ezilme direnci özelliklerine sahip tipik bir kendi kendini destekleyen dış mekan fiber optik kablodur.
2.Metal olmayan mukavemet elemanı FRP'den yapılmıştır, destekleyici kısım şekil 8 yapısında olacak şekilde polietilen (PE) kılıf ile tamamlanmıştır.Ezilme direnci ve silah atışı direnci özellikleri sağlayan oluklu çelik bant zırhlı ve PE dış kılıf.
3.Merkezi güç olarak FRP, çekme dayanımını artırır ve gevşek boru ve su engelleme sistemi ile çevrilidir.Darbe yapısı, mükemmel mekanik ve çevresel performans sağlar.
4. Hem tek modlu tip hem de çok modlu tipler mevcuttur.Müşterilerin gereksinimlerine göre çeşitli uzunluklar ve fiber sayısı özelleştirilebilir.
Özellikler
1. Çok telli tellerin yüksek çekme mukavemeti, kendi kendini destekleme gereksinimlerini karşılar ve kurulum maliyetini azaltır.
2. İyi mekanik ve sıcaklık performansı
3. Hidrolize dirençli yüksek mukavemetli gevşek boru
4. Özel tüp doldurma bileşimi, elyafın kritik bir şekilde korunmasını sağlar
5. Kablonun sızdırmazlığını sağlamak için aşağıdaki önlemler alınır:
- Merkezi güç elemanı olarak kullanılan çelik tel / FRP
- Gevşek tüp doldurma bileşiği
-%100 kablo dolgusu
- PSP arttırıcı nem geçirmezlik
Optik Özellikler
| Öğeler | Birim | Şartname | |
| G652D | |||
| Mod Alan Çapı | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0,5 | |
| Kaplama Çapı | um | 124.8±0.7 | |
| Dairesel Olmayan Kaplama | % | ≤0.7 | |
| Çekirdek Kaplama Eşmerkezlilik Hatası | um | ≤0,5 | |
| Kaplama Çapı | um | 245±5 | |
| Dairesel Olmayan Kaplama | % | ≤6.0 | |
| Kaplama-Kaplama Eşmerkezlilik Hatası | um | ≤12 | |
| Kablo Kesme Dalgaboyu | deniz mili | acc≤1260 | |
| Zayıflama(maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Teknik parametreler
| Elyaf Modeli | G.652D | ||
| Tasarım(Güç Elemanı+Boru&Dolgu) | 1+5 | ||
| MerkeziGüçÜyesi | Malzeme | Çelik tel | |
| Çap(+0.05)mm | 1.5 | ||
| Gevşek Tüp | Malzeme | PBT | |
| Çap(+0.06)mm | 2.0 | ||
| Kalınlık(+0.03)mm | 0,32 | ||
| TheMax.CoreNO./Tube | 12 | ||
| Dolgu İpi | Malzeme | PE | |
| Renk | Beyaz | ||
| Çap(+0.06)mm | 2.1 | ||
| Tel Gücü Üyesi | Malzeme | telli çelik tel | |
| Tip | φ1.0mm x7 | ||
| Zırh katmanı | Malzeme | Çelik Bant | |
| Dış Kılıf① | Malzeme | PE | |
| Kalınlık(+0.03)mm | 1. | ||
| Dış Kılıf① | Malzeme | MDPE | |
| Kalınlık(40.03)mm | 1.8 | ||
| KabloÇapı(土0.2)mm | 9,0*16,0(nominal) | ||
| Kablo Ağırlığı(+10)kg/km | 160(nominal) | ||
| Çekme /N (kısa süreli) | 5000 | ||
| Çekme /N (uzun süreli) | 1500 | ||
| Ezilme/N (kısa süreli) | 1000 | ||
| Crush /N (kısa süreli) | 300 | ||
| zayıflama | 1310nm | 0,35 dB/KM | |
| 1550nm | 0,22 dB/KM | ||
| Min.bükülme yarıçapı | Gerilimsiz | 10,0*Kabloφ | |
| Maksimum Gerilim Altında | 20.0xKabloφ | ||

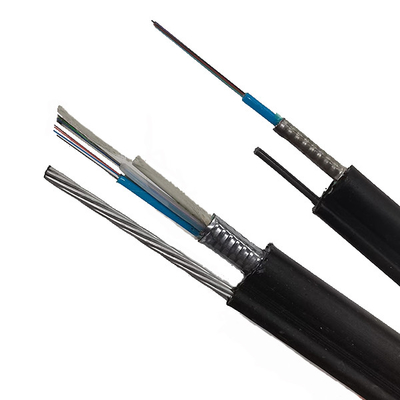

resim gösterisi
Paketleme

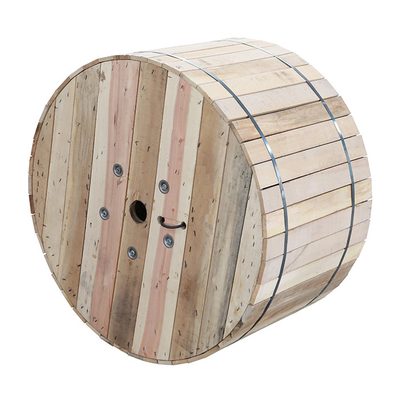

• Standart Kablo Ahşap Tambur
• Standart makara uzunluğu: 2/3km/makara, diğer uzunluklar da mevcuttur
SSS
1. Ticaret şirketi veya üretici misiniz?
10 yıllık tecrübeye sahip bir üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanız
fiber optik kablo, saplama kablosu ve yol kablosu vb.Fabrikamız Guangzhou şehrinde, bizi ziyaret etmenizi bekliyoruz!
2. Kalite hakkında?
Üretim bittiğinde her elyafı test etmeden önce teslim edeceğiz.
Fiyat onayından sonra, kalitemizi kontrol etmek için ücretsiz numune isteyebilirsiniz.
3. Küçük siparişi kabul edebilir misiniz?
Evet, küçük sipariş mevcuttur.İşlerin her zaman küçük siparişten geldiğini bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.
4. Teslim süreniz nedir?
Genellikle yaklaşık 3-7gün iş günü, esas olarak sipariş miktarına bağlıdır.
Ancak, ödemenizden sonra mallarınızı en kısa sürede ayarlayacağımızdan emin olabilirsiniz.
5. OEM hizmetini kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz.Logonuzu ürüne yazdırabiliriz.Sizden herhangi bir fikir mevcuttur.
