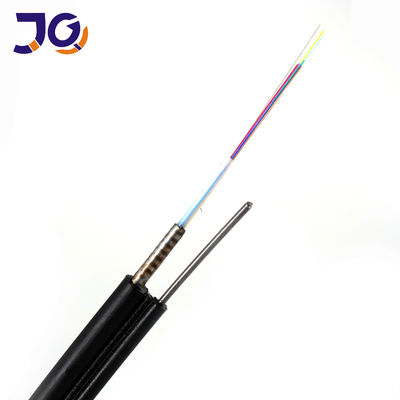

4 6 8 12 Çekirdek Kendinden Destekli 2.0mm Çelik Tel Şekil 8 GYXTC8S Fiber Optik Kablo

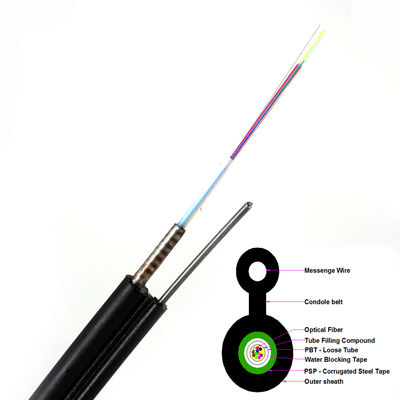

250 um fiberler, yüksek modüllü plastikten yapılmış gevşek bir tüpe yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.Çekirdeğin merkezinde bir metalik güçlendirme elemanı olarak bir çelik tel bulunur.Borular (ve dolgular), kompakt ve dairesel bir kablo çekirdeği halinde mukavemet elemanının etrafında bükülür.Kablo çekirdeğinin etrafına, onu su girişinden korumak için dolgu bileşiğiyle doldurulmuş bir oluklu çelik uygulanır.Kablonun bu kısmı ile birlikte2 mm veya 3 mm çelik teller, destek parçası olarak şekil 8 yapısında bir polietilen (PE) kılıfla tamamlanır.
Özellikleri
1, telli tellerin yüksek gerilme mukavemeti, kendi kendini destekleme gereksinimini karşılar ve kurulum maliyetini düşürür
2, İyi mekanik ve sıcaklık performansı
3, hidrolize dayanıklı yüksek mukavemetli gevşek tüp
4, Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
5, Kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır:
--- Merkezi güçlendirme elemanı olarak kullanılan çelik tel
--- Gevşek tüp doldurma bileşiği
-% 100 kablo damar dolgusu
- PSP nem geçirmezliği arttırır
Optik Özellikler
| Öğeler |
Birim |
Şartname |
| G652D |
| Mod Alan Çapı |
1310 nm |
um |
9.2±0.4 |
| 1550 nm |
um |
10.4±0.5 |
| Kaplama Çapı |
um |
124.8±0.7 |
| Dış Cephe Kaplama |
% |
≤0.7 |
| Çekirdek Kaplama Eşmerkezlilik Hatası |
um |
≤0.5 |
| Kaplama Çapı |
um |
245±5 |
| Kaplama Daireselliği |
% |
≤6.0 |
| Kaplama-Kaplama Eşmerkezlilik Hatası |
um |
≤12 |
| Kablo Kesim Dalgaboyu |
nm |
acc≤1260 |
| Zayıflama (maks.) |
1310 nm |
dB / km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Teknik parametreler
| Elyaf Modeli |
G.652D |
| Tasarım (Mukavemet Üyesi + Boru) |
2mm çelik tel + Birim tüp |
| Merkezi Güç Üyesi |
Malzeme |
Çelik Tel veya FRP |
| Çap (+0.05) mm |
1.5 |
| LooseTube |
Malzeme |
PBT |
| Çap (+0.06) mm |
2 |
| Kalınlık (+0.03) mm |
0.32 |
| TheMax.CoreNO./Tube |
12 |
| Dolgu Halatı |
Malzeme |
PE / HDPE |
| Renk |
Beyaz |
| Çap (+0.06) mm |
2.1 |
| Strand Strength Üyesi |
Malzeme |
Galvanize çelik |
| Tür |
φ0.9x3 |
| Zırh tabakası |
Malzeme |
Çelik Bant |
| Dış kılıf |
Malzeme |
MDPE |
| Kalınlık (+0.03) mm |
1.8 |
| Dış kılıf |
Malzeme |
MDPE |
| Kalınlık (40.03) mm |
1.8 |
| Kablo Çapı (土 0.2) mm |
7.5 * 16.8 (nominal) |
| Kablo Ağırlığı (+10) kg / km |
145 (nominal) |
| Min. Kurulum / N |
1500 |
| Zayıflama |
1310 nm |
0,35 dB / KM |
| 1550 nm |
0,21 dB / KM |
| Min. Bükülme yarıçapı |
Gerilimsiz |
10.0 * Kabloφ |
| Maksimum Gerilim Altında |
20.0xKabloφ |
Resim Gösterisi
Paketleme &Teslimat
SSS
1. gerçek üretici misiniz?
Evet.Biz 10 yıllık geçmişe sahip gerçek üreticiyiz.
2. küçük sipariş kabul edebilir misiniz?
Evet, küçük sipariş mevcut. İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.
3. Garanti süreniz nedir?
Fiber optik kablo için 25 yıl
4. teslim süreniz nedir?
Genellikle 3-5 iş günü içinde
5. Yıllık üretim kapasiteniz ne durumda?
Açık / Kapalı Fiber Optik Kablo, yıllık üretimimiz 6.000.000 KM'dir;
FTTH / FTTX / FTTA Kablosu, yılda 6.000.000 KM'dir;
Patch Cord / Pigtailler, yılda 12.400.000 Adettir.
6. özelleştirilmiş ürünler ve logo tedarik edebilir misiniz?
-Evet.OEM ve ODM hizmeti veriyoruz.Bize çiziminizi gönderebilirsiniz.
