2000m / Rulo 48 Çekirdek Açık Optik Fiber Kablo

Marka

Optik Fiber Tipi

Singel Modu G652D veya G657A1

Ceket Malzemesi

PVC veya PE

Elyaf Sayısı

4,6,8,12,24,36,48,72,96,144

Ceket Rengi

Siyah

Güç Üyesi

1.0mm Messenger Çelik Tel veya FRP

Kablo Çapı

9,6 mm

Uzunluk

Rulo başına 2000 m veya özelleştirilmiş

Brüt ağırlık

90 kg

Ürün fonksiyonları ve özellikleri

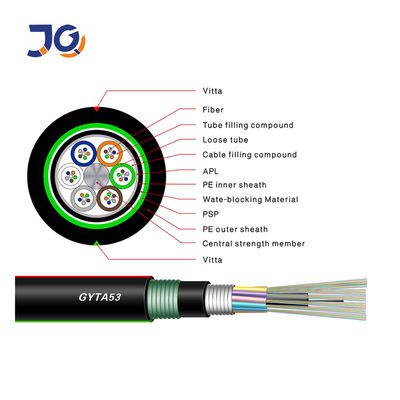

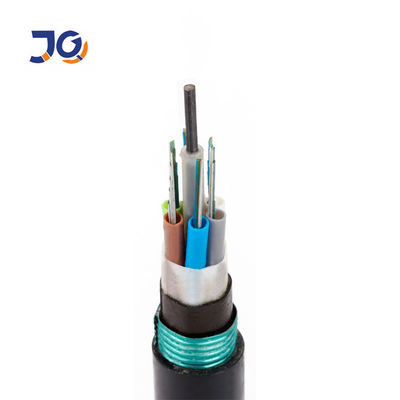

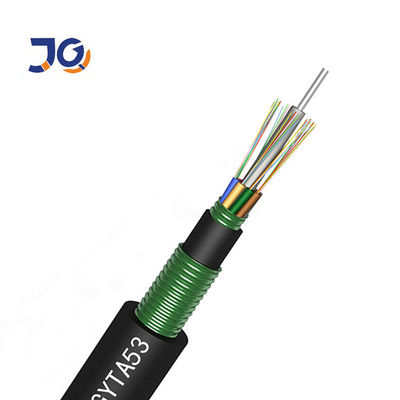

GYTA53 katmanlı bükülü 53 kablonun yapısı, 250um fiberi yüksek modüllü malzemeden yapılmış gevşek bir kılıf içine gömmek ve gevşek kılıf tüpünü su geçirmez bileşik ile doldurmaktır.Kablo çekirdeğinin merkezinde metal bir takviye çekirdek bulunur.Bazı fiber optik kablolar için, metal takviye çekirdeğinin bir polietilen tabakası ile ekstrüde edilmesi gerekir.Gevşek kasa ve doldurma hattı, kompakt ve yuvarlak bir kablo çekirdeği oluşturmak için merkezi takviye çekirdeği etrafında bükülür ve kablo çekirdeğindeki boşluklar su engelleyici dolgu ile doldurulur.Çift kaplamalı plastik çelik şerit, uzunlamasına sarılan ve ekstrüde polietilen kılıflı kablo.

Kablo sayısı

12

24

48

Elyaf Modeli

G.652D

Tasarım
(StrengthMember + Tube & Filler)

1 + 5

Merkezi Güç Üyesi

Malzeme

Çelik tel

Çap (± 0,5) mm

1.4

Gevşek Tüp

Malzeme

PBT

Çap (± 0,06) mm

1.72

1.72

2.0

Kalınlık (± 0.03) mm

0.30

0.30

0.32

Max.Core NO./Tube

6

6

12

Dolgu Halatı

Malzeme

LDPE

Çap (± 0,06) mm

1.7

1.7

2.0

HAYIR.

3

1

1

Nem bariyeri

Malzeme

Polimer Kaplı Alüminyum Bant

Kalınlık (± 0.03) mm

0.20

İç
Kılıf

Malzeme

MDPE

Kalınlık (± 0.2) mm

0.9

Zırhlama

Malzeme

Polimer Kaplı Çelik Bant

Kalınlık (± 0.2) mm

0.22

Su Kabarcıklı Katman

Malzeme

Dolgu Maddesi

Dış kılıf

Malzeme

MDPE

Kalınlık (± 0.2) mm

1.8

Kablo Çapı (± 0,5) mm

12.5

12.5

13.1

Kablo Ağırlığı (± 10) kg / km

152

167

167

Zayıflama

1310 nm

0,35 dB / km

1550 nm

0,21 dB / km

Min.bükülme yarıçapı

Gerilimsiz

12,5 × Kablo φ

Maksimum Gerilim Altında

25.0 × Kablo φ

Sıcaklık aralığı
(℃)

Kurulum

-20 ~ + 60

Taşıma ve Depolama

-40 ~ + 70

Operasyon

-40 ~ + 70
