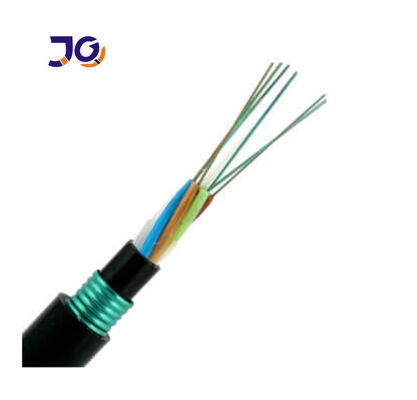

Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable
Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable Non-Metal GYFTY53 Stranded Water-Blocking Fiber Optic Cable
Şimdi başvurun

Metal Olmayan GYFTY53 Telli Su Engelleyici Fiber Optik Kablo

Min sipariş miktarı : 1km Ambalaj bilgileri : ahşap davul
Teslim süresi : 5-8 iş günü Ödeme koşulları : L / C, T / T, Western Union
Yetenek temini : Günlük 30km
Menşe yeri: Guangzhou, Çin Marka adı: JQ/OEM
Sertifika: ISO9001 Model numarası: GYFTY53-48B1

Detay Bilgi
Fiber sayısı: 2-288 Çekirdek Elyaf Türü: tek mod / çoklu mod
Ceket: PE renk: Siyah
Ürün adı: Dış Ortam Fiber Optik Kablo Model numarası: GYFTY53-48 çekirdek
yapı: Gevşek Tüp Kurulum: Anten veya Kanal
Güç Üyesi: CTP OEM: Mevcut
Vurgulamak:

GYFTY53 Açık Fiber Optik Kablo

,

GYFTY53 dış mekan fiber optik kablo

,

GYFTY53 48 çekirdekli fiber optik kablo

Ürün Açıklaması

Metal Olmayan GYFTY53 Telli Su Engelleyici Fiber Optik Kablo



250 um fiberler, yüksek modüllü plastikten yapılmış gevşek bir tüpe yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.Bir Fiberle Güçlendirilmiş Plastik (FRP), metalik olmayan bir güçlendirme elemanı olarak çekirdeğin merkezinde bulunur.Tüpler (ve dolgular), mukavemet elemanı etrafında kompakt ve dairesel bir çekirdek halinde bükülür.Daha sonra kablo çekirdeği ince bir polietilen (PE) iç kılıfla kaplanır ve bu kılıf, su girişini önlemek için jöle ile doldurulur.Su girişini aynı şekilde önlemek için kablo çekirdeğinin etrafına su engelleyici bir malzeme tabakası uygulanır.Oluklu çelik bant zırh uygulandıktan sonra kablo PE dış kılıf ile tamamlanır.

Özellikleri
* İyi mekanik ve sıcaklık performansı
* Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
* Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
* Ezilme direnci ve esnekliği
* Kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır:
* Merkezi güçlendirme elemanı olarak Tek Elyaf Takviyeli Plastik
* Gevşek tüp doldurma bileşiği
*% 100 kablo damar dolgusu
* PSP nem geçirmezliği artırır
* Su engelleyici malzeme

Uygulama

1. Doğrudan gömme

2. Yeraltı

3. Omurga İnternet



Optik Özellikler











G.652D



50 / 125um



625 / 125μm



Zayıflama



@ 850nm







≤3,0 dB / km



≤3.0dB / km



(+ 20 ° C)



@ 1300nm







≤1.0dB / km



≤1.0dB / km







@ 1310nm



≤0.36dB / km















@ 1550nm



≤0,22 dB / km











Bant genişliği (Sınıf A)



@ 850nm







2500 MHz km



2200 MHz: km







@ 1300nm







21000 MHz-km



2600 MHz km



Sayısal Açıklık











0.200 + 0.015NA



0,275 + 0,015NA



CableCut-

offWavelengthλcc







≤1260nm















Teknik veri



Lif sayısı



Nominal

Çap (mm)



Nominal

ağırlık (kg / km)



Max

Elyaf

Tüp



Hayır.

(Tüp + dolgular)



İzin Verilen Çekme Yükü

(N/ 100 mm)



İzin Verilen Ezilme

Direnç (N / 100mm)



kısa

Dönem



uzun

dönem



kısa

Dönem



uzun vadeli



2 ~ 36



10.2



125



12



6



3000



1000



3000



1000



36 ~ 72



15.1



212



12



6



3000



1000



3000



1000



74 ~ 96



16.3



246



12



8



3000



1000



3000



1000



98 ~ 120



17.8



288



12



10



3000



1000



3000



1000



122 ~ 144



19.4



336



12



12



3000



1000



3000



1000



> 144



Müşteri talebine göre tasarım





Verim
Öğe Parametreler



Gevşek tüp

 Malzeme PBT
Renk Tüm renkler gösteriliyor
Dolgu Malzeme PE
Renk Siyah
CSM Malzeme FRP
İç ceket Malzeme HDPE
Renk Siyah
Dış zırhlı Malzeme Plastik kaplı çelik şerit
Dış ceket Malzeme HDPE
Renk Siyah
Min.bükülme yarıçapı Statik 12,5 kat kablo çapı
Dinamik 25 kat kablo çapı
Tekrarlayan bükme Yük: 150N; döngü sayısı: 30 Belirgin ek zayıflama yok, lif kopması yok ve kablo hasarı yok.
Çekme performansı Kısa vadeli 1500N
Ezme Kısa vadeli 3000N / 100mm
Burulma Yük: 150N;döngü sayısı: 10;bükülme açısı: ± 180 ° Belirgin ek zayıflama yok, fiber kopması yok ve kablo hasarı yok.
