Fabrika Doğrudan Fiyatı: Aramid İplikli Tek Modlu ADSS Fiber Optik Kablo
ADSS Kablo Nedir?
ADSS (Tamamen Dielektrikli Kendinden Destekli) kablo, havai hatlara ve enerji hatlarına havadan montaj için tasarlanmış, metal içermeyen bir fiber optik kablodur. Dielektrik yapısıyla, yüksek gerilim ortamlarında güvenle kullanılabilirken, destek telleri gerektirmeden güvenilir bir kendi kendine destek sağlar. OPGW ve OPAC kablolarına göre uygun maliyetli bir alternatiftir.
Yapı ve Tasarım

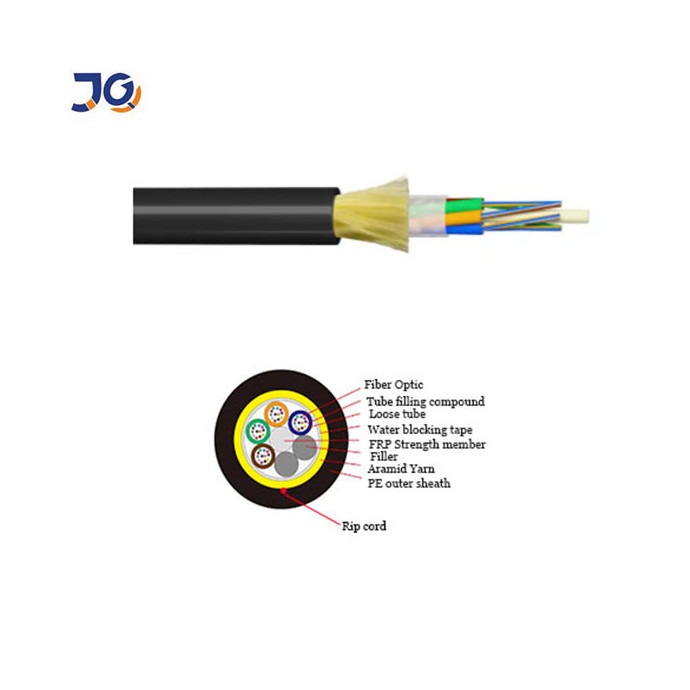

Bu kablo, su engelleyici jel içinde korunan fiberlerle tasarlanmış, örgülü gevşek tüp tasarımını benimser. Merkezi bir FRP mukavemet elemanı kararlılığı sağlarken, aramid iplik katmanları yüksek çekme mukavemeti sağlar. Dış kılıf, gerilim gereksinimlerine bağlı olarak PE veya AT malzemelerinden mevcuttur.
Temel Özellikler
-
Metal İçermez: Canlı hat montajı için güvenli, iletkenlik riski yoktur.
-
Kolay Kurulum: Kendinden destekli tasarım, ekstra destek telleri ihtiyacını ortadan kaldırır.
-
Yüksek Mukavemet: Aramid iplik takviyesi mükemmel çekme ve hava koşullarına dayanıklılık sağlar.
-
Kararlı Performans: Mekanik gerilime ve sıcaklık değişimlerine dayanır.
-
Özelleştirilebilir: Farklı açıklıklar ve uygulamalar için özel olarak tasarlanmış konfigürasyonlar.
Uygulamalar
-
PE Kılıf: 110kV altındaki enerji hatları için uygundur.
-
AT Kılıf: ≥110kV enerji hatları için, iz takibi koruması sunar.
-
Açıklık uzunluğu ve iplik içeriği, proje gereksinimleri için özelleştirilebilir.
Standartlar
IEEE P1222 ve IEC 60794-1 standartlarına uygun olarak üretilmiştir.
Yapı ve Teknik Özellikler
1. ADSS tek ceket
| fiber sayısı |
yapı |
tüp başına fiber |
gevşek tüp çapı
(MM)
|
FRP/ped çapı (mm) |
Dış kılıf kalınlığı(mm) |
Ref. Dış
Çap
(mm) |
Ref. Ağırlık
(kg/km) |
| PE Ceket |
AT Ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha fazla ayrıntı için,
lütfen satış temsilcilerimizle iletişime geçin.
2. ADSS çift ceket
| fiber sayısı |
yapı |
tüp başına fiber |
gevşek tüp çapı
(MM)
|
FRP/ped çapı (mm) |
Dış kılıf kalınlığı(mm) |
Ref. Dış
Çap
(mm) |
Ref. Ağırlık
(kg/km) |
| PE Ceket |
AT Ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha fazla ayrıntı için,
lütfen satış temsilcilerimizle iletişime geçin.
|
Fiber tipi
|
Zayıflama
(+20℃)
|
Bant genişliği
|
Optik kablo kesme dalga boyu
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

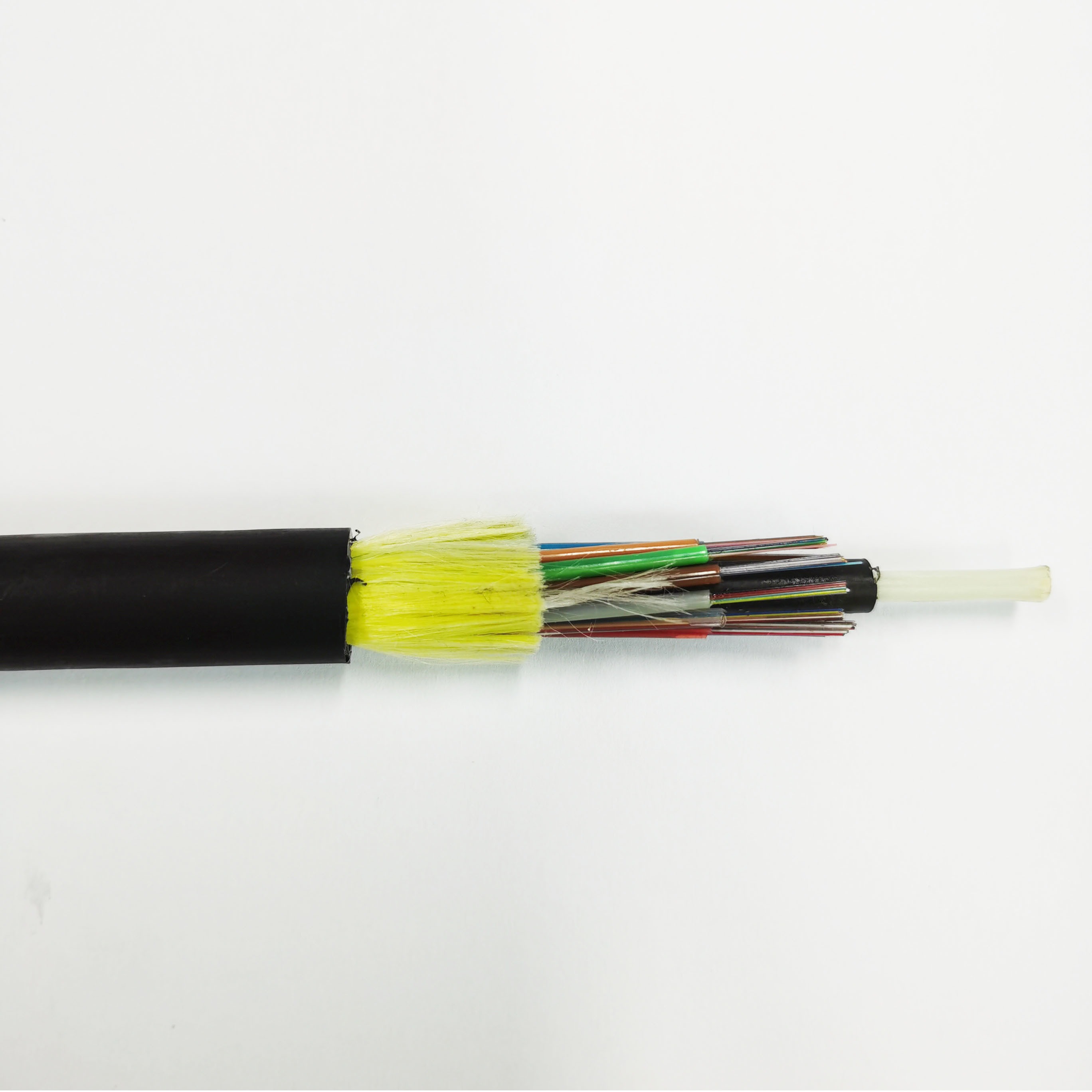

Detay resimleri gösterir

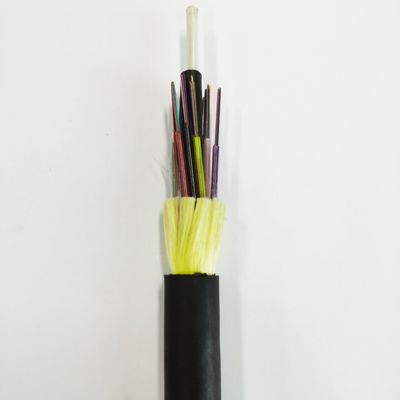

tek ceket ADSS fiber kablo
çift ceket ADSS fiber optik kablo
Paketleme:
SSS
Bir üretici veya ticaret şirketi misiniz?
Biz, fiber optik kablolar, düşme kabloları, patch cordlar ve ilgili ürünler konusunda 10+ yıllık deneyime sahip profesyonel bir üreticiyiz. Fabrikamız Guangzhou'dadır ve ziyaretiniz memnuniyetle karşılanır.
Ürün kalitesini nasıl garanti ediyorsunuz?
Kalite önceliğimizdir. Her fiber, sevkiyat öncesinde sıkı testlerden ve son denetimden geçer. Fiyatı onayladıktan sonra, kalite doğrulaması için ücretsiz numuneler sağlayabiliriz.
Küçük bir sipariş verebilir miyim?
Evet. Özellikle yeni projeler için küçük ve deneme siparişlerini destekliyoruz.
Teslim süreniz nedir?
Genellikle 3–7 iş günü, sipariş miktarına bağlıdır. Ödeme yapıldıktan sonra hızlı sevkiyat sağlıyoruz.
OEM hizmeti veriyor musunuz?
Evet. Logonuzu ekleyebilir ve ürünleri gereksinimlerinize göre özelleştirebiliriz.
Malzemeleriniz sertifikalı mı?
Evet. Güvenilir kaliteyi garanti etmek için ISO9001 ve RoHS sertifikalarına sahip tedarikçilerden tedarik ediyoruz.
