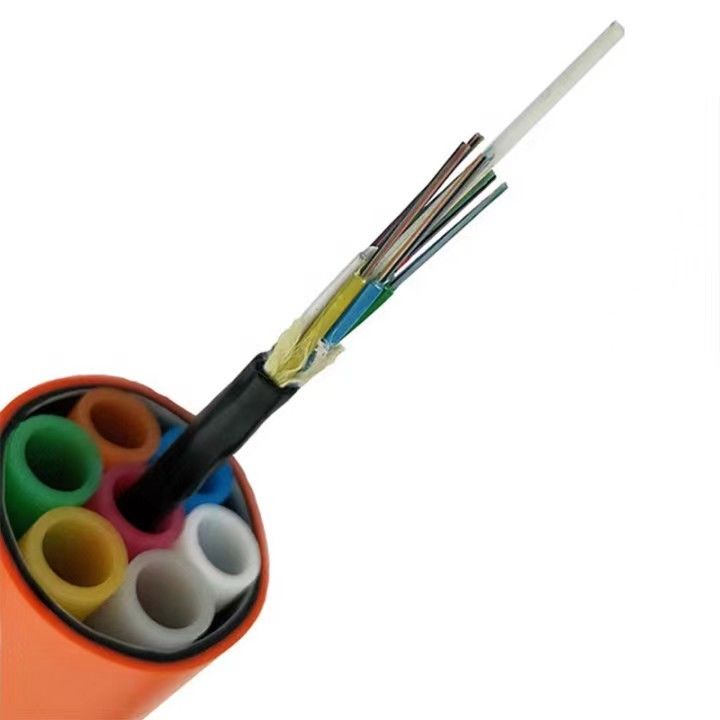

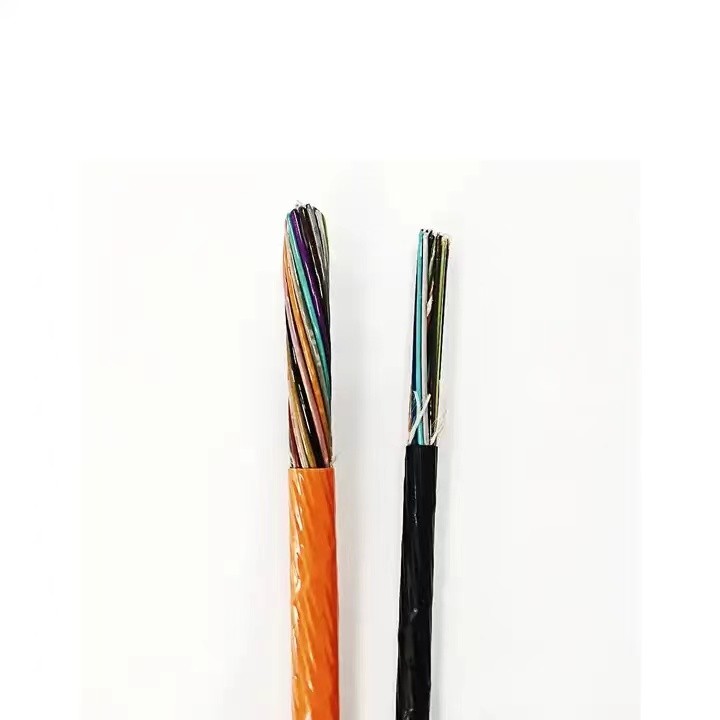

Stranded Gevşek Tüplü Hava Üflemeli Mikro Kanal Kablosu GCYFY
Ürün Açıklaması
GCYFY Hava Üflemeli Mikro Kanal Kablosu, modern iletişim ağları için olağanüstü performans sağlayan, örgülü gevşek tüp yapısıyla tasarlanmıştır. Kompakt, hafif ve esnek olan bu kablo, hava üfleme teknolojisi kullanılarak mikro kanallara kurulum için tasarlanmıştır ve hızlı, verimli ve uygun maliyetli bir kurulum sağlar.
Her gevşek tüp, zorlu ortamlarda bile mükemmel mekanik dayanım ve güvenilir iletim sunan, su engelleyici jel ile korunan yüksek kaliteli optik fiberler içerir. Örgülü tasarım, çekme dayanımını artırırken, dış kılıf nem ve çevresel strese karşı dayanıklılık sağlar.
Yüksek fiber yoğunluğu ve optimize edilmiş tasarımıyla GCYFY mikro kanal kablosu, yüksek hızlı ve büyük kapasiteli veri iletiminin gerekli olduğu FTTx, omurga ağları, veri merkezleri ve metropol alan ağları için mükemmel bir çözümdür.
1. Model: GCYFY-96B1.3
2. Kablo Kesiti
Optik Özellikler
| Öğe |
Özellik |
| Fiber tipi |
G.652D |
| Zayıflama |
|
| @ 1310 nm |
≤0.36 dB/km |
| @ 1383 nm |
≤0.35 dB/km |
| @ 1550 nm |
≤0.22 dB/km |
| @ 1625 nm |
≤ 0.30 dB/km |
| Kablo Kesme Dalga Boyu(λcc) |
≤1260 nm |
| Sıfır Dağılım Dalga Boyu(nm) |
1300 ~ 1324 nm |
| Sıfır Dağılım Eğimi |
≤0.092 ps/(nm2.km) |
| Kromatik Dağılım |
|
| @ 1288 ~ 1339 nm |
≤3.5 ps/(nm. km) |
| @ 1550 nm |
≤18 ps/(nm. km) |
| @ 1625 nm |
≤22 ps/(nm. km) |
| PMDQ |
≤0.2 ps/km1/2 |
| Mod Alan Çapı @ 1310 nm |
9.2±0.4 um |
| Çekirdek Eşmerkezlilik Hatası |
≤0.6 um |
| Kaplama Çapı |
125.0±0.7 um |
| Kaplama Daireselliği |
≤1.0% |
| Kaplama Çapı |
245±10 um |
| Kanıt Testi |
100 kpsi (=0.69 Gpa), 1% |
Fiber & Tüp Rengi
Özellikler

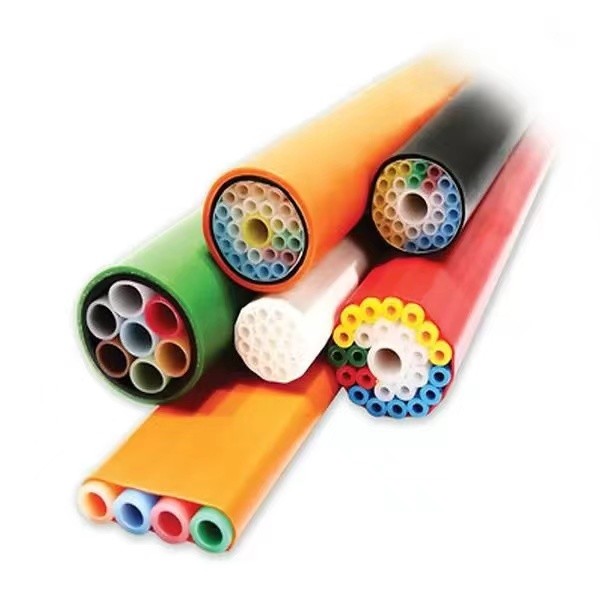

GCYFY gevşek kabuklu bükümlü hava üflemeli mikro kablo, metalik olmayan takviye ve zırh yapısı kullanmaz, bu sayede döşenmiş dış koruyucu tüpte çekilebilir veya hava üflemeli mikro boru içinde olabilir ve ardından hava üflemeli döşeme yöntemi, mevcut boru hattı kablo döşeme teknolojisinin sınırını aşar, boru hattının kullanım verimliliğini artırır ve genişletilmesi kolaydır
Kablo Parametreler
|
Çekirdekler
|
Çekirdek/tüp
|
FRP çapı (mm)
|
Kılıf kalınlığı (mm)
|
Yaklaşık genel çap
(mm)
|
Yaklaşık.
ağırlık (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Çevresel Özellikler
| Çalışma sıcaklığı |
-35oC ~ +70oC |
| Depolama ve taşıma sıcaklığı |
-35oC~ +70oC |
| Kurulum sıcaklığı |
-15oC~ +60oC |
Uygulamalar
• Kablo, FTTH ağlarındaki besleyici segmentlerin düşüş kablosu olarak kullanılabilir ve aboneler için erişim noktası ile şube noktasını bağlamak için hava üfleme yoluyla döşenebilir. Kablo ayrıca omurga ağlarında, metropol alan ağlarında ve erişim ağlarında da uygulanabilir.
Teslimat Uzunluğu
• Standart uzunluk: 2.000m; diğer uzunluklar da mevcuttur.
SSS
S1: GCYFY hava üflemeli mikro kanal kablosunun uygulaması nedir?
Cevap: Esas olarak yüksek fiber yoğunluğu ve hızlı kurulum sunan FTTx, omurga ağları, veri merkezleri ve metropol alan ağları için kullanılır.
S2: Kablo nasıl kurulur?
Cevap: GCYFY kablosu, hızlı, esnek ve uygun maliyetli bir kurulum sağlayan mikro kanallara hava üflemeli kurulum için tasarlanmıştır.
S3: Örgülü gevşek tüp yapısının avantajları nelerdir?
Cevap: Mükemmel mekanik dayanım, esneklik ve fiberlerin korunmasını sağlayarak kararlı iletim performansı sağlar.
S4: Kablo suya dayanıklı mıdır?
Cevap: Evet, gevşek tüpler nemin nüfuz etmesini önlemek ve fiberleri korumak için su engelleyici jel ile doldurulmuştur.
S5: Hangi fiber sayıları mevcuttur?
Cevap: Yaygın seçenekler arasında 24, 48 ve 96 çekirdek bulunur, ancak proje gereksinimlerine göre özel fiber sayıları sağlanabilir.
S6: OEM hizmeti sunuyor musunuz?
Cevap: Evet, OEM siparişlerini destekliyoruz ve ürünler ve ambalajlar üzerine logonuzu veya etiketinizi basabiliriz.
S7: Toplu satın almadan önce numune alabilir miyim?
Cevap: Kesinlikle, kalite testi ve değerlendirmesi için numune siparişleri mevcuttur.
