Ürün Açıklaması
Ürün Başlığı
Fabrika Fiyatı: Aramid İplik Mukavemetli Tek Modlu ADSS Fiber Optik Kablo
ADSS Kablo Nedir?
ADSS (Tamamen Dielektrikli Kendinden Destekli) fiber optik kablo, enerji hatları üzerinde havai kurulumlar için tasarlanmış özel bir kablodur. Tamamen metalik olmayan yapısı sayesinde, yüksek gerilim ortamlarında iletkenlik riski olmadan kurulabilir. Kablonun yapısı, yapılar arasında sağlam bir kendi kendine destek sağlar ve bu da onu OPGW ve OPAC kablolarına verimli ve uygun maliyetli bir alternatif haline getirir.
Yapı ve Tasarım
ADSS kablomuz kompakt, çok telli bir çekirdek tasarımına sahiptir.Fiber optik kablolar, yüksek modüllü plastikten yapılmış ve nem girişini önlemek için suya dayanıklı bir bileşik ile doldurulmuş gevşek tüpler içinde barındırılır. Metalik olmayan Fiber Takviyeli Plastik (FRP) merkezi mukavemet elemanı, çekirdek stabilitesi sağlar.Kablonun olağanüstü çekme mukavemeti, çekirdeğin aramid iplik ile çevrilmesiyle elde edilir ve dayanıklı bir PE veya AT kılıf ile tamamlanır.
Temel Özellikler
-
İletken Olmayan:Metalik bileşenler olmadan üretilmiş olup, canlı hat enerji altyapısında güvenli kurulum sağlar.
-
Uygun Maliyetli Kurulum:Kendinden destekli bir kablo olarak, ayrı bir taşıyıcı tel ihtiyacını azaltarak kurulumu basitleştirir.
-
Üstün Mekanik Mukavemet:Dış yüklenmelere dayanacak şekilde tasarlanmış olup, yüksek çekme performansı ve aşırı hava koşullarına karşı direnç sağlar.
-
Optimize Edilmiş Performans:Aramid iplik takviyesi hem çekme mukavemetini hem de sıcaklık kararlılığını artırır.
-
Özelleştirilebilir:Tasarımlarımız, belirli uygulama ve açıklık gereksinimlerini karşılayacak şekilde uyarlanabilir.
Uygulamalar
Dış kılıf seçimi, enerji hattının voltajı ile belirlenir:
-
PE (Polietilen) Kılıf:110kV'un altındaki havai enerji hatları için önerilir.
-
AT (Anti-Tracking) Kılıf:Elektriksel izlemeden kaynaklanan hasarı önlemek için 110kV'a eşit veya daha yüksek enerji hatları için tasarlanmıştır.
Aramid ipliğin miktarı ve çok telli işlem, çeşitli açıklık uzunluklarının taleplerini karşılamak üzere özel olarak tasarlanmıştır.
Standartlara Uygunluk
ADSS kablolarımız en yüksek endüstri standartlarına göre üretilmekte olup, hem IEEE P 1222 hem de IEC 60794-1 ile uyumludur.
Yapı ve Teknik Özellikler
1. ADSS tek ceket
| fiber sayısı |
yapı |
tüp başına fiber |
gevşek tüp çapı
(MM)
|
FRP/ped çapı (mm) |
Dış ceket kalınlığı (mm) |
Ref. Dış
Çap
(mm) |
Ref. Ağırlık
(kg/km) |
| PE Ceket |
AT Ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha fazla ayrıntı için,
lütfen satış temsilcilerimizle iletişime geçin.
2. ADSS çift ceket
| fiber sayısı |
yapı |
tüp başına fiber |
gevşek tüp çapı
(MM)
|
FRP/ped çapı (mm) |
Dış ceket kalınlığı (mm) |
Ref. Dış
Çap
(mm) |
Ref. Ağırlık
(kg/km) |
| PE Ceket |
AT Ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha fazla ayrıntı için,
lütfen satış temsilcilerimizle iletişime geçin.
|
Fiber tipi
|
Zayıflama
(+20℃)
|
Bant genişliği
|
Optik kablo kesme dalga boyu
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Detay resimleri

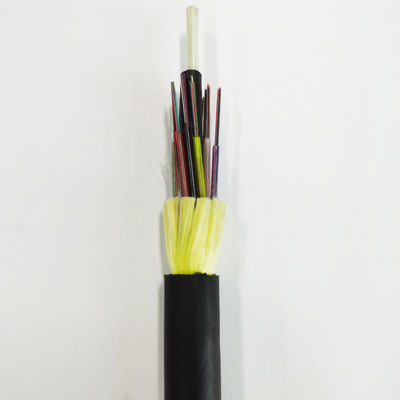

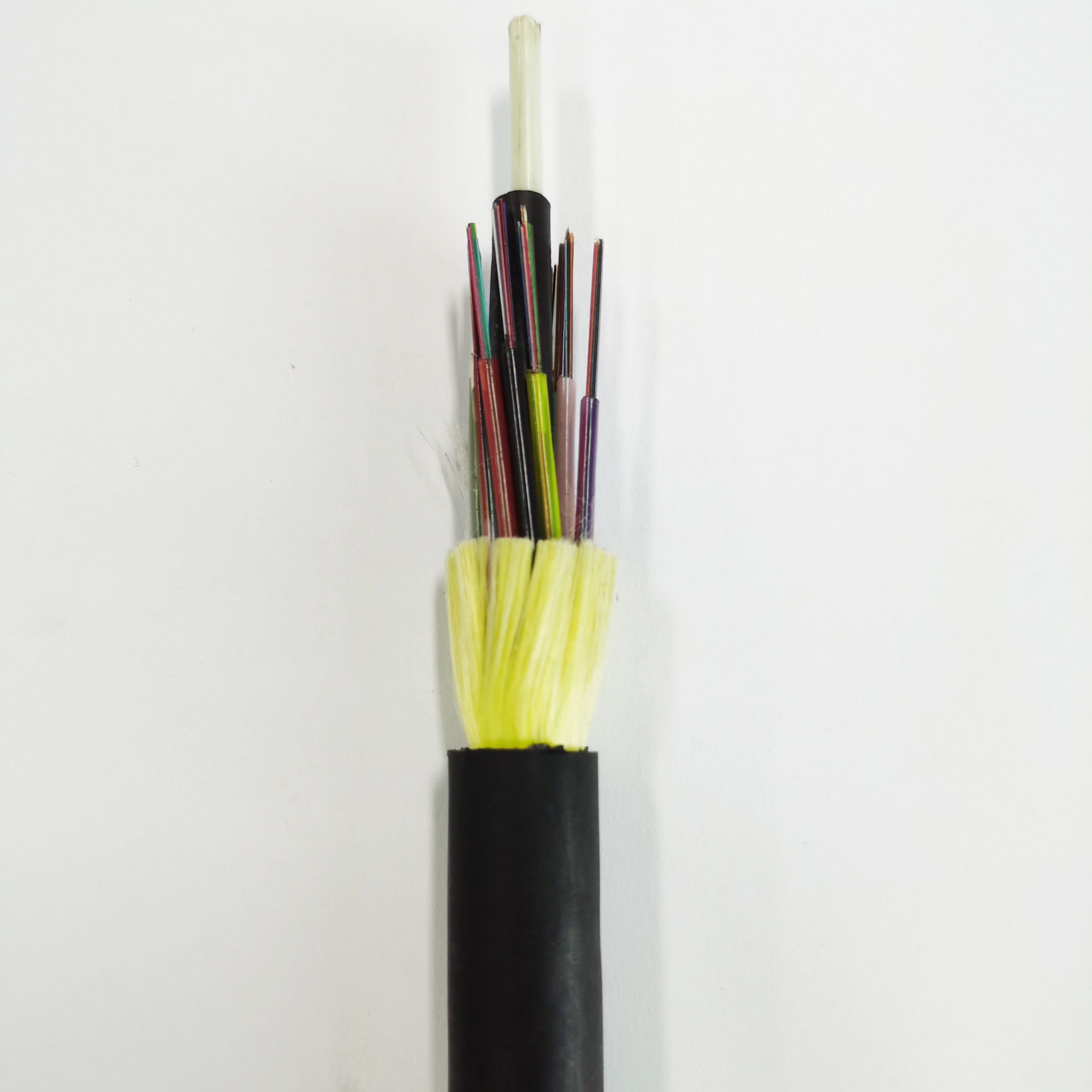

tek ceketli ADSS fiber kablo

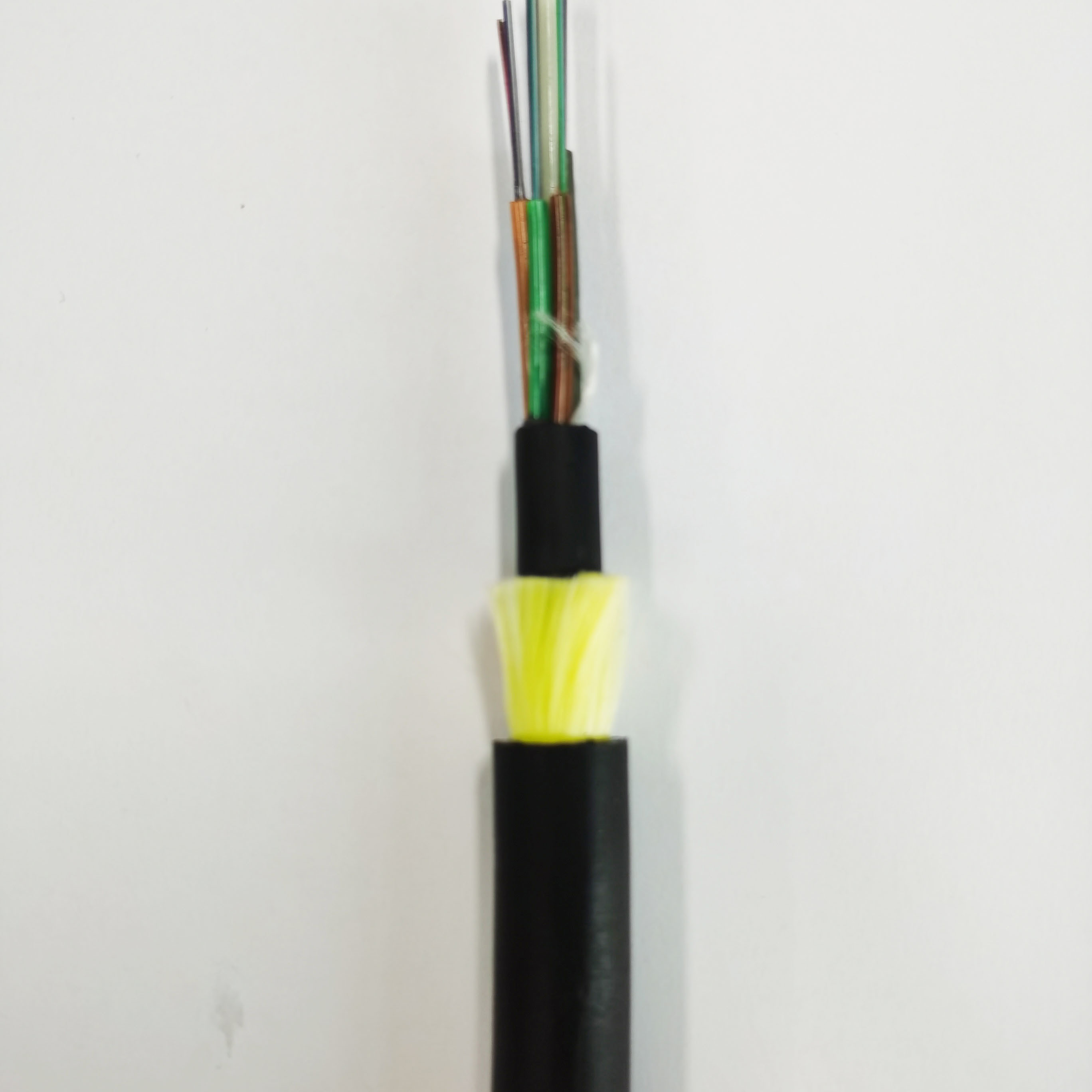

çift ceketli ADSS fiber optik kablo
Paketleme:
SSS
1. Bir ticaret şirketi misiniz yoksa bir üretici mi? Fiber optik kablolar, düşme kabloları, yama kabloları ve daha fazlasının araştırılması, geliştirilmesi ve üretimi konusunda 10 yılı aşkın deneyime sahip uzmanlaşmış bir üreticiyiz. Fabrikamız Guangzhou'da bulunmaktadır ve sizi ziyaret etmeye davet ediyoruz.
2. Kaliteyi nasıl sağlıyorsunuz? Kalite bizim önceliğimizdir. Her fiber, üretim tamamlandıktan sonra kapsamlı bir şekilde test edilir ve sevkiyattan önce son bir denetim yaparız. Bir fiyat onaylandıktan sonra, kalitemizi ilk elden doğrulamak için size ücretsiz numuneler sağlayabiliriz.
3. Küçük siparişleri kabul ediyor musunuz? Evet, ediyoruz. Yeni projelerin genellikle küçük siparişlerle başladığını anlıyoruz ve müşterilerimizin büyümesini desteklemeye kararlıyız.
4. Teslimat süreniz nedir? Standart teslimat süremiz, sipariş miktarına bağlı olarak yaklaşık 3-7 iş günüdür. Ödemenin alınmasından sonra siparişinizin en kısa sürede gönderilmesini garanti ediyoruz.
5. OEM hizmetleri sunuyor musunuz? Evet, OEM projelerini memnuniyetle karşılıyoruz. Logonuzu ürünlere basabilir ve özelleştirme için sahip olabileceğiniz herhangi bir fikre açığız.
6. Hammaddelerinizin sertifikaları var mı? Ürünlerimiz için en yüksek kalitede bileşenleri sağlamak için ISO9001 ve RoHS standartlarına göre sertifikalı hammadde tedarikçileriyle uzun vadeli ortaklıklar sürdürüyoruz.
