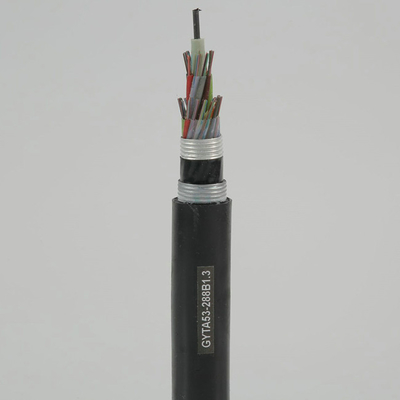

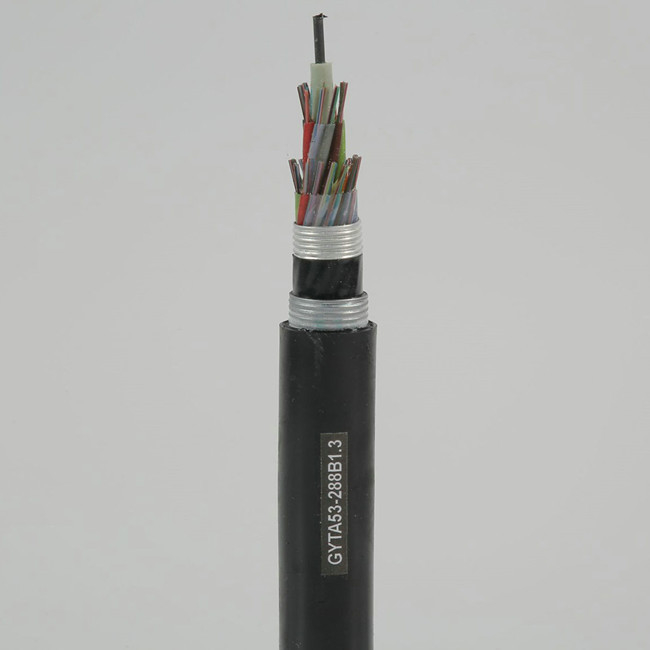

2- 288 Temel Nem Direncili Çelik Teyp Zırhlı GYTA53 Yeraltı için Fiber Optic Kablo
Özellikleri:
Üstün lif koruması için gevşek boru jel dolu yapısı;
Çift zırhlı çifte ceket;
Kemirgen koruma ve doğrudan gömme için;
UV ve nem dayanıklı tasarım
Uygulama:
Binalar arasındaki ses veya veri iletişimi için omurga.
Fiber parametresi:
| Ürün |
Birim |
Spesifikasyon |
| Elyaf Türü |
G.652D |
|
Mod alanı çapı
|
1310nm |
mm |
9.2±0.4 |
| 1550nm |
mm |
10.4±0.8 |
| Kaplama çapı |
mm |
125.0±1 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
| Çekirdek/kaplama konsantrisite hatası |
mm |
≤0.5 |
| Kaplama çapı |
mm |
245±5 |
| Kaplama Dairesel olmayan |
% |
≤6.0 |
| Kaplama/kaplama konsantrisite hatası |
mm |
≤12.0 |
| Kablo kesimi dalga boyu |
nm |
≤1260 |
|
Zayıflama katsayısı
|
1310nm |
dB/km |
0.36 |
| 1550nm |
dB/km |
≤0.22 |
| Sıkıntı denetim seviyesi |
kpsi |
≥ 100 |
Kablo Yapılarının Boyutları
|
Lif sayımı
|
Yapı
|
Tüp başına lifler
|
Boş boru çapı (mm)
|
CSM
çapı/padi çapı (mm)
|
Dış ceketin nominal kalınlığı
(mm)
|
Kablo çapı/yükseklik (mm)
|
Kablo ağırlığı (kg/km)
|
| 4 |
1 + 5 |
4 |
1.8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
1.85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
8.8±0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Ürettiklerimiz ve test ettiğimiz kablolar aşağıdaki standartlara uyuyor:
| Mekanik Performans |
| Maksimum gerilim performansı |
IEC 60794-1-2-E |
| Max. Operasyon Gerginlik. |
IEC 60794-1-2-E1 |
| Ezme testi |
IEC 6079 ¥1-2-E3 |
| Çarpışma testi |
IEC 60794-1-2-E4 |
| Tekrarlanan Eğme |
IEC 60794-1-2-E6 |
| Torsiyon testi |
IEC 60794-1-2-E7 |
| Kablo eğimi |
IEC 60794-1-2-E11A |
| Zayıflama katsayısı |
ITU-T G.652 |
| Yapı Testleri |
IEC-60793-1-20 |
| Çevresel Performans |
| Sıcaklık Döngüsü |
IEC 60794-1-2-F1 |
| Su Penetrasyonu |
IEC 60794-12-F5B |
| Dosyalama bileşik akışı |
IEC 60794-1-E14
|

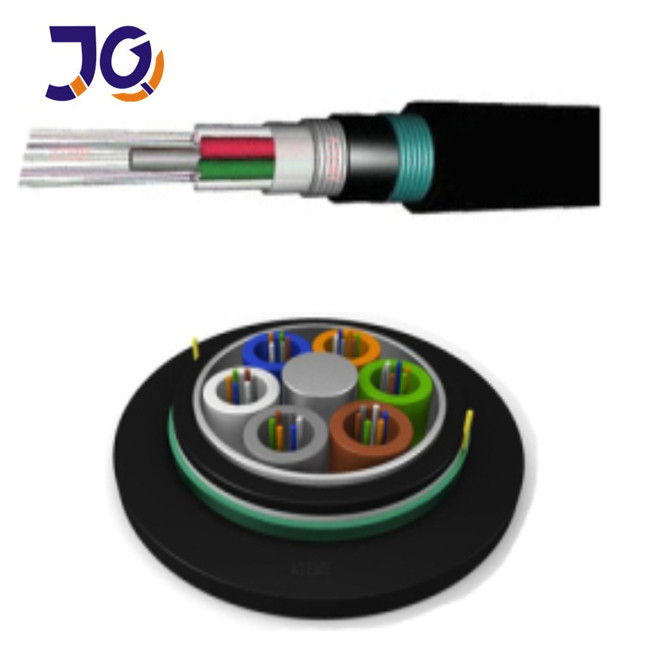

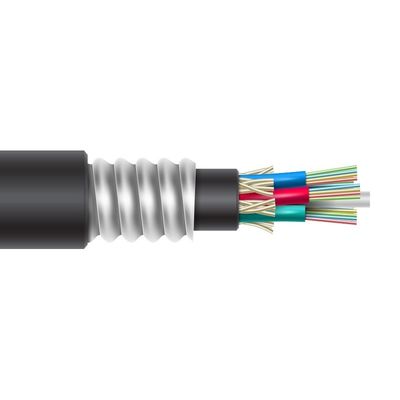

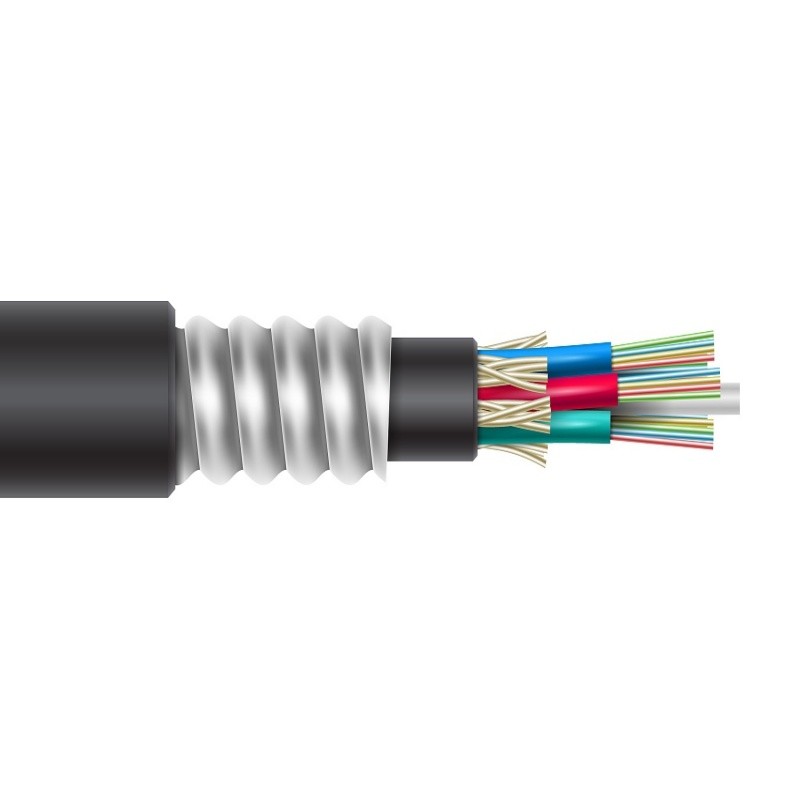

Kablo Yapısı

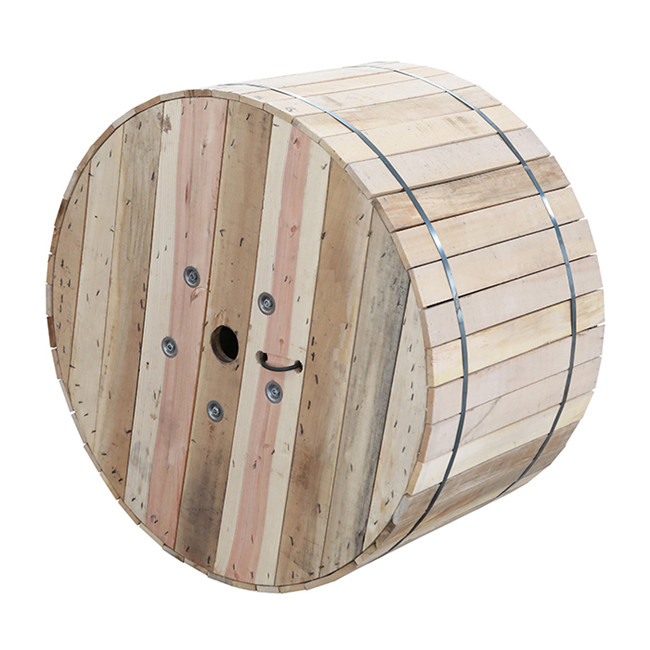

Paketleme
1/2/3/4km veya özel uzunluk ihracat ahşap davul
Sık Sorulan Sorular
1- Ticaret şirketi mi, üreticisi mi?
Biz 10 yıllık deneyime sahip üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanlaştık.
Fabrikamız Guangzhou şehrinde.
2- Kalite hakkında mı?
Üretim bittikten sonra her lif test edilmeden teslimat yapacağız.
Fiyat onayından sonra, kalitemizi kontrol etmek için ücretsiz numuneler isteyebilirsiniz.
3- Küçük siparişleri kabul eder misiniz?
Müşterilerimizin yeni projelerini destekliyoruz, çünkü işlerin her zaman küçük siparişlerden geldiğini biliyoruz.
4Teslimat süreniz nedir?
Genellikle yaklaşık 3-7 günlük iş günü, çoğunlukla sipariş miktarına bağlıdır.
Ama emin olun, ödeme yaptıktan sonra mallarınızı en kısa sürede ayarlayacağız.
5- OEM hizmeti kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz. Ürün üzerinde logonuzu yazdırabiliriz. Herhangi bir fikriniz mevcuttur.
