Hava Fiber Optic Kablo GYXTW 4-24 Çekirdek Tek Mod G652D 8.0mm Kablo 1MM Çelik Tel Gücüyle Üst Taşınması için OD
İlgili kişi : JQ CABLE
Telefon numarası : +8618122383351
Naber : +8618122383351
| Min sipariş miktarı : | 1000 metre | Ambalaj bilgileri : | Ahşap Davul |
|---|---|---|---|
| Teslim süresi : | 2-4gün | Ödeme koşulları : | Western Union, MoneyGram, T/T, L/C |
| Yetenek temini : | 2 günde 100km |
| Menşe yeri: | Çin | Marka adı: | jiqian |
|---|---|---|---|
| Sertifika: | ISO 9001/CE/ROHS | Model numarası: | GYXTW 4 6 8 12 24 çekirdek |
|
Detay Bilgi |
|||
| Elyaf Türü: | G652D/G657A1 | OEM: | Kullanılabilir |
|---|---|---|---|
| Uygulama: | kanal/anten | İletken Sayısı: | 6 8 12 24 |
| Yapı: | Gevşek boru | Çalışma sıcaklığı: | -40 ~ +60 C |
| Vurgulamak: | Zırhlı fiber optik kablo anten,GYXTW fiber optik kablo anten |
||
Ürün Açıklaması

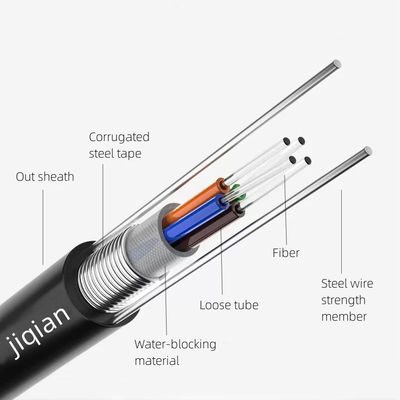

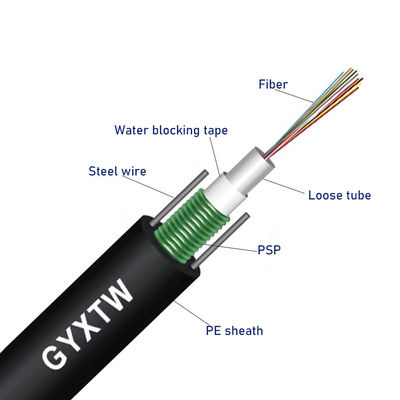

250μm lif, yüksek modül plastikten yapılmış gevşek bir tüpün içine yerleştirilir. Tüpler suya dayanıklı bir doldurma bileşiği ile doldurulur. Tüp PSP katmanı ile boyuna sarılır.PSP ve gevşek boru arasında kablo kompakt ve su geçirmez tutmak için su engelleme malzemesi uygulanır. İki paralel çelik tel çelik bantın iki tarafına yerleştirilir. Paralel çelik teller iki taraf bantına yerleştirilir. Kablo bir polietilen (PE) tabaka ile tamamlanır.
Özellikleri
1, İyi mekanik ve sıcaklık performansı
2,Hidrolize dayanıklı yüksek dayanıklı gevşek boru
3. Özel tüp dolgu bileşiği, liflerin kritik bir korunmasını sağlar.
4,Kırılma direnci ve esneklik
5,PSP'nin nemden korunmasını artırması
6, İki paralel çelik tel çekim dayanıklılığını sağlar
7,Küçük çap, hafif ağırlık ve uyumlu kurulum
8. Depolama / Çalışma sıcaklığı: -40°C~+70°C
Uygulama
Kanal / Havadan Kullanılabilir
Fiber Parametresi
| - Hayır, hayır. | Parçalar | Birim | Spesifikasyon | |
| G.652D | ||||
| 1 | Mod Alanı Çapı | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Kaplama çapı | μm | 124.8±0.7 | |
| 3 | Kaplama Dairesel Olmaması | % | ≤0.7 | |
| 4 | Çekirdek kaplama konsantrikliği hatası | μm | ≤0.5 | |
| 5 | Kaplama çapı | μm | 245±5 | |
| 6 | Kaplama Dairesel Olmaması | % | ≤6.0 | |
| 7 | Kaplama-kaplama konsantrikliği hatası | μm | ≤12.0 | |
| 8 | Kablo kesimi dalga boyu | nm | λcc≤1260 | |
| 9 | Sıvılandırma (max.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Kablo parametreleri
| Parçalar | Özellikler | |
| Lif Sayısı | 2 ~ 24 | |
| Renkli kaplama lifleri | Boyut | 250μm±15μm |
| Renk | Mavi, turuncu, yeşil, kahverengi, gri, beyaz | |
| Sıfır tüp | Boyut | 2.10mm±0.05mm |
| Malzeme | PBT | |
| Renk | Doğal | |
| Güç Üyesi | Çapraz | 1.0mm |
| Malzeme | Çelik | |
| Dış ceket | Boyut | 8.0mm±0.1mm |
| Malzeme | PE | |
| Renk | Siyah | |
Mekanik ve Çevre Özellikleri
| Parçalar | Birleştirin | Özellikler |
| Gerginlik (uzun süreli) | N | 600 |
| Gerginlik (Kısa Süre) | N | 1500 |
| Sıkıştırma (Uzun Dönem) | N/10cm | 300 |
| Sıkıştırma (Kısa Süre) | N/10cm | 1000 |
| Min Bend Radius (Dinamik) | mm | 20D |
| Min. Bend Radius (Statik) | mm | 10D |
| Kurulum sıcaklığı | °C | -20~+60 |
| Çalışma sıcaklığı | °C | -40~+70 |
| Depolama sıcaklığı | °C | -40~+70 |
Teknik parametreler
| Lif Sayısı | Kablo çapı (mm) | Kablo ağırlığı (kg/km) |
Çekim Gücü Uzun/Kısa Süresi (N) |
Kırılma direnci Uzun/Kısa Süresi (N/100mm) |
Eğilme Statik/Dinamik yarıçap (mm) |
| 2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Transmisyon Özellikleri | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Maksimum zayıflama (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| Kablo kesimi dalga boyu (nm) | ≤1260 | ≤1450 |
|
||
Paketleme ayrıntıları:
Ahşap davul başına 1km/2km/3km/4km/5km.
5KM: 100*100*90CM. 4KM: 90*90*78CM.
Nakliye:Deniz yoluyla / hava yoluyla veya ekspres teslimat ile, sipariş miktarına bağlıdır
Şirket Profili:
Guangzhou jiqian fiber optic cable co., LTD Guangzhou şehrinde, Guangdong eyaletinin yeni wai sanayi bölgesinde, xintang kasabasında, bilimsel araştırma, geliştirme, üretim,Yüksek teknoloji ortaklık şirketinin büyük ölçekli uzmanlaşmasının entegrasyonu için satış, 2-288 çekirdek kablosunun çeşitli özelliklerinin üretiminde uzmanlaşmıştır.
RFQ:
ASen gerçek üretici misin?
Evet, biz Guangzhou Çin'de fabrika, bizi ziyaret hoş geldiniz!
