Açık Hava Kanalı Yeraltı GYFTS Fiber Optic Kablo
İlgili kişi : JQ CABLE
Telefon numarası : +15079563166
Naber : +15079563166
| Min sipariş miktarı : | 1000 milyon | Ambalaj bilgileri : | Ahşap Davul |
|---|---|---|---|
| Teslim süresi : | 2-4gün | Ödeme koşulları : | Western Union, MoneyGram, T/T, L/C |
| Yetenek temini : | 2 günde 100km |
| Place of Origin: | CHINA | Marka adı: | jiqian |
|---|---|---|---|
| Sertifika: | ISO 9001/CE | Model numarası: | GYXTW 4 6 8 çekirdekli |
|
Detay Bilgi |
|||
| Elyaf Tipi: | G652D/G657A1 | OEM: | Mevcut |
|---|---|---|---|
| Başvuru: | kanal/anten | İletken Sayısı: | 12 16 24 |
| Yapı: | Gevşek boru | Çalışma sıcaklığı: | -40 ~ +60 C |
| Vurgulamak: | 24 Çekirdekli GYXTW Kablosu,Zırhlı Tek Modlu GYXTW Kablosu |
||
Ürün Açıklaması

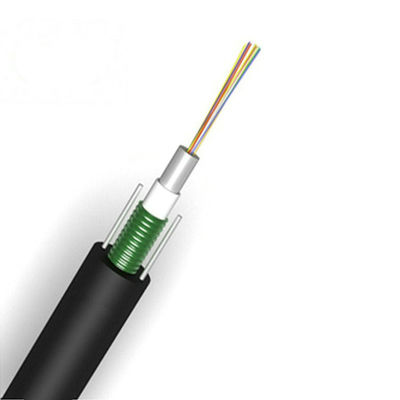

12/16/24 Çekirdekli Tek Modlu Dış Mekan Zırhlı GYXTW G657A Fiber Optik Kablo

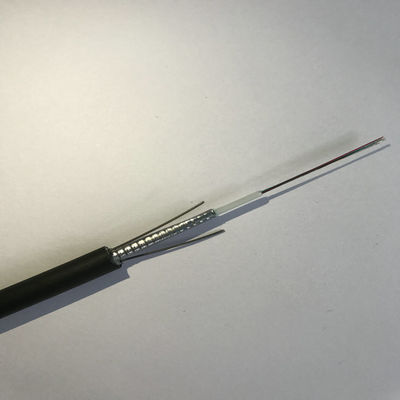

250μm fiber, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulmuştur.Tüp uzunlamasına bir PSP tabakası ile sarılır.PSP ve gevşek boru arasına, kabloyu kompakt ve su geçirmez tutmak için su geçirmez malzeme uygulanır.Çelik bandın iki yanına iki paralel çelik tel yerleştirilmiştir.Paralel çelik teller iki taraftaki bantlara yerleştirilir.Kablo, bir polietilen (PE) kılıf ile tamamlanmıştır.
Özellikler
1, İyi mekanik ve sıcaklık performansı
2, hidrolize dirençli yüksek mukavemetli gevşek boru
3, Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
4, Ezilme direnci ve esneklik
5, PSP arttırıcı neme karşı dayanıklı
6, İki paralel çelik tel çekme dayanımı sağlar
7, Küçük çaplı, hafif ve kolay kurulum
8 ,Saklama / Çalışma Sıcaklığı: -40℃~+70℃
Başvuru
Kanalda / Antende Kullanılabilir
Elyaf Parametresi
| HAYIR. | Öğeler | Birim | Şartname | |
| G.652D | ||||
| 1 | Mod Alan Çapı | 1310nm | mikron | 9,2±0,4 |
| 1550nm | mikron | 10,4±0,5 | ||
| 2 | Kaplama Çapı | mikron | 124,8±0,7 | |
| 3 | Dairesel Olmayan Kaplama | % | ≤0,7 | |
| 4 | Çekirdek Kaplama Eşmerkezlilik Hatası | mikron | ≤0,5 | |
| 5 | Kaplama Çapı | mikron | 245±5 | |
| 6 | Dairesel Olmayan Kaplama | % | ≤6.0 | |
| 7 | Kaplama-Kaplama Eşmerkezlilik Hatası | mikron | ≤12.0 | |
| 8 | Kablo Kesme Dalgaboyu | deniz mili | λcc≤1260 | |
| 9 | Zayıflama (maks.) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dB/km | ≤0,24 | ||
Kablo Parametreleri
| Öğeler | Özellikler | |
| Elyaf Sayısı | 2~24 | |
| Renkli Kaplama Elyafı | Boyut | 250µm±15µm |
| Renk | Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz | |
| Gevşek Tüp | Boyut | 2,10 mm±0,05 mm |
| Malzeme | PBT | |
| Renk | Doğal | |
| Güç Üyesi | Çap | 1,0 mm |
| Malzeme | Çelik | |
| Dış Ceket | Boyut | 8,0 mm±0,1 mm |
| Malzeme | PE | |
| Renk | Siyah | |
Mekanik ve Çevresel Özellikler
| Öğeler | birleştirmek | Özellikler |
| Tensio (Uzun Vadeli) | N | 600 |
| Gerilim (Kısa Süreli) | N | 1500 |
| Aşk (Uzun Vadeli) | N/10cm | 300 |
| Aşk (Kısa Süreli) | N/10cm | 1000 |
| dak.Bükülme Yarıçapı (Dinamik) | mm | 20D |
| dak.Bükülme Yarıçapı (Statik) | mm | 10D |
| Kurulum Sıcaklığı | ℃ | -20~+60 |
| Çalışma sıcaklığı | ℃ | -40~+70 |
| Depolama sıcaklığı | ℃ | -40~+70 |
Teknik parametre
| Elyaf Sayısı | Kablo Çapı (mm) | Kablo Ağırlığı (kg/km) |
Gerilme direnci Uzun kısa Terim (N) |
Ezilme Direnci Uzun kısa Süre (N/100mm) |
bükme Yarıçap Statik/Dinamik (mm) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| İletim Özellikleri | |||||
| G.652 | G.655 | 50/125um | 62,5/125 mikron | ||
|
Maksimum Zayıflama (dB/km) (+20℃) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 deniz mili | 0,36 | 0.4 | |||
| 1550 nm | 0,24 | 0,23 | |||
| Kablo Kesme Dalgaboyu (nm) | ≤1260 | ≤1450 |
|
||
