Dışarısı Tek modlu Üstü Zırhlı Fiber Optik Kablo GYXTW 2 6 8 12 KÖK Fiber Optik Kablo
İlgili kişi : JQ CABLE
Telefon numarası : +8618122383351
Naber : +8618122383351

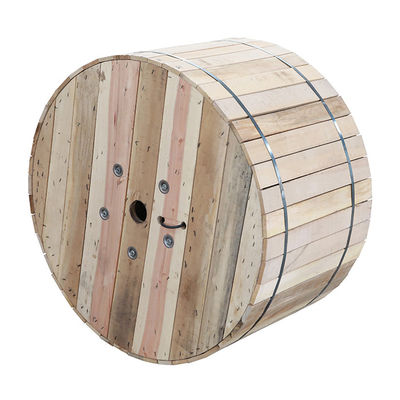

| Min sipariş miktarı : | 6km | Ambalaj bilgileri : | Ahşap Davul |
|---|---|---|---|
| Teslim süresi : | 10 gün, sipariş miktarına bağlıdır | Ödeme koşulları : | L/C, T/T, Western Union, Alipay |
| Yetenek temini : | Ayda 5000KM |
| Menşe yeri: | Çin | Marka adı: | JQ/HAISO |
|---|---|---|---|
| Sertifika: | ISO 9001/CE/ROHS/FCC | Model numarası: | ADSS-24B1/12B1 |
|
Detay Bilgi |
|||
| Menşe yeri: | Guangzhou, Çin | kablo markası: | JQ |
|---|---|---|---|
| İletken Sayısı: | ≥ 10 | Üretici firma: | Evet |
| Başvuru: | havai | Dış kılıf: | PE |
| Elyaf Sayısı: | 2-288 | Depolama ve kullanım sıcaklığı: | -40℃ ila +70℃. |
| dış kılıf: | TURBA | ||
| Vurgulamak: | 48 Çekirdekli ADSS Fiber Optik Kablo,ADSS Fiber Optik Kablo 100m |
||
Ürün Açıklaması
Kendinden Destekli Anten ADSS Fiber Optik Kablo 12/24/48 çekirdek Açıklık 100m
ürün açıklaması
ADSS kablosu metalik olmayan malzemeden yapılmıştır ve havadan enerji nakil hattı ile kendini destekler.Gerilme direnci malzemesi, yüksek elastikiyet modüllerine sahip aramid ipliktir.Yapıyı optimize etmek, kablonun ağırlığını ve mekanik ve fiziksel özelliklerini uygun şekilde dağıtabilir ve kule üzerindeki yükü en aza indirebilir.Gevşek boru konstrüksiyonu, jöle dolgulu borular, metal olmayan merkezi mukavemet elemanının etrafına sarılmış elemanlar (tüpler ve dolgu çubukları) ve su bloke edici iplik, kablo çekirdeğini bağlamak için kullanılan polyester iplikler, kablo çekirdeğinin etrafına uzunlamasına sarılmış su bloke edici bant, tenaramid ipliği güçlendirilmiş ve PE dış kılıf.
Özellikler
· Gücü kapatmadan kurulabilir
· Mükemmel AT performansı, AT kılıfının çalışma noktasındaki maksimum endüktif değer 25kV'a ulaşabilir
· Buz ve rüzgarın neden olduğu yükü ve kulelerdeki yükü azaltan hafif ve küçük çap
ve arka destekler
· Büyük açıklık uzunlukları ve en büyük açıklık 1000m'nin üzerindedir
· Çekme mukavemeti ve sıcaklığın iyi performansı
· Tasarım ömrü 30 yıldır
·Uygulama
ADSS kablosu tasarlanırken havai enerji hatlarının gerçek durumu tamamen dikkate alınır.110kV altındaki havai enerji hatlarında PE dış kılıf uygulanmaktadır.110 kV'a eşit veya üzerindeki elektrik hatları için AT dış kılıf uygulanır.Aramid miktarının ve büküm işleminin özel tasarımı, çeşitli açıklıklardaki talebi karşılayabilir.
·Standartlar
ADSS kablosu, IEEE P 1222 Standardı ve IEC 60794-1 ile uyumludur.

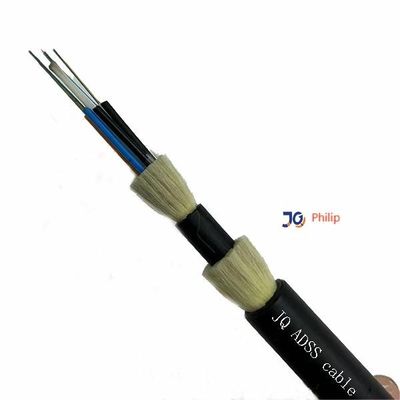

ADSS detay resimleri gösterir:
tek ceket ADSS
çift ceket ADSS
ADSS veri sayfaları
Yapı ve Teknik Özellikler ADSS-SJ(50-150M)
| Ref.Dış Çap (mm) | Ref.Ağırlık (kg/km) | Rec.Günlük Maks. | İzin Verilen Maks. çalışma gerilimi (kN) | Kırmak | Kuvvet | modülü | Sıcaklık | Uygun Açıklık Metre | ||||
| PE Ceket | ceket | A | B | C | D | |||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Yapı ve Teknik Özellikler ADSS-DJ(50-750M)
| Ref.Dış Çap (mm) | Ref.Ağırlık (kg/km) | Rec.Günlük Maks. (kN) | İzin Verilen Maks. çalışma gerilimi (kN) | Kırmak | Kuvvet | modülü | Sıcaklık | Uygun Açıklık Metre | ||||
| PE Ceket | ceket | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Optik karakteristik
Elyaf türü | zayıflama | Bant genişliği | sayısal açıklık | Optik kablo kesme dalga boyu | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0,200±0,015 Yok | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0,275±0,015 Yok | --- |
SSS
1. Ticaret şirketi veya üretici misiniz?
10 yıllık tecrübeye sahip bir üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanız
fiber optik kablo, saplama kablosu ve yol kablosu vb.Fabrikamız Guangzhou şehrinde, bizi ziyaret etmenizi bekliyoruz!
2. Kalite hakkında?
Üretim bittiğinde her lifi test etmeden önce teslim edeceğiz.
Fiyat onayından sonra, kalitemizi kontrol etmek için ücretsiz numune isteyebilirsiniz.
3. Küçük siparişi kabul edebilir misiniz?
Evet, küçük sipariş mevcuttur.İşlerin her zaman küçük siparişten geldiğini bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.
4. Teslimat süreniz nedir?
Genellikle yaklaşık 3-7gün iş günü, esas olarak sipariş miktarına bağlıdır.
Ancak, ödemenizden sonra mallarınızı en kısa sürede ayarlayacağımızdan emin olabilirsiniz.
Uygulama: Kendinden destekli ek yük
