HDPE ceket dış mekan Tamamı Dieletrik Kendinden Destekli ADSS Tek Modlu Fiber Optik Kablo
ADSS Kablosu Nedir?
All Die-Electric Self Supporting kablosu anlamına gelir.İletken metal parçalar kullanılmadan yapılar arasında kendini taşıyabilen fiber optik kablo türüdür.Maksimum 144 fiber ile ADSS kabloları hem tek modlu hem de çok modlu fiberleri destekleyebilir.ADSS fiber optik kablo, kutuptan binaya ve kasabadan şehre dağıtımlara kadar, yerel ve tesis dışı anten ve kampüs ağ döngü topolojilerindeki kanal uygulamaları için tasarlanmıştır.Kablolar, süspansiyon, kör uç ve sonlandırma mahfazalarını içeren kablolama sistemi tarafından yüksek güvenilirlik performansına sahip eksiksiz bir iletim devresi mimarisi sağlanır.
Özellikler
· Gücü kapatmadan kurulabilir
· Mükemmel AT performansı, AT kılıfının çalışma noktasındaki maksimum endüktif değer 25kV'a ulaşabilir
· Buz ve rüzgarın neden olduğu yükü ve kulelerdeki yükü azaltan hafif ve küçük çap
ve arka destekler
· Büyük açıklık uzunlukları ve en büyük açıklık 1000m'nin üzerindedir
· Çekme mukavemeti ve sıcaklığın iyi performansı
· Tasarım ömrü 30 yıldır
·Uygulama
ADSS kablosu tasarlanırken havai enerji hatlarının gerçek durumu tamamen dikkate alınır.110kV altındaki havai enerji hatları için,
PE dış kılıf uygulanır.110 kV'a eşit veya üzerindeki elektrik hatları için AT dış kılıf uygulanır.Aramid miktarının ve bükümün özel tasarımı
Süreç, çeşitli açıklıklardaki talebi karşılayabilir.
·standartlar
ADSS kablosu, IEEE P 1222 Standardı ve IEC 60794-1 ile uyumludur.

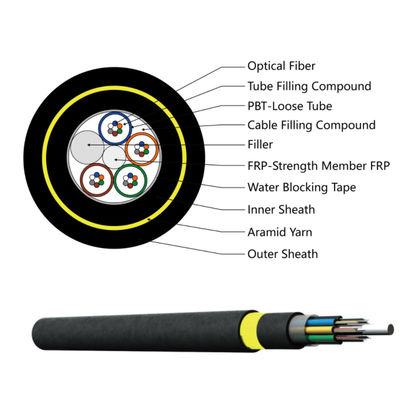

Yapı ve Teknik Özellikler
1.ADSS tek ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0,1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
15.2 |
176 |
189 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
2. ADSS çift ceket
| lif sayısı |
yapı |
tüp başına lif |
kayıp boru çapı
(AA)
|
FRP/ped çapı (mm) |
Dış ceketin kalınlığı (mm) |
Ref.Dış
Çap
(mm) |
Ref.Ağırlık
(kg/km) |
| PE Ceket |
ceket |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1,7±0,1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1,7±0,1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1,7±0,1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
16.5 |
212 |
228 |
İpuçları: yukarıdaki tablodaki tüm özellikler yaklaşık verilerdir, daha ayrıntılı özellikler için,
lütfen satıcılarımızla iletişime geçin.
|
Elyaf türü
|
zayıflama
(+20°C)
|
Bant genişliği
|
Optik kablo kesme dalga boyu
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0,36dB/km |
≤0,22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0,40dB/km |
≤0,23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1,2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62,5/125µm |
≤3,5dB/km |
≤1,2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

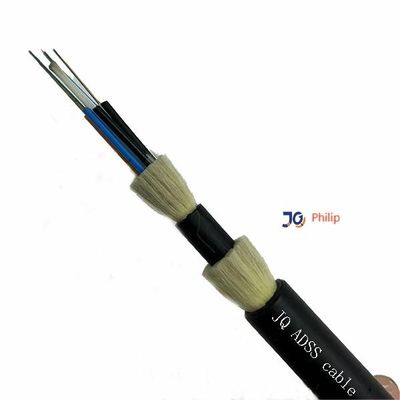

Ayrıntılar resim gösterir
tek ceketli ADSS fiber kablo
çift cidarlı ADSS fiber optik kablo

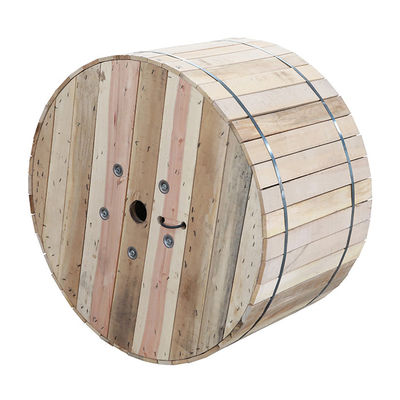

Paketleme:
1. Doğrudan fabrika mısınız?
Fiber Optik Kablo, MPO Koparma Kablosu, Fiber Optik Yama Kablosu konusunda uzmanlaşmış profesyonel bir Kablo üreticisi olarak.
Ürünlerimiz ağırlıklı olarak Avrupa, Güney Amerika ve diğer bazı ülke ve bölgelere ihraç edilmektedir.
2. Ana ürünleriniz nelerdir?
Dış mekan fiber optik kablolar, iç mekan fiber optik kablolar FTTH Düşürme kablolar ADSS
İç mekan zırhlı ara kablolar fiber kablo Optik ara kablolar Sc LC FC ST MTP MPO optik ara bağlantı kablosu
3. Ürün kalitesi garanti süresi?
Fiber optik kablo için 20 yıl Garanti
4. Hammadde sertifikanız var mı?
Nitelikli ISO9001 ROHS hammadde tedarikçileri ile uzun vadeli ilişki işbirliği kuruyoruz
