Mini ADSS 6 Çekirdekli 12 Çekirdekli Anten Fiber Optik Kablo ASU G652D
İlgili kişi : Philip
Telefon numarası : +8613422342788
Naber : +8613422342788
| Min sipariş miktarı : | 1000m | Ambalaj bilgileri : | ahşap davul |
|---|---|---|---|
| Teslim süresi : | 2-4gün | Ödeme koşulları : | Western Union, MoneyGram, T/T, L/C |
| Yetenek temini : | 2 günde 100km |
| Menşe yeri: | Çin | Marka adı: | jiqian |
|---|---|---|---|
| Sertifika: | ISO | Model numarası: | GYXTW 16 çekirdekli 24 çekirdekli |
|
Detay Bilgi |
|||
| Elyaf Türü: | G652D | OEM: | Mevcut |
|---|---|---|---|
| Başvuru: | kanal | İletken sayısı: | 12 16 24 |
| Yapı: | gevşek tüp | Çalışma sıcaklığı: | -40 ~ +60 C |
| Vurgulamak: | G657A Fiber Optik Kablo,Tek Modlu Fiber Optik Kablo,GYXTW Fiber Optik Kablo |
||
Ürün Açıklaması

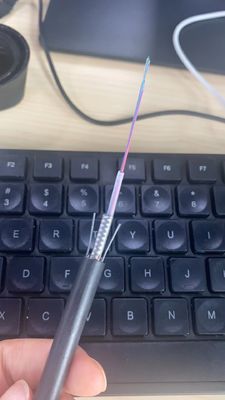

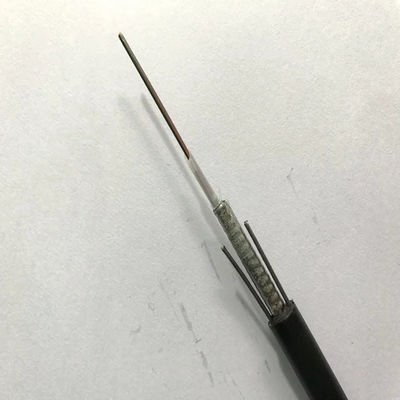

12/16/24 Çekirdek Tek Modlu Dış Mekan Zırhlı GYXTW G657A Fiber Optik Kablo
250μm fiber, yüksek modüllü plastikten yapılmış gevşek bir tüpe yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulur.Tüp, uzunlamasına bir PSP tabakası ile sarılır.Kabloyu kompakt ve su geçirmez tutmak için PSP ile gevşek boru arasına su bloke edici malzeme uygulanır.Çelik bandın iki yanına iki paralel çelik tel yerleştirilmiştir.Paralel çelik teller iki kenar bandına yerleştirilir.Kablo polietilen (PE) kılıf ile tamamlanmıştır
Özellikler
İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp doldurma bileşimi, elyafın kritik bir şekilde korunmasını sağlar
Ezilme direnci ve esneklik
PSP artırıcı nem geçirmez
İki paralel çelik tel, çekme mukavemeti sağlar
Küçük çap, hafiflik ve kolay kurulum
Depolama / Çalışma Sıcaklığı: -40℃~+70℃
Başvuru
Kanalda / Antende Kullanılabilir
lif parametresi
| Numara. | Öğeler | Birim | Şartname | |
| G.652D | ||||
| 1 | Mod Alan Çapı | 1310nm | um | 9,2±0,4 |
| 1550nm | um | 10,4±0,5 | ||
| 2 | Kaplama Çapı | um | 124,8±0,7 | |
| 3 | Kaplama Dairesel Olmayan | % | ≤0.7 | |
| 4 | Çekirdek Kaplama Eşmerkezlilik Hatası | um | ≤0.5 | |
| 5 | Kaplama Çapı | um | 245±5 | |
| 6 | Kaplama Dairesel Olmayan | % | ≤6.0 | |
| 7 | Kaplama-Kaplama Eşmerkezlilik Hatası | um | ≤12.0 | |
| 8 | Kablo Kesme Dalga Boyu | nm | λcc≤1260 | |
| 9 | Zayıflama (maks.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Kablo Parametreleri
| Öğeler | Özellikler | |
| Elyaf Sayısı | 2~24 | |
| Renkli Kaplama Elyafı | Boyut | 250µm±15µm |
| Renk | Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz | |
| Gevşek Tüp | Boyut | 2.10mm±0.05mm |
| Malzeme | PBT | |
| Renk | Doğal | |
| Güç Üyesi | Çap | 1.0 mm |
| Malzeme | Çelik | |
| Dış Ceket | Boyut | 8.0mm±0.1mm |
| Malzeme | PE | |
| Renk | Siyah | |
Mekanik ve Çevresel Özellikler
| Öğeler | birleş | Özellikler |
| Gerginlik (Uzun Vadeli) | N | 600 |
| Gerilim (Kısa Vadeli) | N | 1500 |
| Ezilme (Uzun Süreli) | N/10cm | 300 |
| Ezilme (Kısa Vadeli) | N/10cm | 1000 |
| Min.Bükme Yarıçapı (Dinamik) | mm | 20D |
| Min.Bükme Yarıçapı (Statik) | mm | 10D |
| Kurulum Sıcaklığı | ℃ | -20~+60 |
| Çalışma sıcaklığı | ℃ | -40~+70 |
| Depolama sıcaklığı | ℃ | -40~+70 |
Teknik parametre
| Elyaf Sayısı | Kablo Çapı (mm) | Kablo Ağırlığı (kg/km) |
Gerilme direnci Uzun kısa Terim (N) |
Ezilme Direnci Uzun kısa Terim (N/100mm) |
bükme Yarıçap Statik/Dinamik (mm) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| İletim Özellikleri | |||||
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
|
Maksimum Zayıflama (dB/km) (+20℃) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0,4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| Kablo Kesme Dalga Boyu (nm) | ≤1260 | ≤1450 |
|
||
