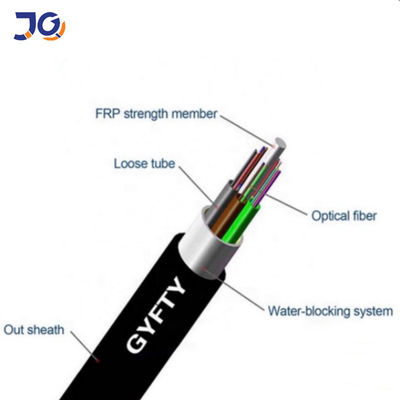

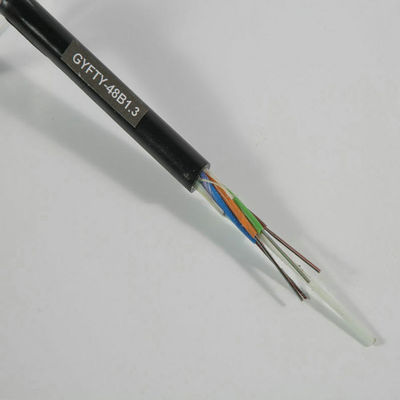

dolgu maddesi.Bir Fiber Takviyeli Plastik (FRP), metalik olmayan bir mukavemet elemanı olarak çekirdeğin merkezinde bulunur.Tüpler (vedolgular), mukavemet elemanının etrafına kompakt ve dairesel bir çekirdek halinde sarılır.Kablo çekirdeği dolgu ile doldurulduktan sonra
su girişinden korumak için bileşik, kablo bir PE kılıf ile tamamlanmıştır.
|
lif sayısı |
Yapı |
Tüp başına lif |
Gevşek boru çapı (mm) |
CSM çap/ped çapı (mm) |
Dış ceketin nominal kalınlığı (mm) |
Kablo çapı/ Yükseklik (mm) |
Kablo ağırlığı (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8,6±0,2 | 60 |
| 6 | 1+5 | 6 | 1,85±0,1 | 1.4/1.4 | 1.6 | 8,6±0,2 | 60 |
| 8 | 1+5 | 8 | 1,9±0,1 | 1.4/1.4 | 1.6 | 8,6±0,2 | 60 |
| 12 | 1+5 | 6 | 1,85±0,1 | 1.4/1.4 | 1.6 | 8,6±0,2 | 60 |
| 24 | 1+5 | 6 | 1,85±0,3 | 1.4/1.4 | 1.6 | 8,8±0,2 | 65 |
| 36 | 1+5 | 12 | 1,95±0,1 | 1.5/1.5 | 1.6 | 9,0±0,2 | 65 |
| 48 | 1+5 | 12 | 1,95±0,1 | 1.5/1.5 | 1.6 | 9,0±0,2 | 65 |
| 72 | 1+6 | 12 | 1,95±0,1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1,95±0,1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1,95±0,1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| Kalem | Birim | Şartname | |
| Elyaf Türü | G.652D | ||
|
Mod alan çapı |
1310nm | mm | 9,2±0,4 |
| 1550nm | mm | 10,4±0,8 | |
| Kaplama çapı | mm | 125,0±1 | |
| Dairesel olmayan kaplama | % | 1.0 £ | |
| Çekirdek/kaplama eşmerkezlilik hatası | mm | 0,5 £ | |
| Kaplama çapı | mm | 245±5 | |
| Dairesel olmayan kaplama | % | 6,0 £ | |
| Kaplama/kaplama eşmerkezlilik hatası | mm | £12,0 | |
| Kablo kesme dalga boyu | nm | 1260 £ | |
|
Zayıflama Katsayısı |
1310nm | dB/km | £0,36 |
| 1550nm | dB/km | £0,22 | |
| Kanıt stres seviyesi | kpsi | ≥100 | |
Sıcaklık aralığı
| Çalışma sıcaklığı aralığı | -40℃ ila +60℃ |
| Depolama / Nakliye sıcaklık aralığı | -50℃ ila +70℃ |
| Kurulum sıcaklık aralığı | -30℃ ila +50℃ |
Başvuru:
Uzun mesafeli telekom, yüksek voltajlı alanda LAN veya telekom ağına erişim
Özellikle güç aktarım sistemi için.aşırı gök gürültüsü alanları ve yüksek elektromanyetik parazit.
Avantajlar:
Düşük dağılım ve zayıflama.
Uygun tasarım, fiber fazla uzunluğu için hassas kontrol ve farklı büküm işlemi, kabloyu mükemmel mekanik ve
çevresel özellikler.
Anti-elektromanyetizma yeteneği.
Küçük kablo çapı, hafif kablo ağırlığı, kurulumu kolaydır.
Paketleme

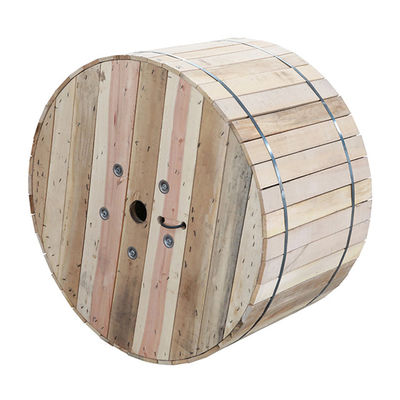

Her bir kablo uzunluğu, uzun mesafeli sevkiyata uygun Fümigasyonlu Ahşap Tambur üzerine sarılacaktır.
Plastik tampon levha ile kaplanmıştır.
Güçlü ahşap çıtalarla kapatılmıştır.
Test için kablonun en az 1 m iç ucu ayrılacaktır.
