Name: 110kV SZ Örgülü Gevşek Tüp ADSS Fiber Kablo, Tüm Dielektrik Fiber Optik Kablo
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: ADSS
Price: 1,249.28 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Tip: Fiber optik kablo

Renk: Siyah

Kılıf: PE

lif sayıları: 2-288

Menşe yeri: Guangdong, Çin

Başvuru:: Açık Hava

Vurgulamak:

SZ telli adss fiber kablo

110kV adss fiber kablo

110kV tüm dielektrik fiber optik kablo

Temel bilgiler

Menşe yeri: ÇİN

Marka adı: Jiqian/OEM

Sertifika: CE/ISO9001

Model numarası: ADSS

Ödeme & teslimat koşulları

Ambalaj bilgileri: ahşap davul

Teslim süresi: 2-4 iş günü

Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union

Yetenek temini: 80000 kilometre

Fotoğraf Galerisi

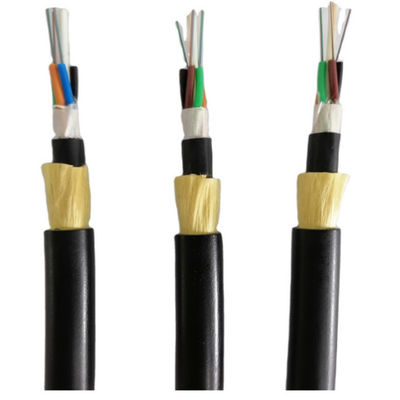

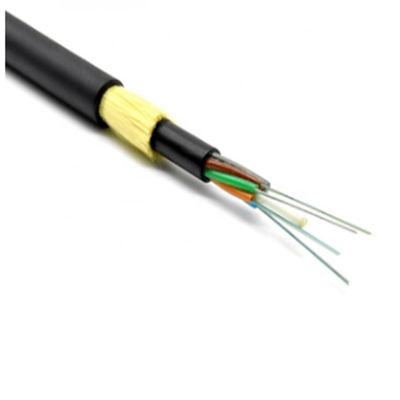

110kV SZ Örgülü Gevşek Tüp ADSS Fiber Kablo, Tüm Dielektrik Fiber Optik Kablo

Ürün Açıklaması

Özellikler:

düşük iletim zayıflaması ve dağılımı.

Makul tasarım, gevşek borudaki fazla lif uzunluğunun hassas kontrolüve optimum kablolama işlemi, kabloya mükemmel mekanik veçevresel özellikler.

SZ bükümlü, gevşek boru tasarımı, fiberleri kurulumdan veçevresel zorluklar.

Su bloke eden jel dolgulu çekirdek tasarımı, kabloya mükemmel su geçirmezlik sağlarDaha küçük boyutta performans ve nem direnci.

Mükemmel esneklik.

Metalik olmayan yapısı nedeniyle kablo hafiftir ve döşenmesi kolaydır veçok güçlü anti-elektromanyetik rahatsızlık yeteneği.

Kablo, kendinden destekli kurulum modu için çok uygundur ve yüksekGüçlü bir zorlu ortamda hayatta kalma yeteneği ile birlikte çekme mukavemeti.

Kablo Yapılarının Boyutları




lif sayısı




Yapı


Tüp başına lif


Gevşek boru çapı (mm)


CSM
çap/ped çapı (mm)

			Dış ceketin nominal kalınlığı
(mm)


Kablo çapı/ Yükseklik (mm)


Kablo ağırlığı (kg/km)



			4
			1+6
			4
			1,9±0,1
			2.0/2.0
			1.6
			9,5±0,2
			80


			6
			1+6
			6
			2,0±0,1
			2.0/2.0
			1.6
			9,8±0,2
			80


			8
			1+6
			4
			1,9±0,1
			2.0/2.0
			1.6
			9,8±0,2
			80


			12
			1+6
			6
			2,1±0,2
			2.0/2.0
			1.6
			9,8±0,2
			80


			24
			1+6
			6
			2,1±0,2
			2.0/2.0
			1.6
			9,8±0,2
			80


			36
			1+6
			12
			2,1±0,2
			2.0/2.0
			1.6
			10.0±0.2
			85


			48
			1+6
			12
			2,1±0,2
			2.0/2.0
			1.6
			10.0±0.2
			85


			72
			1+6
			12
			2,1±0,2
			2.0/2.0
			1.6
			10.0±0.3
			85


			96
			1+8
			12
			2,1±0,2
			2.0/3.4
			1.7
			11,8±0,3
			123


			144
			1+12
			12
			2,1±0,2
			3.0/6.2
			1.7
			14,5±0,5
			175


Elyaf Özellikleri

Tek modlu optik fiberin özellikleri (ITU-T Rec. G.652D)

Parametre	Şartname
lif türü	Tek mod
elyaf malzeme	katkılı silika
zayıflama katsayısı @1310nm @ 1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
Nokta süreksizliği	≤0.05dB
Kablo kesme dalga boyu	≤1260nm
Sıfır dağılım dalga boyu	1300~1324nm
Sıfır dağılım eğimi	≤0.093 ps/(nm².km)
Renk dağılımı @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3,5 ps/(nm.km) ≤5.3 ps/(nm. km) ≤18 ps/(nm. km) ≤22 ps/(nm.km)
PMDQ (Dörtlü ortalama*)	≤0,2 ps/km½
Mod alan çapı @1310nm	9,2±0,4um
Çekirdek/Kaplı eşmerkezlilik hatası	≤0.5um
Kaplama çapı	125.0±0.7um
Dairesel olmayan kaplama	≤1.0%
Birincil kaplama çapı	245±10um
Kanıt testi seviyesi	100 kpsi (=0.69 Gpa), %1
Sıcaklık bağımlılığı	≤0.1dB/km
İzin verilen Ezilme Direnci	2200N/100mm

Optik Kablonun Özellikleri

Kablo bükme yarıçapı: 10x kablo çapı (çalışma sırasında)

20 x kablo çapı (kurulum sırasında)

Sıcaklık aralığı

Çalışma sıcaklığı aralığı	-20℃ ila +60℃
Depolama / Nakliye sıcaklık aralığı	-40℃ ila +60℃
Kurulum sıcaklık aralığı	-20℃ ila +60℃

Tanım:

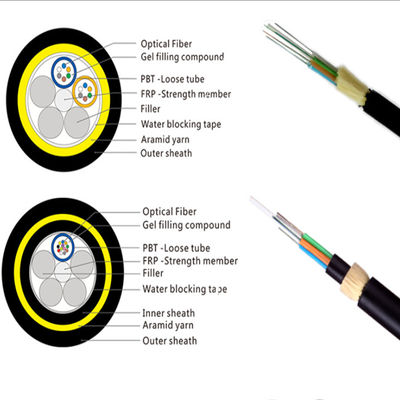

Gevşek boru tasarımı, metalik olmayan merkezi mukavemet elemanı, jel ile doldurulmuş SZ bükümlü çekirdek, aramid iplik yardımcı mukavemet elemanı, dış PE kılıf (110 kV üzerindeki voltajlar için kullanılan anti-izleme kılıfı)
