fiber optik kablo 4 çekirdekli dış mekan
İki çelik telli yüksek mukavemetli GYXTW 4 çekirdekli dış mekan fiber optik kablo

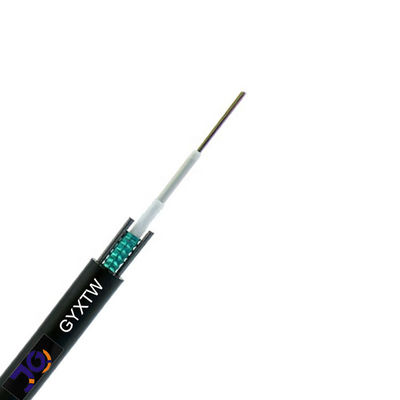

GYXTW kablosunun yapısı 250µm optik fiber şerittir ve yüksek modüllü malzemeden oluşan gevşek bir tüpe yerleştirilir.Gevşek tüp jel dolgu bileşiği ile doldurulur.Gevşek boru, uzunlamasına bir PSP ile kaplanmıştır.Optik kablonun kompaktlığını ve optik kablonun uzunlamasına su sızmasını sağlamak için metalik mukavemet elemanı ile gevşek boru arasına su bloke edici malzeme eklenir. Her iki tarafa iki paralel çelik tel yerleştirilir ve ardından kablo PE dış kılıf ile tamamlanır.
Özellikleri
İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp doldurma bileşimi, elyafın kritik bir şekilde korunmasını sağlar
Ezilme direnci ve esneklik
PSP artırıcı nem geçirmez
İki paralel çelik tel çekme mukavemeti sağlar
Küçük çap, hafiflik ve kolay kurulum
Optik Özellikler
| Öğeler |
Birim |
Şartname |
| G652D |
| Mod Alan Çapı |
1310nm |
um |
9.2±0,4 |
| 1550nm |
um |
10.4±0,5 |
| Kaplama Çapı |
um |
124.8±0.7 |
| Kaplama Dairesel Olmayan |
% |
≤0.7 |
| Çekirdek Kaplama Eşmerkezlilik Hatası |
um |
≤0,5 |
| Kaplama Çapı |
um |
245±5 |
| Kaplama Dairesel Olmayan |
% |
≤6.0 |
| Kaplama-Kaplama Eşmerkezlilik Hatası |
um |
≤12 |
| Kablo Kesme Dalga Boyu |
nm |
acc≤1260 |
| Zayıflama (maks.) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Kablo parametreler
| Öğeler |
Özellikler |
| Elyaf Sayısı |
2~24 |
| Renkli Kaplama Elyafı |
Boyut |
250μm+15μm |
| Renk |
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, menekşe, pembe, Turkuaz |
| Gevşek Tüp |
Boyut |
2.0mm±0,05 mm |
| Malzeme |
PBT |
| Renk |
Doğal |
| Güç Üyesi |
Çap |
1.0mm/0.7mm |
| Malzeme |
Çelik |
| Dış Ceket |
Boyut |
6.0~9.0mm |
| Malzeme |
PE |
| Renk |
Siyah |
Teknik parametreler
Lif
Saymak |
Kablo
Çap (mm) |
Kablo Ağırlığı
kg/km) |
Gerilme direnci
Uzun kısa
Dönem (N) |
Ezilme Direnci
Uzun kısa
Terim (N/100mm) |
bükme
Yarıçap Statik/Dinamik
mm)
|
| 2~12 |
8 |
78 |
1000/3000 |
1000/3000 |
10D/20D |
| 14~24 |
10 |
90 |
1000/3000 |
1000/3000 |
10D/20D |
Başvuru
Kanalda / Antende Kullanılabilir
Depolama / Çalışma Sıcaklığı: -40℃~+70℃
