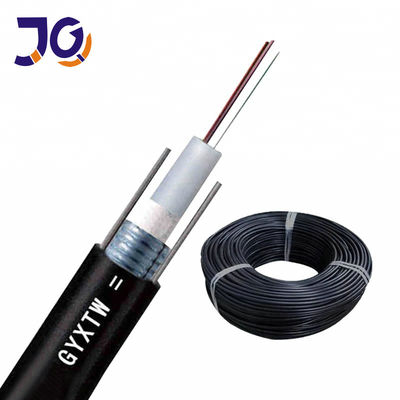

zırhlı çelik ile fiber optik kablo tipi GYTW 12core

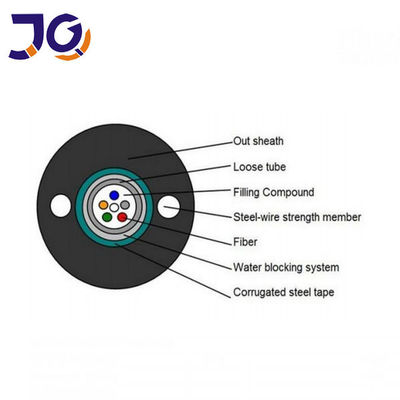

Zırhlı Uni-Tube Single Jacket / Single Armor fiber optik kablo, fiberleri gevşek tampon tüpüne yerleştirilmiştir.Kablo çekirdeği, oluklu çelik bant zırhla korunur ve siyah polietilen bir dış ceket ile kaplanır.İki gömülü çelik tel arzu gerginliği sağlar
Ürün özellikleri
• Gevşek boru malzemesi iyi mekanik özelliklere ve sıcaklık özelliklerine sahiptir
• Gevşek tüp malzemesi iyi hidroliz direncine ve yüksek mukavemete sahiptir
• Tüp, elyaf için kritik koruma sağlamak üzere özel bir dolgu maddesiyle doldurulmuştur
• İyi yanal basınç direnci ve yumuşaklık
• Çift krom kaplama plastik kaplı çelik bant (PSP), optik kabloların nem direncini artırır
• İki paralel çelik tel yeterli gerilme mukavemeti sağlar
• Küçük çaplı, hafif, döşenmesi kolay
Kablo Parametreler
| Öğeler |
Teknik Özellikler |
| Elyaf Sayısı |
2 ~ 24 |
| Renkli Kaplama Elyafı |
Boyut |
250 μm + 15 μm |
| Renk |
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz |
| Gevşek Tüp |
Boyut |
2.0 mm±0,05 mm |
| Malzeme |
PBT |
| Renk |
Doğal |
| Güç Üyesi |
Çap |
1.0 mm |
| Malzeme |
Çelik |
| Dış Kılıf |
Boyut |
8.0mm±0.1 mm |
| Malzeme |
PE |
| Renk |
Siyah |
Teknik parametreler
Lif
Miktar |
Kablo
Çap (mm) |
Kablo Ağırlığı
kg / km) |
Gerilme direnci
Uzun kısa
Dönem (N) |
Ezilme Direnci
Uzun kısa
Terim (N / 100mm) |
Bükme
Yarıçap Statik / Dinamik
mm)
|
| 2 ~ 12 |
8 |
78 |
1000 / 300a0 |
1000/3000 |
10G / 20G |
| 14 ~ 24 |
10 |
90 |
1000/3000 |
1000/3000 |
10G / 20G |
Kablolu Optik Fiberin Performansı
Kablolu optik fiberin performansı (ITU-T Rec. G.652D)
| Öğe |
Şartname |
| Elyaf türü |
Tek mod |
| Elyaf malzemesi |
Katkılı silika |
Zayıflama katsayısı
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm |
≤ 0,36 dB / km
≤0.35 dB / km
≤0,22 dB / km
≤0.25 dB / km |
| Nokta süreksizliği |
≤ 0,05 dB |
| Kablo kesme dalgaboyu |
≤ 1260 nm |
| Sıfır dağılım dalga boyu |
1300 ~ 1324 nm |
| Sıfır dağılım eğimi |
≤0,092 ps / (nm².km) |
Renk dağılımı
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm |
≤3,5 ps / (nm. Km)
≤5,3 ps / (nm. Km)
≤18 ps / (nm. Km)
≤22 ps / (nm. Km) |
| PMD |
≤0,2 ps / km½ |
| 1310 nm'de mod alanı çapı |
(8.6 ~ 9.5) ± 0.6 um |
| Çekirdek / Örtülü eşmerkezlilik hatası |
≤0.6 um |
| Kaplama çapı |
125.0 ± 1 um |
| Döngüsel olmayan kaplama |
≤% 1.0 |
| Birincil kaplama çapı |
245 ± 10 um |
| Prova testi seviyesi |
100 kpsi (= 0,69 Gpa),% 1 |
Sıcaklık bağımlılığı
0 ℃ ~ + 70 ℃ @ 1310 ve 1550 nm |
≤ 0.1 dB / km |

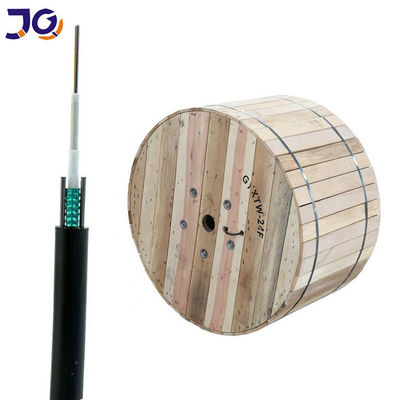

paket
atölye bölümü
SSS:
1, S: Siz bir fabrika veya ticaret şirketi misiniz?
A: Biz bir fabrikayız
2, S: ADEDI nedir?
C: Fiber Optik kablonun MOQ'u 1km'dir.
3. S: Hangi marka elyaf kullanıyorsunuz?
A: Corning, YOFC, Fiberhome vb.
4, S: Küçük sipariş kabul edebilir misiniz?
C: Evet, küçük sipariş var.İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.
5, S: Teslim süresi nedir?
C: Genel teslimat süresi, sipariş onaylandıktan sonra 5-7 gündür.Sipariş miktarına bağlıdır.
6. özelleştirilmiş ürünler ve logo tedarik edebilir misiniz?
A: Evet.OEM hizmeti veriyoruz.
7. Ödeme koşullarınız nedir?
C: Sevkiyat öncesi T / T, L / C, Western Union,% 30 önceden ve% 70 kabul ediyoruz.
