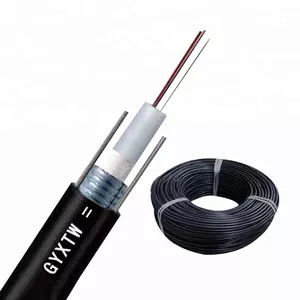

İki çelik telli yüksek mukavemetli GYXTW 4 çekirdekli dış mekan fiber optik kablo

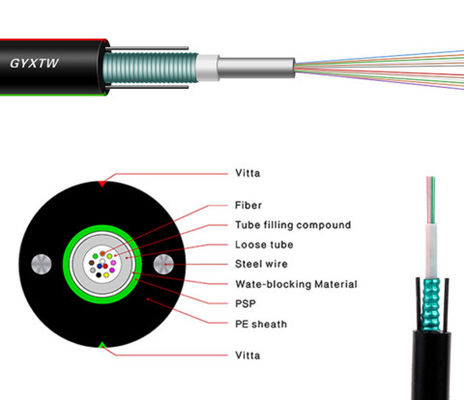

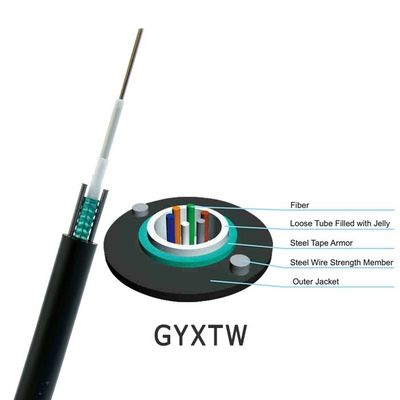

GYXTW kablonun yapısı 250µm olup, fiber optik şerit, yüksek modüllü malzemeden gevşek bir tüpe yerleştirilir.Gevşek tüp, jel dolgu bileşiği ile doldurulur.Gevşek tüp, uzunlamasına bir PSP ile kaplanmıştır.Optik kablonun kompaktlığı ve optik kablonun boylamasına su sızıntısını sağlamak için metalik mukavemet elemanı ile gevşek tüp arasına su bloke edici malzeme ilave edilir. Her iki tarafa iki paralel çelik tel yerleştirilir ve ardından kablo PE dış kılıf ile tamamlanır.
Özellikleri
İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp dolgu bileşiği, elyafın kritik bir şekilde korunmasını sağlar
Ezilme direnci ve esneklik
Neme karşı dayanıklılığı artıran PSP
İki paralel çelik tel çekme dayanımı sağlar
Küçük çap, hafif ve kolay kurulum
Optik Özellikler
| Öğeler |
Birim |
Şartname |
| G652D |
| Mod Alan Çapı |
1310 nm |
um |
9.2±0.4 |
| 1550 nm |
um |
10.4±0.5 |
| Kaplama Çapı |
um |
124.8±0.7 |
| Dış Cephe Kaplama |
% |
≤0.7 |
| Çekirdek Kaplama Eşmerkezlilik Hatası |
um |
≤0.5 |
| Kaplama Çapı |
um |
245±5 |
| Kaplama Daireselliği |
% |
≤6.0 |
| Kaplama-Kaplama Eşmerkezlilik Hatası |
um |
≤12 |
| Kablo Kesim Dalgaboyu |
nm |
acc≤1260 |
| Zayıflama (maks.) |
1310 nm |
dB / km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Kablo Parametreler
| Öğeler |
Teknik Özellikler |
| Elyaf Sayısı |
2 ~ 24 |
| Renkli Kaplama Elyafı |
Boyut |
250 μm + 15 μm |
| Renk |
Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, menekşe, pembe, Turkuaz |
| Gevşek Tüp |
Boyut |
2.0 mm±0,05 mm |
| Malzeme |
PBT |
| Renk |
Doğal |
| Güç Üyesi |
Çap |
1,0 mm / 0,7 mm |
| Malzeme |
Çelik |
| Dış Kılıf |
Boyut |
6.0 ~ 9.0mm |
| Malzeme |
PE |
| Renk |
Siyah |
Teknik parametreler
Lif
Miktar |
Kablo
Çap (mm) |
Kablo Ağırlığı
kg / km) |
Gerilme direnci
Uzun kısa
Dönem (N) |
Ezilme Direnci
Uzun kısa
Terim (N / 100mm) |
Bükme
Yarıçap Statik / Dinamik
mm)
|
| 2 ~ 12 |
8 |
78 |
1000/3000 |
1000/3000 |
10G / 20G |
| 14 ~ 24 |
10 |
90 |
1000/3000 |
1000/3000 |
10G / 20G |
Uygulama
Kanalda / Havada Kullanılabilir
Depolama / Çalışma Sıcaklığı: -40 ℃ ~ + 70 ℃
SSS
1. Ticaret şirketi veya üreticisi misiniz?
10 yıllık deneyime sahip üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanız.
fiber optik kablo, damla kablosu ve yol kablosu vb. için.Fabrikamız Guangzhou şehrinde, bizi ziyaret etmenizi bekliyoruz!
2. kalite hakkında?
Üretim bittikten sonra her elyafı test etmeden önce teslim edeceğiz.
Fiyat onayından sonra ücretsiz olarak talep edebilirsiniz Kalitemizi kontrol etmek için örnekler.
3. Küçük sipariş kabul edebilir misiniz?
Evet, küçük sipariş mevcuttur.İşin her zaman küçük siparişten olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.
4. teslim süreniz nedir?
Genellikle yaklaşık 3-7gün iş günü, esas olarak sipariş miktarına bağlıdır.
Ancak, ödemenizden sonra en kısa sürede mallarınızı ayarlayacağımızdan emin olabilirsiniz.
5. OEM hizmetini kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz.Logonuzu ürün üzerine basabiliriz.Sizden herhangi bir fikir mevcut.
