Telekomünikasyon için 16 24 Çekirdekli Fiber Optik Kablo GYXTW

Ürün ayrıntıları:
Menşe yeri: Guangdong Çin
Marka adı: JQ/OEM
Sertifika: ISO9001/CE/ROHS/FCC
Model numarası: GYXTW-2B1 4B1 6B1 8B1 12B1
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1km
Ambalaj bilgileri: 1/2/3/4/5 km tek ahşap tamburda
Teslim süresi: 3-5dyas
Ödeme koşulları: L / C, T / T, Western Union
Yetenek temini: Günde 200 KM

Detay Bilgi

Ceket Malzemesi: PE, HDPE, MDPE, LSZH Dış çap: 8,0 mm / 6,0 mm / 7,0 mm / 9,0 mm
Çelik tel: 1,0 mm / 0,7 mm renk: Siyah
Elyaf Türü: Tek modlu G652D Fiber sayısı: 2/4/6/8/12/24 Çekirdek
yapı: korumalı tek hatlı Güç Üyesi: İki çelik tel
Kurulum: Hava ve Kanal Ürün adı: Merkezi Gevşek Tüp Dış Mekan Optik Fiber Kablo
Fiber Markası: Corning / YOFC veya müşteri odaklı Anahtar kelimeler: Fiber kablo
Vurgulamak:

Çok Çekirdekli Fiber Optik Kablo

,

GYXTW Fiber Optik Kablo

,

HDPE Fiber Optik Kablo

Ürün Açıklaması

2/4/6/8/12/16/24 Çekirdek Tek Modlu Dış Mekan Zırhlı GYXTW Çok Çekirdekli Telekomünikasyon Fiber Optik Kablo

GYXTW 12 Çekirdekli Fiber Optik Dış Mekan Fiber Optik Kablo



GYXTW Şartname

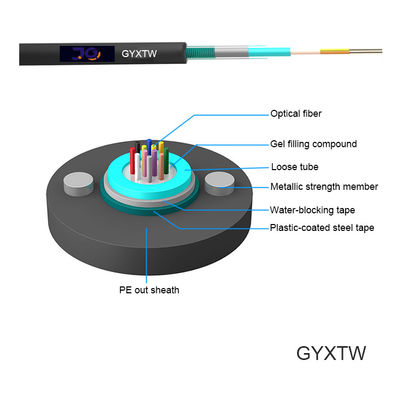

Kablo Kesiti



Telekomünikasyon için 16 24 Çekirdekli Fiber Optik Kablo GYXTW 0





Fiber parametresi

Kalem Birim Şartname
Elyaf Türü G.652D
Mod alan çapı 1310nm mm 9,2±0,4
1550nm mm 10,4±0,8
Kaplama çapı mm 125,0±1
Dairesel olmayan kaplama % 1.0 £
Çekirdek/kaplama eşmerkezlilik hatası mm 0,5 £
Kaplama çapı mm 245±5
Dairesel olmayan kaplama % £6,0
Kaplama/kaplama eşmerkezlilik hatası mm £12,0
Kablo kesme dalga boyu nm 1260 £
Zayıflama Katsayısı 1310nm dB/km £0,36
1550nm dB/km 0,22 £
Kanıt stres seviyesi kpsi ≥100

Not: Diğer parametreler standart ITU-T G.652'yi karşılar









Kablo Performansı

Kalem parametreler
Elyaf Sayısı 12
Renkli kaplamalı elyaf Boyut 250µm±15µm
Renk Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz, Kırmızı, Siyah, Sarı, Mor, Pembe, Aqua
gevşek tüp Boyut 2.2mm±0.1mm
Malzeme PBT
Renk Doğa
dolgu Malzeme Yok
Renk Yok
Güç Üyesi Boyut 0,7 mm±0,05 mm
Malzeme Fosfatlı çelik tel
Zırhlı Malzeme Plastik kaplı çelik şerit
Dış ceket Malzeme PE
Renk Siyah





Mekanik ve Çevresel Özellikler

Kalem Birim Özellikler
Gerilim (Uzun Vadeli) n 600
Gerilim(Kısa Vadeli) n 1500
Ezilme(Uzun Vadeli) N/10cm 300
Ezilme(Kısa Vadeli) N/10cm 1000
Min.Bükme Yarıçapı (Dinamik) mm 20D
Min.Bükme Yarıçapı(Statik) mm 10D
Kurulum Sıcaklığı -40~+60
Çalışma sıcaklığı -40~+70
Depolama sıcaklığı -40~+70
Tekrarlayan bükme(重复弯曲) Yük:250N;döngü sayısı:30 Belirgin bir ek zayıflama yok, fiber kopması yok ve kablo hasarı yok.
burulma(扭曲) Yük: 250N;döngü sayısı:10;bükülme açısı:±90° Belirgin bir ek zayıflama yok, fiber kopması yok ve kablo hasarı yok.
Etki(冲击) Darbe enerjisi:450g × 1m;çekiç kafasının yarıçapı: 12.5 mm;darbe sayısı: 5 Belirgin ek zayıflama yok, fiber kopması yok ve kablo hasarı yok.







Kablo Yapılarının Boyutları

lif sayısı Yapı Tüp başına lif

Gevşek boru çapı

(mm)

CSM çapı/ped çapı

(mm)

Dış ceketin nominal kalınlığı

(mm)

Kablo çapı/

Boy uzunluğu

(mm)

Kablo ağırlığı

(kg/km)

2 1 2 1,7±0,1 1.0/1.0 1.6 8,0±0,2 57
4 1 4 1.85±0.1 1.0/1.0 1.6 8,0±0,2 58
6 1 6 1,9±0,1 1.0/1.0 1.6 8,0±0,2 58
8 1 8 2,0±0,1 1.0/1.0 1.6 8,0±0,2 60
12 1 12 2,2±0,1 1.0/1.0 1.6 8,0±0,2 60

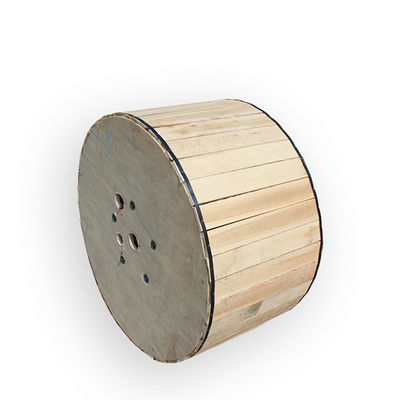

davul

Kablo türü Davul (17kg)
Yükseklik (mm) Genişlik (mm) İç çap (mm)

Uzunluk

(km)

Davul tipi
GYXTW 700 700 650 2 ahşap davul



Telekomünikasyon için 16 24 Çekirdekli Fiber Optik Kablo GYXTW 1

Telekomünikasyon için 16 24 Çekirdekli Fiber Optik Kablo GYXTW 2







Beğenebilirsin



Telekomünikasyon için 16 24 Çekirdekli Fiber Optik Kablo GYXTW 3





SSS

1. Ticaret şirketi veya üretici misiniz?
Biz 10 yıllık tecrübeye sahip üreticiyiz, araştırma, geliştirme ve üretim konusunda uzmanız.
fiber optik kablo, saplama kablo ve yol kablosu vb için.Fabrikamız Guangzhou şehrinde, bizi ziyaret etmenizi bekliyoruz!

2. kalite hakkında?
 Üretim bittiğinde her elyafı test etmeden önce teslim edeceğiz.
Fiyat onayından sonra kalitemizi kontrol etmek için ücretsiz numune isteyebilirsiniz.

3. Küçük siparişi kabul edebilir misiniz?
Evet, küçük sipariş mevcuttur.İşlerin her zaman küçük siparişlerden olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.

4. Teslim süreniz nedir?
Genellikle yaklaşık 3-7gün iş günü, esas olarak sipariş miktarına bağlıdır.
Ama lütfen ödemenizden sonra mallarınızı en kısa sürede ayarlayacağımızdan emin olun.

5. OEM hizmetini kabul edebilir misiniz?
Evet, OEM hizmetini memnuniyetle karşılıyoruz.Logonuzu ürüne yazdırabiliriz.Sizden herhangi bir fikir mevcuttur.
