16 Çekirdekli Şekil 8 Fiber Optik Kablo GYXTC8S, 2mm Messenger Telli Çelik

Ürün ayrıntıları:
Menşe yeri: Guangzhou, Çin
Marka adı: JQ/OEM
Sertifika: ISO9001 ROHS CE-EMC FCC SDOC
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1km
Ambalaj bilgileri: ahşap davul
Teslim süresi: 5-8 iş günü
Ödeme koşulları: L / C, T / T, Western Union

Detay Bilgi

Model numarası: GYTC8S / GYFTC8S / GYXTC8S Elyaf Türü: G652D
Fiber sayısı: 2-144 çekirdek uzunluk: 2 km veya Özelleştirilmiş
renk: Siyah Messenger Tel: 1.0 * 7 çelik telli tel / 2 mm veya 3 mm çelik tel
yapı: Şekil 8 kablosu tip: Tekli Mod ve Çok Modlu
Çalışma sıcaklığı: -40 ~ +60 C Uygulama: Dış mekan hava uygulaması
Ürün adı: Şekil 8 Kendi Kendine Destekli Fiber Optik Kablo
Vurgulamak:

GYXTC8S Şekil 8 Fiber Optik Kablo

,

2mm Şekil 8 Fiber Optik Kablo

Ürün Açıklaması

16 Çekirdekli Fig 8 Fiber Optik Kablo GYTC8S/GYXTC8S 2mm Çelik Telli



Şekil 8 2mm Çelik Telli Fiber Optik Kablo GYTC8S/GYXTC8S

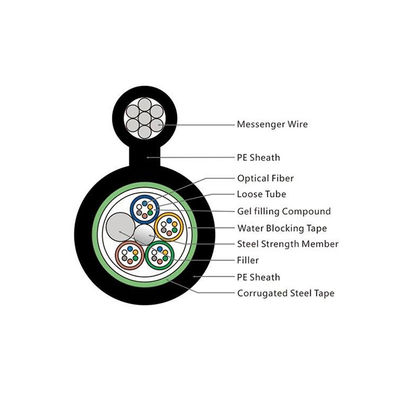

250µm'lik lifler, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulur.Metalik mukavemet elemanı olarak çekirdeğin merkezinde bir çelik tel veya FRP bulunur.Tüpler (ve dolgular), mukavemet elemanının etrafına kompakt ve dairesel bir kablo çekirdeğine sarılır.Kablo çekirdeğinin etrafına, su girişini önlemek için dolgu maddesi ile doldurulmuş oluklu bir çelik uygulanır.Destekleyici kısım şekil 8 yapısı olacak bir polietilen (PE) kılıf ile tamamlandığı için, kablonun bu kısmı bükümlü teller ile birliktedir.





16 Çekirdekli Şekil 8 Fiber Optik Kablo GYXTC8S, 2mm Messenger Telli Çelik 0

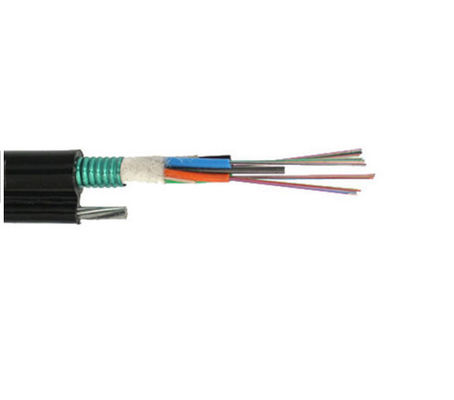

16 Çekirdekli Şekil 8 Fiber Optik Kablo GYXTC8S, 2mm Messenger Telli Çelik 1

16 Çekirdekli Şekil 8 Fiber Optik Kablo GYXTC8S, 2mm Messenger Telli Çelik 2





Özellikleri

1, Telli tellerin yüksek çekme mukavemeti, kendi kendini destekleme gereksinimlerini karşılar ve kurulum maliyetini düşürür
2, İyi mekanik ve sıcaklık performansı
3, hidrolize dayanıklı yüksek mukavemetli gevşek tüp
4, Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
5, kablonun su geçirmezliğini sağlamak için aşağıdaki önlemler alınır:
--- Merkezi güç elemanı olarak kullanılan çelik tel
---Gevşek tüp doldurma bileşimi
--- 100% kablo çekirdeği dolgusu
--- PSP neme dayanıklı artırıcı



Optik Özellikler

Öğeler Birim Şartname
G652D
Mod Alan Çapı 1310nm um 9.2±0,4
1550nm um 10.4±0,5
Kaplama Çapı um 124.8±0.7
Kaplama Dairesel Olmayan %  0.7
Çekirdek Kaplama Eşmerkezlilik Hatası um  0,5
Kaplama Çapı um 245±5
Kaplama Dairesel Olmayan %  6.0
Kaplama-Kaplama Eşmerkezlilik Hatası um  12
Kablo Kesme Dalga Boyu nm acc≤1260
Zayıflama (maks.) 1310nm dB/km 0.36
1550nm dBkm 0.22





Teknik parametreler

Elyaf Modeli G.652D
Tasarım(Mukavemet Üyesi+Tüp&Dolgu) 1+5
MerkezGüçÜye Malzeme Çelik tel
Çap(+0.05)mm 1.5
GevşekTüp Malzeme PBT
Çap(+0.06)mm 2
Kalınlık (+0.03) mm 0.32
TheMax.CoreNO./Tüp 12
Dolgu İpi Malzeme HDPE
Renk Beyaz
Çap(+0.06)mm 2.1
Tel Mukavemet Üyesi Malzeme Galvanize çelik
Tip φ0.9x3
Zırh katmanı Malzeme çelik bant
Dış Kılıf① Malzeme MDPE
Kalınlık (+0.03) mm 1.
Dış Kılıf① Malzeme MDPE
Kalınlık(40.03)mm 1.8
Kablo Çapı(土0.2)mm 9.5*17.8 (nominal)
Kablo Ağırlığı(+10)kg/km 160 (nominal)
Min.kurulum/N 1500
zayıflama 1310nm 0.35dB/KM
1550nm 0.21dB/KM
Minimum bükme yarıçapı Gerginlik olmadan 10.0*Kabloφ
Maksimum Gerilim Altında 20.0xKabloφ







Paketleme

• Standart Kablo Ahşap Tambur

• Standart makara uzunluğu: 2/3km/makara, diğer uzunluklar da mevcuttur

16 Çekirdekli Şekil 8 Fiber Optik Kablo GYXTC8S, 2mm Messenger Telli Çelik 3





SSS

1. Gerçek üretici misiniz?

Evet.10 yıllık geçmişi olan gerçek üretici biziz.



2. Küçük siparişi kabul edebilir misiniz?

Evet, küçük siparişler mevcuttur. İşlerin her zaman küçük siparişlerden olduğunu bildiğimiz için müşterilerimizin yeni projelerini destekliyoruz.



3. Garanti süreniz nedir?

Fiber optik kablo için 25 yıl



4. Teslim süreniz nedir?

Genellikle 3-5 iş günü içinde



5. Yıllık üretim kapasiteniz ne durumda?

Dış/İç Mekan Fiber Optik Kablo, yıllık üretimimiz 6.000.000 KM'dir;

FTTH/FTTX/FTTA Kablosu, yılda 6.000.000 KM'dir;

Patch Cord/Pigtails, yılda 12.400.000 Adettir.



6. Özelleştirilmiş ürünler ve logo tedarik edebilir misiniz?

-Evet.OEM ve ODM hizmeti veriyoruz.Bize çiziminizi gönderebilirsiniz.
