Mini ADSS 6 Çekirdekli 12 Çekirdekli Anten Fiber Optik Kablo ASU G652D
İlgili kişi : Philip
Telefon numarası : +8613422342788
Naber : +8613422342788
Min sipariş miktarı : | 1km | Ambalaj bilgileri : | 1/2/3/4/5 km tek ahşap tamburda |
---|---|---|---|
Teslim süresi : | 3-5 gün | Ödeme koşulları : | L / C, T / T, Western Union |
Yetenek temini : | Günlük 30km |
Menşe yeri: | Guangzhou, Çin | Marka adı: | JQ/OEM |
---|---|---|---|
Sertifika: | ISO9001 ROHS CE FCC | Model numarası: | GYDTS / OPLC |
Detay Bilgi |
|||
Ceket Malzemesi: | PE | Dış çap: | 9mm |
---|---|---|---|
Fiber sayısı: | Çekirdek | yapı: | Birim tüpü / Bükülü bükülmüş kablo |
Güç Üyesi: | Çelik tel | Ürün adı: | Hibrit Optik Fiber Kablo |
Elyaf Türü: | YOFC veya istek olarak | Uygulama: | Hava, Kanal |
renk: | Siyah | uzunluk: | 2km veya özelleştirilmiş uzunluk |
Vurgulamak: | G652D Fiber Optik Kablo,OPLC Hibrit Fiber Optik Kablo,9mm Havadan Fiber Optik Kablo |
Ürün Açıklaması
İki Bakır Güç Kablolu Hibrit Kablo 2-24 Çekirdekli GYXTW
Demet içine yerleştirilmiş bir dizi farklı bileşene sahip Kompozit Fiber Optik Kablolar.Bu tür kablolar, ister metal iletkenler ister fiber optikler olsun, çeşitli bileşenler tarafından birden fazla iletim yoluna izin verir ve kullanıcının tek bir kabloya sahip olmasını sağlayarak, kurulum için toplam maliyeti ve teslim süresini azaltır.250μm fiber, yüksek modüllü plastikten yapılmış gevşek bir tüpe yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu maddesi ile doldurulur.Tüp, uzunlamasına bir PSP tabakası ile sarılır.Kabloyu kompakt ve su geçirmez tutmak için PSP ile gevşek boru arasına su bloke edici malzeme uygulanır.Çelik bandın iki yanına iki paralel çelik tel yerleştirilmiştir.Paralel çelik teller iki kenar bandına yerleştirilir.Kablo polietilen (PE) kılıf ile tamamlanır.
Özellikleri
İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp doldurma bileşimi, elyafın kritik bir şekilde korunmasını sağlar
Kompakt yapı ve hafiflik, esnek ve iyi bükülmeye dayanıklı performans
Düşük dağılım ve zayıflama.Uygun tasarım, fiber fazla uzunluğu için hassas kontrol ve farklı büküm işlemi, mükemmel mekanik ve çevresel özellikler sağlar.Çelik tel ve oluklu çelik bandın zırhlanması, kablonun nem direnci ve ezilme direnci gibi güzel özelliklere sahip olmasını sağlar.
Fiber Optik Özellikleri
Kalem | Şartname |
lif türü | G.652D |
zayıflama | |
@ 1310 nm | ≤0,36 dB/km |
@ 1383 nm | ≤0,35 dB/km |
@ 1550 nm | ≤0.22 dB/km |
@ 1625 nm | ≤ 0,30 dB/km |
Kablo Kesme Dalga Boyu(λcc) | ≤1260 nm |
Sıfır Dağılım Dalga Boyu (nm) | 1300 ~ 1324 nm |
Sıfır Dağılım Eğimi | ≤0.092 ps/(nm2.km) |
Renk dağılımı | |
@ 1288 ~ 1339 nm | ≤3,5 ps/(nm.km) |
@ 1550 nm | ≤18 ps/(nm. km) |
@ 1625 nm | ≤22 ps/(nm.km) |
PMDQ | ≤0,2 ps/km1/2 |
Mod Alan Çapı @ 1310 nm | 9,2±0,4 um |
Çekirdek Eşmerkezlilik Hatası | ≤0,6 um |
Kaplama Çapı | 125.0±0.7 um |
Kaplama Dairesel olmama | ≤1.0% |
Kaplama Çapı | 245±10um |
Kanıt testi | 100 kpsi (=0.69 Gpa), %1 |
Teknik parametreler
Sıcaklık Aralığı | -20c~ +60c | |||||||||
yükseltici | OFNR/OFN FT4 yazın | |||||||||
plenum | OFNR/OFN FT6 yazın | |||||||||
Ceket | LSZH veya PE | |||||||||
Kod adı | kablo çekirdek |
Çap (mm) |
Bakır Tel (mm) |
Doğrusal kitle (kgk m) |
çekme | Ezmek | bükme yarıçap |
|||
Kısa boylu Terim (N) |
Uzun Terim (N) |
Kısa boylu lerm N) |
Uzun Terim (N) |
kısa boylu Terim N) |
Uzun Terim (N) |
|||||
OPLC-2*0.5 | 6~24 | 10 | 2*0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.5 | 6-~24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*0.75 | 6~24 | 10 | 2*0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.75 | 6~24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
oPLC-2*1.0 | 6~24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.0 | 6-~24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.5 | 6~24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.5 | 6~24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*2.5 | 6~-24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*2.5 | 6-~24 | 14.5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

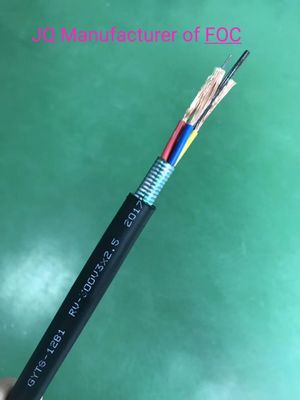

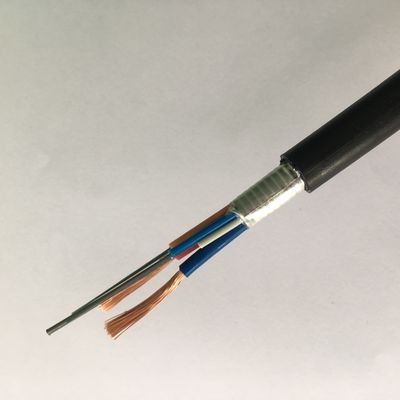

Ürün resmi
Başvuru
Binanın boru hattına, havai, gömülü dış dağıtım kutusu için kullanılır.
Optik haberleşme cihazları odasında kullanılır,
Kuyruk lifi ve sıraya atlama için kullanılır.
Kabloyu çevreleyen binalar için kullanılır.
Paketleme ve Teslimat
1/2/3/4/km bir ahşap tamburda,teslim günleri: 5-8 iş günü
